Температура
застывания - температура, при которой
теряется способность текучести; для
топлив судовых ДВС находится в диапазоне
+5...-60 °С.
Цетановое
число характеризует склонность топлива
к самовоспламенению. Продолжительность
периода задержки самовоспламенения
определяется по совпадению периода
задержки самовоспламенения эталонного
и испытуемого топлива, т.е. цетановым
числом называется показатель
воспламеняемости топлива, численно
равный такому процентному (по объему)
содержанию цета- на (С16
Н34)
в смеси с а-метилнафталином (С1оН7СН3),
при котором периоды задержки
воспламенения этой смеси и испытуемого
топлива будут одинаковы (цетан -
легковоспламеняющееся; а-метилнафталин
- трудновоспламеняющее- ся вещество,
цетановое число которого = 0).
У
дизельного топлива ц.ч. = 40-60, у тяжелого
топлива ц.ч. = 25-40.
Октановое
число характеризует антидетонационные
свойства топлива. Октановое число для
бензинов может превышать значение 100.
Зольность
топлива определяется количеством
остатков веществ минерального
происхождения, образующихся в результате
сжигания топлива. Наиболее вредными
зольными элементами являются пятиокиси
ванадия V2O5
и соли Ка, так как у них низкая
температура плавления (550-600 °С) и они
прилипают к металлическим поверхностям.
Содержание
золы должно быть меньше 0,01-0,02 % в дизельном
топливе и меньше 0,15 % в тяжелом.
Механические примеси в топливе разрушают
сопловые отверстия форсунок, что
увеличивает длину факела. Возможно
зависание плунжеров топливной
аппаратуры. Особенно опасны частицы
размером более 5 мкм. Показатель
механических примесей для тяжелого
топлива должен составлять не более 0,5
%.
Вода
снижает теплоту сгорания топлива,
вызывает электрохимическую коррозию
плунжерных пар. Содержание воды в
топливе для МОД должно быть меньше 1 %,
в ВОД - недопустимо вообще.
Сера
- в тяжелом топливе доходит до 5 %. Вызывает
коррозию, усиливает нагарообразование.
При горении сера окисляется до сернистого
ангидрида (SO2)
и серного ангидрида (SO3).
Реагируя с водяными парами, они образуют
пар H2SO4.
Реакция усиливается в присутствии
ванадия или никеля (которые являются
катализаторами). При температуре
верхнего пояса цилиндра < 150 °С на нем
конденсируются пары H2SO4
и способствуют активной электрохимической
коррозии цилиндра и поршневых колец.
Для борьбы необходимо поддерживать
высокую температуру воды в зарубашечном
пространстве и применять высокощелочные
масла, которые нейтрализуют кислоту.
Смазочные
материалы разделяются на жидкие,
пластичные и твердые.
Жидкие
смазочные материалы (масла) применяются
в высокоскоростных подшипниках с
гидродинамическим режимом трения и в
гидростатических подшипниках. Кроме
собственно смазочного действия они
обеспечивают отвод теплоты из зоны
трения.
Смазочные материалы для двс
Пластичные
(консистентные) смазки применяются:
в
открытых, негерметизированных узлах
трения;
в
труднодоступных местах;
при
одновременном использовании в качестве
материала для консервации;
для
герметизации подвижных уплотнений и
сальников;
при
высоких нагрузках и малых скоростях,
ударных нагрузках, периодической
работе и частых остановках;
при
вынужденном контакте узла трения с
водой.
Твердые
смазки используются как присадки к
пластичным смазкам; наполнители
материалов на полимерной основе и
твердосмазочные покрытия; компоненты
материалов, получаемых методом порошковой
металлургии.
Основным
компонентом жидких и пластичных
смазочных материалов является хорошо
очищенное базовое масло. Его получают
из мазута. Мазут перегоняют на масла
в вакууме в присутствии водяного пара.
Различают
масляные дистилляты (продукты перегонки)
и остаток, или полугудрон. Из дистиллятов
получают дистиллятные масла, а из
остатка - остаточные (масла с повышенной
вязкостью). Жидкие смазочные материалы
- это базовые масла, легированные
присадками. Присадки в базовые масла
вводят в строго определенных количествах,
в результате получаются легированные
смазочные материалы, значительно
отличающиеся по своим свойствам от
исходных природных масел.
Основные
типы присадок: антиокислительные,
антикоррозионные, про- тивопенные,
моющие, антиэмульсионные, вязкостные,
депрессорные, противо- задирные и
противоизносные, противоскачковые
(снижают разность между силой трения
покоя и силой трения движения).
Смазочные
масла подразделяются в зависимости от
применения на моторные, индустриальные
и специальные (компрессорные, турбинные
и др.).
Турбина
представляет собой тепловой двигатель
с непрерывным рабочим процессом. Главным
рабочим органом турбины является диск,
оснащенный рабочими лопатками,
расположенными по окружности (ротор).

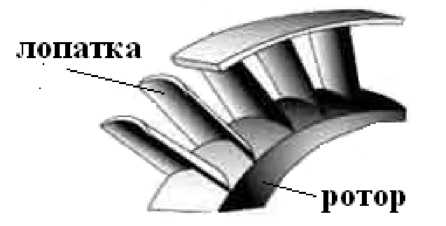

На рис. 4.1, а
показана часть такого диска с
лопатками (ротора турбины).

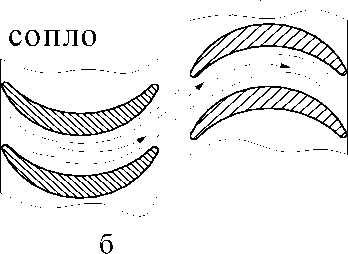

С
помощью направляющих неподвижных
каналов (соплового аппарата) рабочее
тело (газ или пар) направляется на
лопатки турбины (рис. 4.1, б).
турбина
а
Рис.
4.1. Принципиальная схема турбины: а
- лопатки турбины; б - схема движения
рабочего тела в турбине и сопловом
аппарате
В
соплах происходит расширение рабочего
тела, в результате чего его скорость
возрастает, таким образом потенциальная
энергия рабочего тела превращается
в кинетическую. Из сопла рабочее тело
поступает в каналы рабочих лопаток,
закрепленных на диске, насаженном на
вал турбины. В каналах рабочих лопаток
кинетическая энергия рабочего тела
превращается в механическую, которая
заставляет вращаться диск и вал турбины.
Совокупность
соплового аппарата и последующего за
ним венца рабочих лопаток, в которых
происходит рассматриваемый процесс,
называется ступенью турбины.
По
принципу работы различают активные и
реактивные ступени. В чисто активной
ступени расширение рабочего тела
происходит в сопловом аппарате, а на
рабочих лопатках используется
кинетическая энергия рабочего тела.
Активное
действие струи заключается в том, что
в частицах рабочего тела, двигающихся
по изогнутым каналам рабочих лопаток,
возникают центробежные силы, которые
производят давление на внутреннюю
поверхность лопаток (по нормали к
поверхности) и заставляют их, а
следовательно и диск с валом,
вращаться.Глава 4. Паротурбинные, газотурбинные и ядерные энергетические установки. Судовые котлы
Принцип действия турбин
