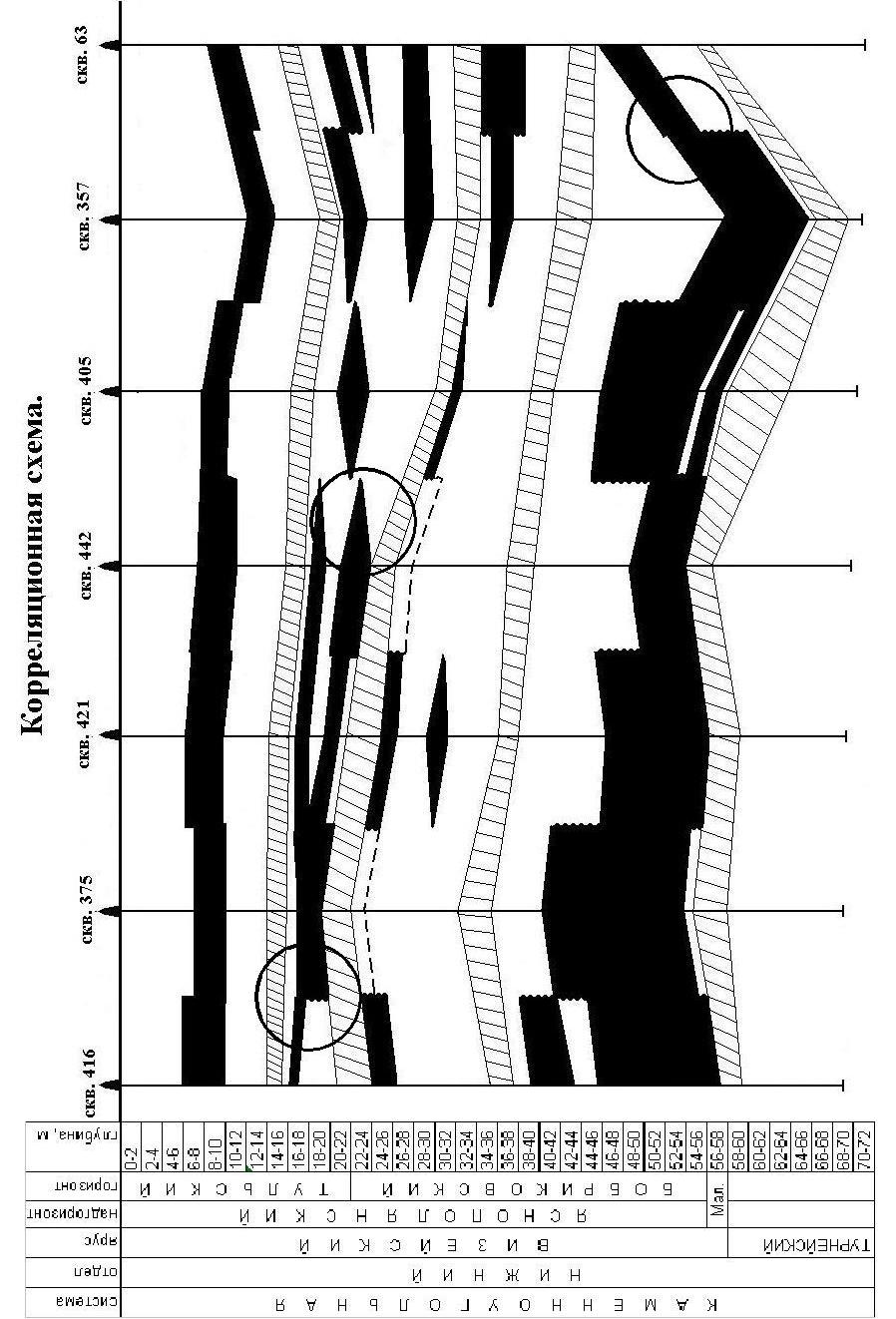

На рис.15. Приведен пример выполнения детальной корреляции для разведочных скважин Гондыревского месторождения.
Лабораторная работа № 7.
Составление таблицы «Глубины залегания и толщины пластов залежей нефти»
В таблице приводится детальная стратиграфическая привязка выделенных продуктивных объектов. Определение глубин, абсолютных отметок, толщин, насыщенности и др. параметров пластов и пропластков.
Глубины стратиграфических границ (Н) берутся с каротажа скважин, абсолютные отметки (А.О.) вычисляются с учетом альтитуды ротора и поправки за кривизну скважины по формуле А.О.= (А.р.+l) –Н.
Таблица составляется по результатам проведенной детальной корреляции В первой части таблицы для каждого пласта вычисляются:
-глубины залегания кровли и подошвы (столбцы 5 и 7)
-абсолютные отметки кровли и подошвы пласта (6 и 8)
-общая толщина пласта (расстояние от кровли пласта до подошвы, включая реперные пласты, определяется разницей отметок подошвы и кровли (9),
Во второй части таблицы для каждого пропластка в пласте вычисляются:
-глубины залегания кровли и подошвы (10 и12)
-абсолютные отметки кровли и подошвы (11 и 13)
-эффективная толщина (толщина коллектора, насыщенного нефтью или водой), определяется разницей отметок подошвы и кровли проницаемого интервала) (14),
-эффективная нефтенасыщенная толщина (толщина коллектора, насыщенного только нефтью) может быть равна эффективной, если весь пласт-коллектор насыщен нефтью, или быть меньше, когда часть коллектора водонасыщена (15).
Примечание:
скважины размещать в таблице по возрастанию номеров
при наличии в скважине «пласта-аналога» для него заполняются столбцы 10-14, строчка выделяется (цветом, шрифтом и др.)
Коэффициенты песчанистости считаются в каждой скважине в целом для пласта
Коэффициенты расчлененности считаются по корреляционной схеме по каждому пласту на месторождении (всего 4 значения)
Таблица
Глубины залегания и толщины пластов залежей нефти
№ скважины |
Альтитуда ротора, м |
Поправка на кривизну.,м
|
пласт |
Интервал пласта |
Общая толщина пласта. М |
Интервал проницаемой части пласта |
Эффективная толщина |
Эффек.нефтенас.толщина толщина
|
Коэффициент песчанистости |
Коэффициент расчлененност. |
||||||
Кровля |
Подошва |
Кровля |
Подошва |
|||||||||||||
Н |
А.О. |
Н |
А.О. |
Н |
А.О. |
Н |
А.О. |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
305 |
144 |
85,3 |
Тл1 |
1389,6 |
-1160,3 |
1403 |
-1173,7 |
13,4 |
1396 |
-1166,7 |
1399 |
-1169,7 |
3 |
3 |
0,22 |
1,11 |
|
|
|
Тл2 |
1405,3 |
-1176 |
1415 |
-1185,7 |
9,7 |
1405,3 |
-1175,4 |
1407,3 |
-1177,4 |
2 |
1,5 |
0,65 |
2,63 |
|
1408 |
-1178,7 |
1412,3 |
-1183 |
4,3 |
4 |
||||||||||
|
|
|
Бб1 |
1418,4 |
-1189,1 |
1427,8 |
-1198,5 |
9,4 |
1420,5 |
-1191,2 |
1423,1 |
-1193,8 |
2,6 |
аналог |
2,14 |
|
|
|
|
Бб2 |
1429,8 |
-1200,5 |
1447,5 |
-1218,2 |
17,7 |
1432 |
-1202,7 |
1434 |
-1204,7 |
2 |
2 |
0,56 |
1,84 |
|
|
|
|
|
|
|
|
|
1439,5 |
-1210,2 |
1447,5 |
-1218,2 |
8 |
7 |
||
