Вопрос 7:классификация прямых:

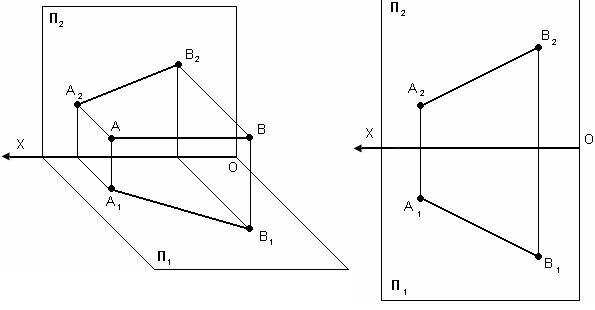

П рямая общего положения(непараллельна и неперпендикулярна ни одной из плоскостей проекции);

2. Прямые проецирующие (перпендикулярны какой-либо плоскости проекции);

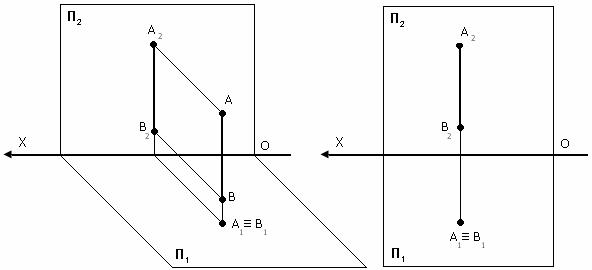

a) горизонтально-проецирующие (перпендикулярны П1);

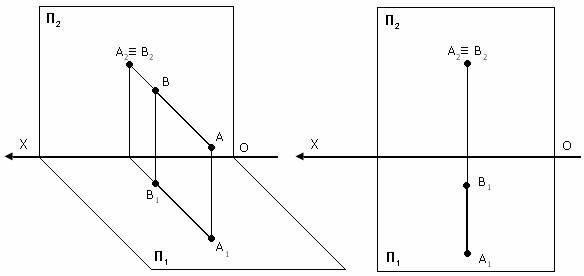

b) фронтально-проецирующие (перпендикулярны П2);

c) профильно-проецирующие (перпендикулярны П3).

3. Прямые уровня (параллельны какой-либо плоскости проекции); a) горизонтальная прямая уровня (параллельна П1, но неперпендикулярна П2 и П3);

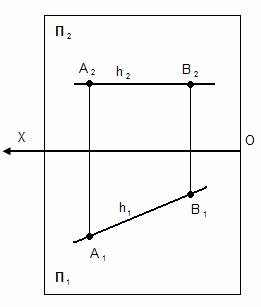

h – горизонтальная прямая уровня (горизонталь)

b) фронтальная прямая уровня (параллельна П2, но неперпендикулярна П1 и П3);

f – фронтальная прямая уровня (фронталь)

c ) профильная прямая уровня (параллельна П3, но неперпендикулярна П1 и П2).

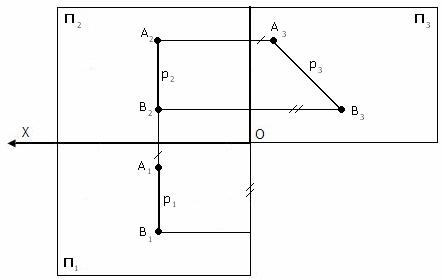

р – профильная прямая уровня

Вопрос8:следы прямой

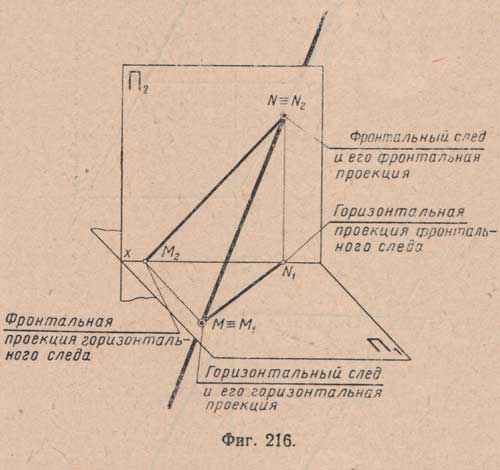

Следом прямой линии называется точка (рис. 26), в которой прямая пересекается с плоскостью проекций (так как след - точка, принадлежащая одной из плоскостей проекций, то одна из её координат должна быть равна нулю). Следом прямой называется, точка пересечения прямой с плоскостью проекций. Точка пересечения прямой с плоскостью П₁ называетсягоризонтальным следом прямой и обозначается буквой М; точка пересечения прямой с плоскостью П₂ - фронтальным cледом и обозначается буквой N следы прямой являются точками, одновременно принадлежащими как плоскости проекций, так и прямой.

Фронтальная проекция фронтального следа и горизонтальная проекция горизонтального следа будут лежать в плоскостях проекций и совпадать с самим следом. Фронтальная проекция горизонтального следа и горизонтальная проекция фронтального следа будут лежать на оси проекций. Прямая, расположенная параллельно плоскости проекций, как находящаяся на всем своем протяжении на одинаковом расстоянии от плоскости, следа на ней не имеет. Разберем на комплексном чертеже порядок нахождения следов отрезка прямой АВ общего положения

Вопрос 9:Прямая линия общего и частного положения. Для того, чтобы выполнить чертеж прямой, необходимо найти проекции двух её точек. В начертательной геометрии, в зависимости от положения прямых относительно плоскостей проекций, они могут иметь свое название — прямые общего и частного положения. Прямая не параллельная ни одной с плоскостей проекций, называется прямой общего положения. Прямые частного положения бывают параллельными или перпендикулярными плоскостям проекций. Прямые, параллельные одной из плоскости проекций, делятся на: горизонтальные прямые — параллельные горизонтальной плоскости проекций; фронтальные прямые — параллельные фронтальной плоскости проекций; профильные прямые — параллельные профильной плоскости проекций. Прямые, перпендикулярные одной из плоскостей проекций, делятся на: горизонтально-проецирующие прямые, перпендикулярные горизонтальной плоскости проекций; фронтально-проецирующие прямые, перпендикулярные фронтальной плоскости проекций;профильно-проецирующие прямые, перпендикулярные профильной плоскости проекций.( рисунки в 7 вопросе)
