38. Какое число зубцов должен иметь четырехполюсный статор редукторного синхронного двигателя, чтобы при питании от сети промышленной частоты получить частоту вращения n2, об/мин?
р1=2!!!, f1=50; n2=; z2-?
Частота вращения магнитного поля статора: n1=f1*60/p1;
Коэффициент редукции: kред=n1/n2=z2/(z1-z2);
z1=2*p1.
z2 - число зубцов статора. Должно быть целым.
39. Почему в цепь обмотки возбуждения двигателя постоянного тока не устанавливают предохранители и выключатели?
При обрыве цепи обмотки возбуждения двигателя постоянного тока исчезнет ток возбуждения и, следовательно, магнитный поток, создаваемый им. Останется лишь магнитный потек остаточного намагничивания, который составляет не более 3 - 5 % номинального потока, что может привести к тому, что двигатель может пойти «в разнос».
40. Трехфазный асинхронный двигатель имеет следующие паспортные данные: Pн, Вт; Uн, В; Sн, %; p. Определите перегрузочную способность двигателя (kм = Mмах / Mн), если R1, Ом; Xк, Ом; обмотки статора соединены в звезду, f1, Гц (принять c1 = 1).
41. Чем отличаются системы дистанционной передачи угла на сельсинах и на вращающихся трансформаторах?
ВРАЩАЮЩИЕСЯ ТРАНСФОРМАТОРЫ
Закон изменения выходного напряжения от угла поворота ротора определяется схемой соединения обмоток ВТр и способа их питания. В связи с этим различают следующие основные режимы работы:
синусно-косинусный ВТр:
,
;линейный ВТр:
,
где с=const;ВТр-построитель:
,
где U1
и U2
– подаваемые первичные напряжения.
Принцип действия основан на изменении взаимной индуктивности между обмотками статора и ротора в функциональной зависимости от угла поворота ротора.
Ротор поворачивают с помощью точного редукторного механизма. Редуктор встраивают в корпус ВТр или изготавливают отдельно и соединяют с валом.
Чтобы взаимная индуктивность между обмотками статора и ротора, а следовательно, и ЭДС в обмотках ротора, изменялись по синусоидальному закону, необходимо в воздушном зазоре ВТр получить синусоидальное распределение индукции.
СЕЛЬСИНЫ
В сельсинах, необходимо две машины – датчик (СД) и приемник (СП). СД принимает какой то угол и через ведомую ось передает электрический сигнал на СП, тот в свою очередь принимает этот сигнал и поворачивается, в зависимости от этого сигнала на определенный угол.
Т.е., как я понял трансформаторы и сельсины – одно и то же, только первое работает от взаимной индукции ротора и статора, а второе на переработки угол-сигнал, а потом сигнал-угол, и все это дело идет через провода.
Как ответил препод - он рассказал что каждое делает, и сказал что у сельсинов просто передача угол угол, а у трансформаторов – угол-пропорциональное напряжение. И что трансформаторые еще используют в вычестительных и математических целях и все иакое.

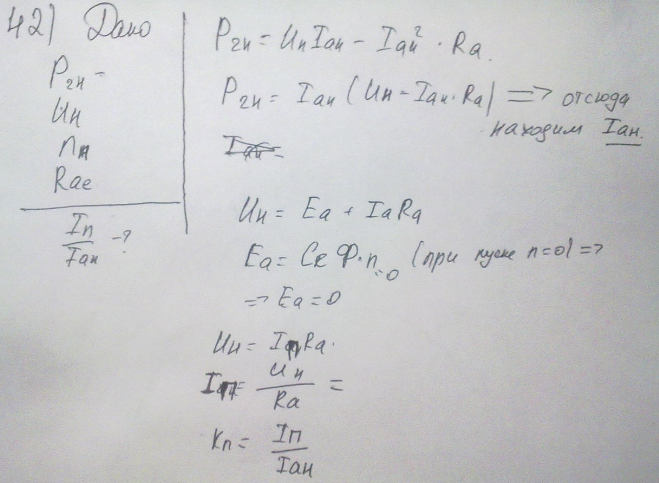

42. Двигатель постоянного тока имеет следующие паспортные данные: Pн, Вт; Uн, В; nн, об/мин; Rас, Ом. Определите кратность пускового тока( Iп / Iан) при прямом пуске.
Ток в цепи якоря ДПТ:
.
При включении двигателя в сеть первоначально Еа= 0 и пусковой ток Iп=U/Rac может быть очень большим, (в 3…15 раз больше номинального, и чем выше мощность двигателя, тем больше кратность).
Так что основное соотношение: (Uн/Rac)/(Pн/Uн).
43. Почему пусковой конденсатор конденсаторного двигателя в конце разгона следует отключать?
После разгона двигателя пусковой конденсатор нужно отключить, т. к. при малых скольжениях в цепи обмотки В возможен режим, близкий к резонансу напряжений. Вследствие этого напряжение на конденсаторе и обмотке может превысить напряжение сети в 2…3 раза и вызвать пробой конденсаторов и обмотки.
44. Определите напряжение трогания при номинальном моменте на валу, а также пусковой момент асинхронного исполнительного двигателя по паспортным данным: Pн, Вт; Uн, В; nн, об/мин; f1, Гц; p; Mп / Mн.
45. В каких синхронных двигателях ротор может вращаться в сторону, противоположную направлению вращения поля статора?
В редукторных двигателях ротор может вращаться как по направлению, так и против направления магнитного поля статора, это зависит от соотношения числа зубцов.
В вентельных двигателях, в случае когда полюса не равны
