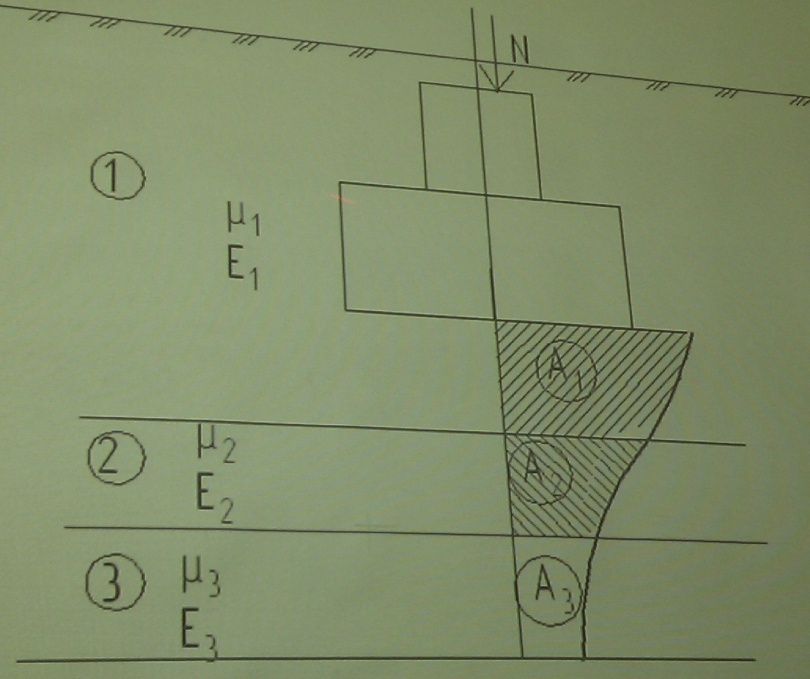

24. Расчет деформаций оснований по схеме линейно-деформируемого слоя конечной толщины

В основе метод Егорова (несжимаемое основание под действием всех местных нагрузок):

1. Грунты рассматриваемого слоя - линейно-деформированное тело.

2. Деформации в слое грунта развиваются под действием всех компопентов напряжений.

3. Осадка фундамента равна средней осадке поверхности грунта под действием равномерно распределенной нагрузки

4. Распределение напряжений в слое грунта соответствует задаче однородного полупространства, а жесткость подстилающего слоя учитывается поправочным коэффициентом

По этой схеме расчеты деформаций (осадок) производится в следующих случаях:

1. ниже сжимаемого слоя находится прочный грунт с

2. Фундамент имеет ширину или диаметр и грунты под фундаментом по всей глубине имеют

Расчетная толщина линейно-деформируемого слоя определяется:

• при прочности - подстилающий слой — толщина сжимаемого грунта

• при сжимаемых грунтах и больших размерах фундаментов по формуле:

- для глинистых грунтов

- для песчаных грунтов

Если основание сложено глинистыми и песчаными грунтами H определяется по формуле:

— сумарная толщина слоев глинистых грунтов в пределах от подошвы фундамента до глубины Н вычисленому по * в предположении что основание только из глинистого грунта

— коэффициент, принимаемый равным:

Осадка грунтового основания по схеме слоя конечной толщины опреляется по формуле:

– среднее давление под подошвой фундамента (для фундаментов с шириной принимается

— ширина прямоугольного или круглого фундамента

и — коэффициенты

зависит от

зависит от b и E

– модуль деформации i-того слоя

Эта расчетная схема вводится по следующим причинам:

• при прочном с схема линейно-деформированного полупространства неверна

• при больших фундаментах и сжимаемых грунтах, прочность которых сравнительно высока, получается завышенная глубина сжимаемой толщи и расчет дает завышенную осадку по сравнению с фактическими осадками

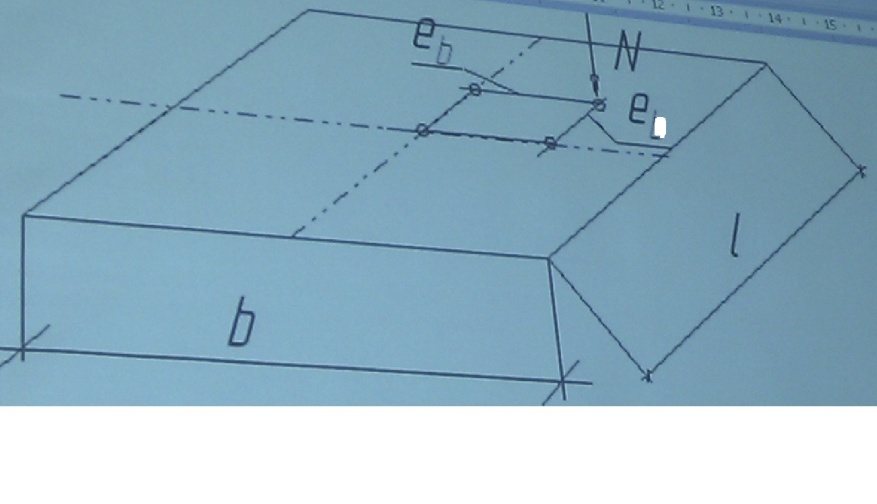

25. Определение крена ф-та при действии внецентренной нагрузки

Д ля использования решений теории упругости, имеющихся для определения крена при внецентренной нагрузке сжимаемые основания уподобляем упругому однородному полупространству, для которого модуль деформации Е и коэффициент Пуассона определяется

Тогда крен в направлении продольной стороны фундамента определяется:

– по таблице 5 прил 2.

Крен в направлении меньшей стороны фундамента определяется:

– по таблице 5 прил 2.

26. Общие сведения о свайных фундаментах. Виды. Достоинства. Нормативные документы

При наличии в верхней части основания слабых грунтов возникает необходимость в передаче давления от сооружнения на более прочные грунты, залегающие на довольно значительной глубине. В таких случаях устраивают фундаменты из свай, свай-оболочек, оболочек, свай-столбов.

Свая — это строительный элемент, погруженный в грунт или изготовленный в грунте и имеющий относительно небольшую площадь сечения при большой длинне, и предназначенный для передачи давления от сооружения на основание.

Различают 2 типа свай:

• сваи погруженные в грунт в готовом виде — забивные сваи

• сваи изготовленные в грунте на строительной площадке — набивные сваи.

В последнее время сваи и средства фундирования при слабых грунтах превратились в массовый тип фундамента. Конкуренцию им составляет плитный фундамент.

Достоинства свайных фундаментов:

1. индустриальность

2. большая удельная несущая способность

3. жесткость

4. отсутствие (малое количество) земляных работ

При проектировании и устройстве свайных фундаментов необходимо использовать:

• 2.02.03-85 СНиП «Свайные фундаменты»

• СП 50-102-2003 «Проектирование и устройство свайных фундаментов»
