22. Алгоритм расчета осадки методом сНиП 2.02.01-83* (по схеме линейно-деформируемого полупространства)

  1. Грунтовая толща, начиная от подошвы фундамента, разбивается на расчетные элементарные слои Толщина слоя принимается , где b – ширина подошвы фундамента (в пределах должно быть постоянно)

  2. Определяется напряжение от собсвенного веса грунта (бытое давление грунта) на различных глубинах и строится эпюра бытовых давлений :

  3. Определяется дополнительное вертикальное нормальное напряжение, которое вызывается осадку :

  4. Рассчитываются величины дополнительного вертикального нормального напряжения на различных глубинах и строится эпюра

, где

Коэффициент учитывает изменения по глубине дополнительного давления; его величина определяется по табл.1 приложения 2 СНиП.

  1. Граница сжимаемой толщи определяется точкой пересечения эпюры с эпюрой Практически эпюра бытовых напряжений сжимается в 5 раз и поворачивается на . Если точка пересечения окажется в слое грунта, у котороего модуль деформации МПа, нижняя граница определяется повторно из условия:

  2. Определяется осадка грунтового основания (толщи) под фундаментом, как сумма осадок всех элементарных слоев, входящиъ в границу сжимаемой толщи:

где

– безразмерный коэффициент, равный 0,8;

– среднее значение дополнительного вертикального нормального напряжения в i-ом слое слое грунта, определяется как: ,

и — толщина и модуль деформации i-го слоя грунта.

23. Оценка расчетных деформаций. Проверка прочности слабого подстилающего слоя

Оценка расчетных деформаций

Основное условие расчета по осадкам:

где – предельно допустимая осадка для данного типа сооружения.

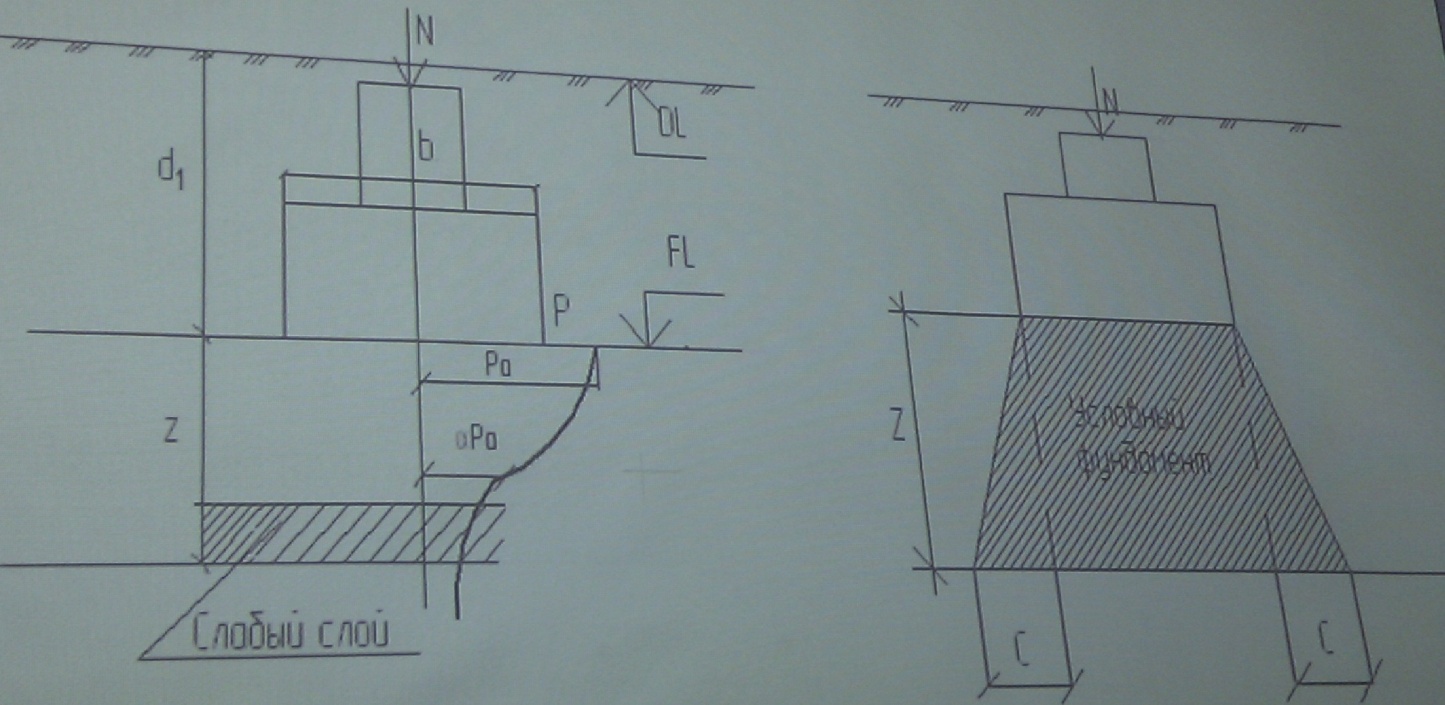

Проверка слабого подстилающего слоя

Расчет осадок методом суммирования будет правомерен, если на каждый слой грунта действует давление, не превышающее расчетного для этого слоя. При наличии в пределах сжимаемой толщи слоя грунта меньшей прочности, чем прочность грунтов вышележащих слоев,требуется проверка прочности слабого подстилающего слоя.

Алгоритм расчета:

  1. о пределяем площадь подошвы условного фундамента из грунта на глубине

  1. определяем ширину подошвы условного фундамента:

  1. Зная и характеристики грунтов по формуле 7 СНиП определяем расчетное сопротивление грунта пониженной прочности на глубине Z от подошвы фундамента:

  1. полученная сравнивается с фактическим давлением на этой глубине

  2. если условие не выполняется, необходимо проектировать другой вариант фундамента, увеличивая его площадь, так как «слабый слой» при 1м варианте деформируется на большую величину, чем предусмотрено расчетом по методу послойного суммирования.
