20. Классификация зданий и соор-ий по их чувствительности к осадке

1. Абсолютно жесткие сооружения — такие, как ж\б элеваторы, мостовые опоры, ж\б башни, доменные печи, дымовые трубы и сооружения башенного типа из монолитного ж\б. При деформациях дают осадку как единый массив, при чем поверхность основания в границах подошвы сооружения остается плоской. Для этой группы зданий опасен крен.

2. Относительно жесткие здания (здания конечной жесткости) — это кирпичные, блочные и панельные здания; сооружения с равными и неразрезными железобетнными конструкциями. В них при неравномерных осадках возникают дополнительные напряжения, которые должны быть учтены при их расчете. Тогда неравномерные осадки могут и не возникнуть, так как каркас помогает работе фундамента, но если эти неравномерные осадки слишком велики, какркас может деформироваться (появятся трещины и даже разрушение элементов конструкций)

3. Гибкие сооружения — передавая нагрузку на фундамент следуют за осадкой так, что дополнительные усилия в конструкциях не возникают (это здания с металическим каркасом, статически определимые системы). В этих случаях напряжение в конструкциях от неравномерных осадок не возникают, но и каркас не помогает работе фудамента, поэтому неравномерные осадки вероятны и могут привести к эксплуатационный непригодности здания.

21. Теоретические предпосылки расчета осадок

СНиП 2.02.01-83* предусматривает две теоритические схемы грунтового основания:

• Схема 1 — однородные, изотропные, упругое полупространство

• Схема 2 — однородный упругий слой конечной толщины

Для определения осадки упругого полупространства получаем выражение:

Выражение под интегралом сложное, для его упрощения СниП 2.02.01-83* предполагает некоторые допущения:

1. Принимается, что грунт под фундаментом работает при невозможности бокового расширения, когда деформация по осям Х и Y равны 0.

Это дает возможность выразить напряжения по осям Х и Y через

Тогда выражение для вертикальной деформации примет вид:

, где

Тогда полная осадка грунтового основания определяется:

Подинтегральное выражение представлят собой площадь эюры вертикальных нормальных напряжений.

2. Для численного решения интеграла условно ограничивается глубина сжимаемой толщи. Принимается, что в каждом слое или участке слоя, на которые мы разбиваем эпюру, модуль деформации и коэффициент Пуассона постоянны.

3. Вертикальные нормальные напряжения в каждом слое принимаются средним между верхним и нижним напряжением.

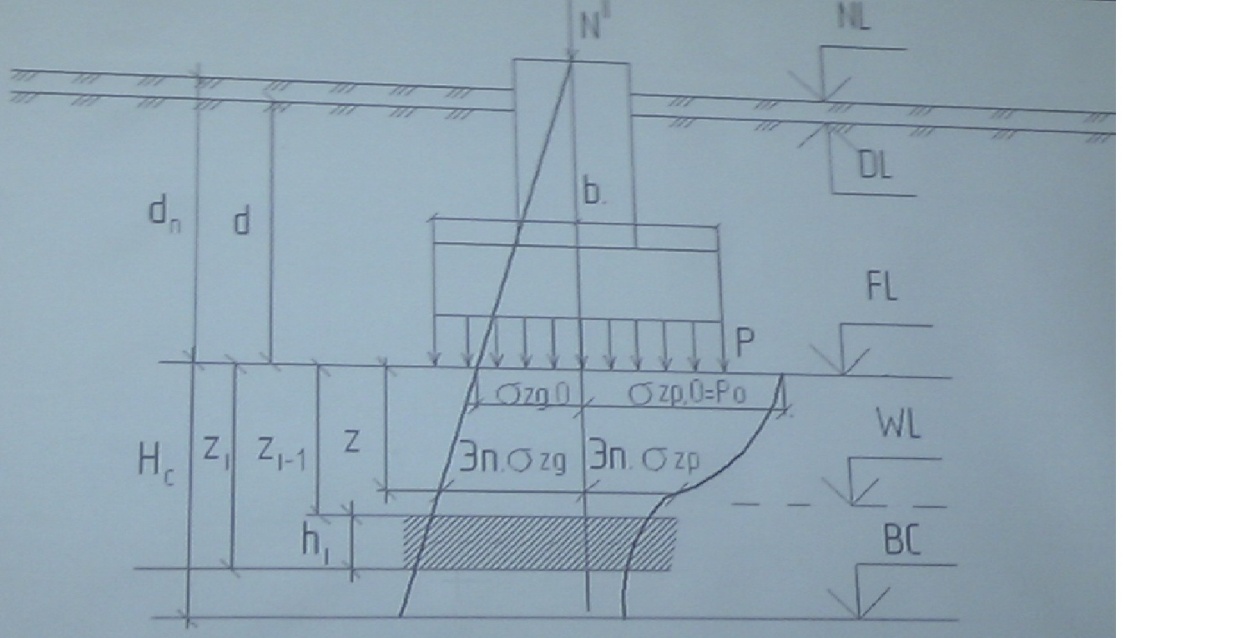

– отметка планировки;

– отметка поверхности природного рельефа

– отметка подошвы фундамента

– отметка уровня подземных вод

– отметка нижней границы сжимаемой толщи

и — глубина заложения фундамента соответсвенно от уровня планировки и поверхности природного рельефа

— ширина фундамента

— среднее давление под подошвой фундамента

— дополнительное давление на основание

– вертикальное напряжение от собственного веса грунта ( — на глубине Z от подошвы фундамента; — на уровне подошвы фундамента)

— еще называют бытовое давление

— вертикальное, нормальное дополнительное напряжение ( — на глубине Z от подошвы фундамента; — на уровне подошвы фундамента)

– глубина сжимаемой толщи
