17. Расчет грунтового основания при общей комбинации нагрузок на фундамент

1. Приводим схему действующих нагрузок к расчетной схеме — равнодействующих всех сил N действующих с эксцентриситетом :

2. Для заданного грунта — слоя на который опирается подошва фундамента по таблицам приложения СНиП находим условное расчетное сопротивление R_0 и определяем предварительную величину площади подощвы фундамента:

3. По находим

4. По и характеристикам несущего слоя определяем расчетное сопротивление грунта под подошвой фундамента по формуле 7 СНиП

5. Сравниваем с , если разница больше 10%, расчет ведем дальше

6. Определяем площадь подошвы во втором приближении:

7. По находим

8. Расчитываем:

9. Сравниваем c

10. Детально конструктируем фундамент

11. Проверяем фактическое давление на грунт с учетом веса фундамента и грунта на его обрезах и сравниваем его с расчетным сопротивлением грунта:

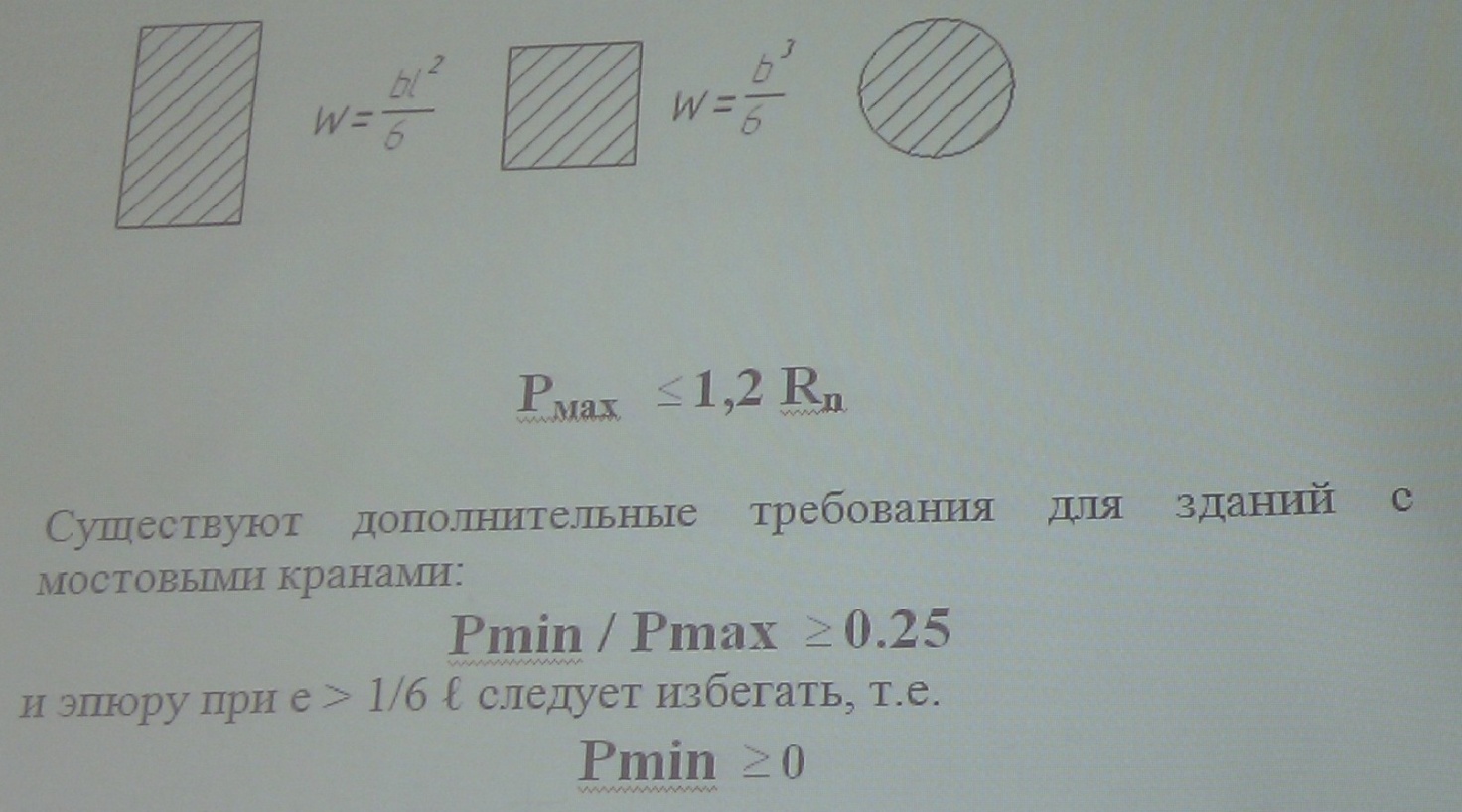

12. Проверяем краевые давления по подошве фундамента, используя формулу: , – момент сопротивления площади подошвы фундамента,

существуют дополнительные требования для зданий с мостовыми кранами:

и эпюру е>1.6 l следует избегать, т.е.

13. Если краевые давления не удовлетворяет требованиям СНиП, то производим повторный расчет с увеличенными размерами подошвы

14. После расчета по деформациям проводится проверка на сдвиг горизонтальными силами:

где – коэффициент запаса;

– коэффициент трения (при сдвиге бетона по глине ; бетона по песку );

– нагрузка на здание;

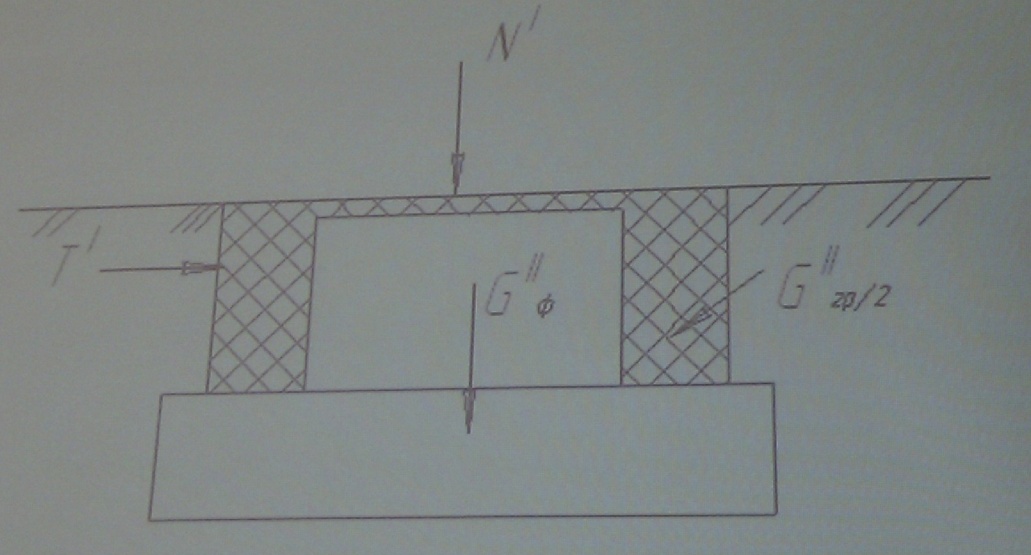

— вес фундамента и грунта на его обрезах

18. Алгоритм расчета жесткого фундамента

1. По данным геологических изысканий определяем наименование грунтов и их основные показатели

2. Выбираем прочностные показатели грунта (по условным расчетным сопротивлениям), условия прмерзания, по данным о сооружении (подвалы, примки), по УПВ

3. Для слоя, на который опирается подошва фундамента, задаемся условным расчетным сопротивлением (по прил.3 СНиП или прил.Д СП) и определяем предварительную площадь подошвы фундамента. По Площади определяем ширину (задаваясь соотношением сторон подошвы фундамента) и по формуле 7 СНиП или 5.5 СП для грунта основания вычисляем расчетное сопротивление R

4. По этой величине R и весовым характеристикам фундамента с учетом внешних нагрузок уточняем площадь подошвы фундамента, независимо от эксцентриситета действующих нагрузок

5. Проверяем давление под подошвой фундаента

6. При наличие эксцентриситета проверяем краевые давления:

7. При не соблюдение требования СНиП и СП по давлению расчет повторяется начиная с выбора ширины

8. Проверяется фундамент на сдвиг, если горизонтальная нагрузка

9. Проверяется осадка фундамента при полученных фактических давлениях на грунт

19. Виды деформаций фундаментов

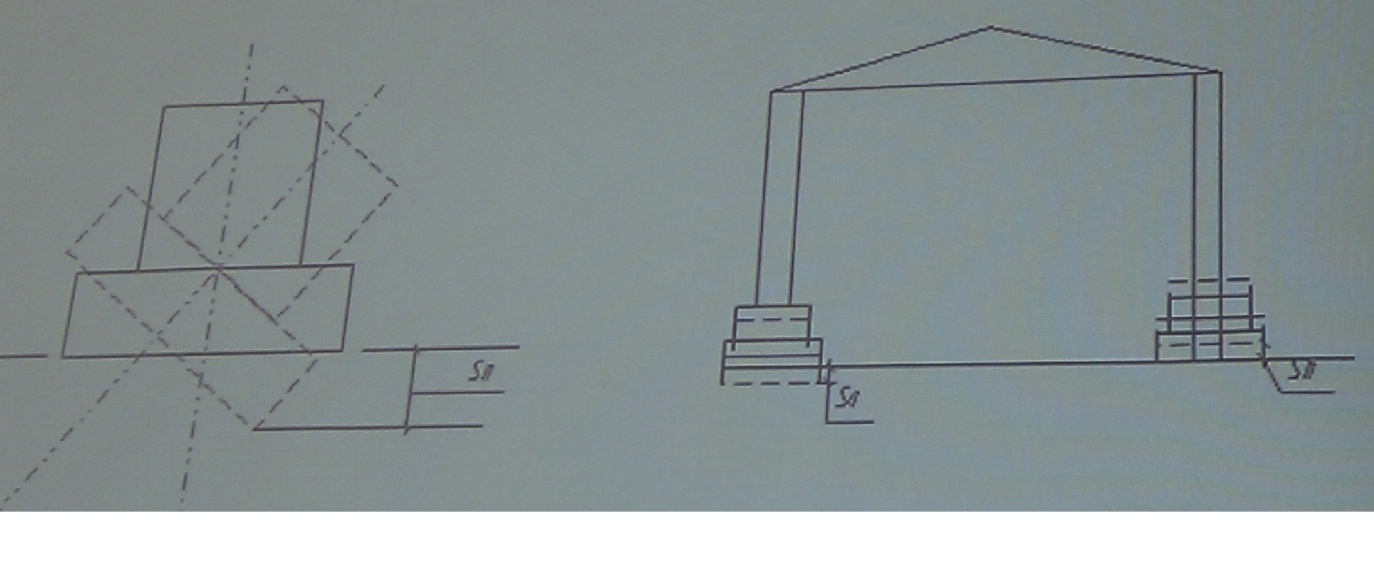

1. Равномерная осадка — она не угрожает прочности здания, только ухудшаются эксплуатационные условия

2. Неравномерные осадки — это понятие для группы фундаментов или нескольких точек гибкого фундамента. Показателем в этом случае является средняя осадка:

3. Крен

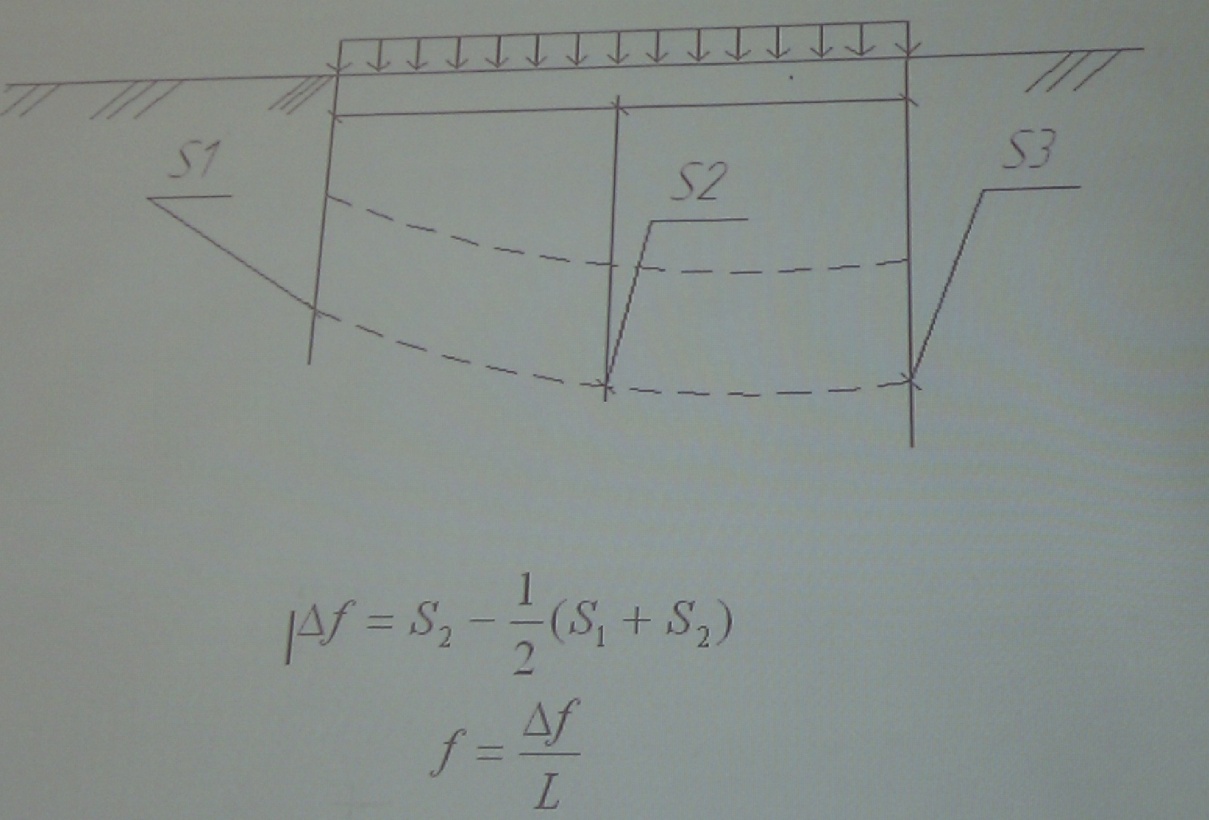

4. П рогиб или перегиб — понятие только для гибкого фундамента
