10. Фундаменты мелкого заложения

ФМЗ - имеют отношение высоты к ширине подошвы, не превышающее 4, и передают нагрузку на грунты основания преимущественно через подошву.

Подошва фундамента - его нижняя плоскость, соприкасающаяся с основанием;

Верхняя плоскость фундамента, на которую опираются наземные конструкции - обрез. За ширину фундамента принимается минимальный размер подошвы b, а за длину — наибольший ее размер l. Высота фундамента - расстояние от подошвы до обреза.

Расстояние от поверхности планировки до подошвы d называется глубиной заложения фундамента.

Фундаменты мелкого заложения возводятся в открытых котлованах или в специальных выемках, устраиваемых в грунтах основания.

По условиям изготовления фундаменты мелкого заложения разделяются на монолитные, возводимые непосредственно в котлованах, и сборные, монтируемые из элементов заводского изготовления.

По форме фундаменты мелкого заложения разделяются на: отдельные, ленточные, сплошные и массивные

Отдельные фундаменты устраивают под колонны, опоры балок. ферм и других элементов промышленных и гражданских зданий и сооружений. Отдельные фундаменты не увеличивают жесткости сооружения, поэтому их обычно применяют в тех случаях, когда неравномерность осадок не превышает допустимых значений.

Ленточные фундаменты используют для передачи нагрузки на основание от протяженных элементов строительных конструкций, например стен зданий, или ряда колонн.

Сплошные фундаменты, иногда называемые плитными, устраивают под всем зданием в виде железобетонных плит под стены или сетку колонн. Сплошные фундаменты способствуют уменьшению неравномерности осадки сооружения.

Массивные фундаменты устраивают в виде жесткого массива под небольшие в плане сооружения, такие, как башни, мачты, дымовые трубы и т. д.

11. Выбор глубины заложения фундаментов (требования СНиП 2.02.01-83*)

Глубина заложения фундаментов принимается с учетом:

1. Назначения и конструктивных особенностей здания; нагрузок и воздействий на его фундаменты

2. Глубины заложения фундаментов примыкающих сооружений и глубины прокладки инженерных коммуникаций;

3. Существующего и проектируемого рельефа застраиваемой территории;

4. Инженерно-геологических условий площадки строительства (физико-механических свойств грунтов, характера напластований, наличие слоев, склонных к скольжению, карстовых полостей)

5. Гидрогеологических условий площадки и их изменений во время строительства и эксплуатации здания или сооружения;

6. Глубины сезонного промерзания грунтов.

12. Зависимость глубины заложения фундаментов от фундаментов примыкающих сооружений и глубины прокладки инженерных коммуникаций

Факторы:

• Основные конструктивные особенности, влиющие на — это наличие и размеры подвалов, приямков и фундаментов под оборудование. Глубина заложения фундаментов принимается на 0,2-0,5м ниже отметки пола в этих помещениях.

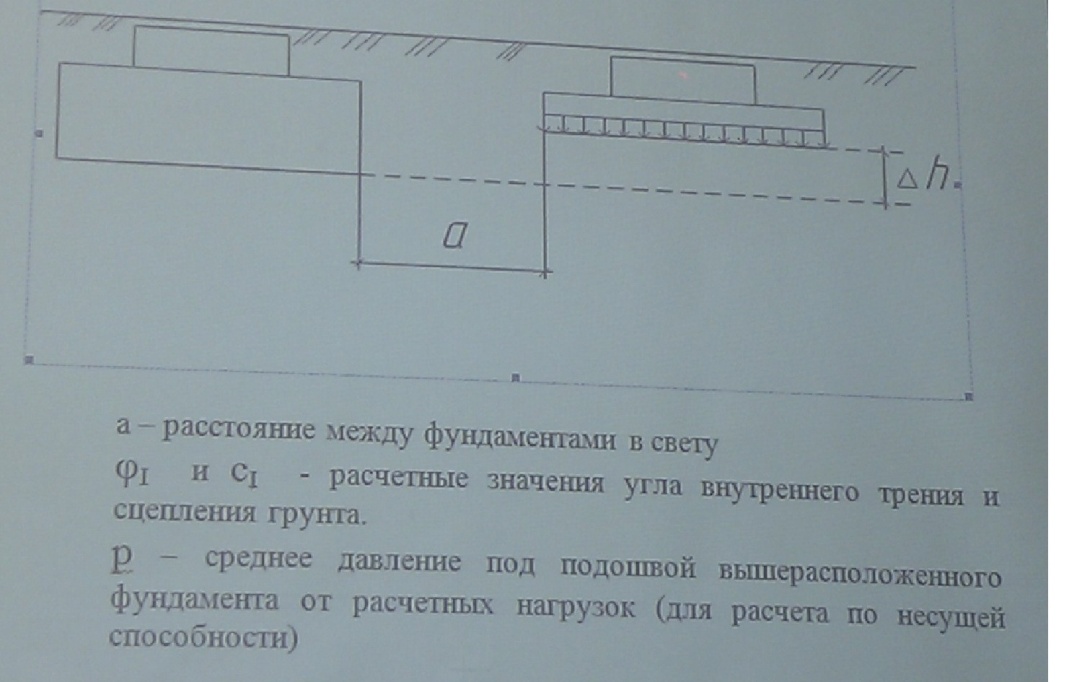

• Фундаменты, сооружения или его отсека стремятся закладывать на одном уровне. При необходимости заложения соседних ундаментов на разных отметках и допустимая разность определяется, исходя из условия:

Приближенно эту зависимоcть можно выделить:

Это делается потому, чтобы существующий фундамент был расположен от проектируемого таким образом, чтобы давление от существуюего не передавалось на подошву проектируемого фундамента:

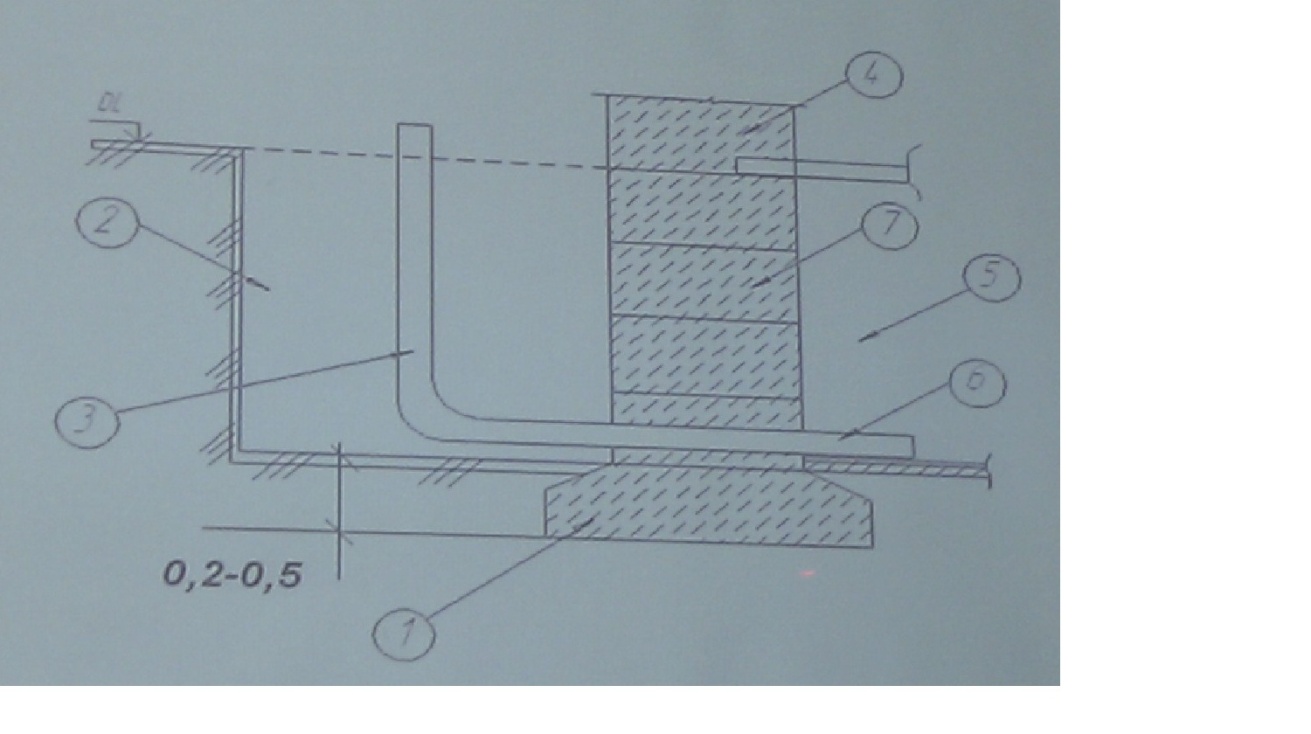

1. фундаментные плиты

2. приямок

3.трубопровод

4.стена здания

5.подвал

6.ввод трубопровода

7.стеновые фундаментные блоки

13. Зависимость глубины заложения ф-тов от назначения, конструктивных особенностей здания, нагрузок и воздействия на его ф-ты, существующего и проектируемого рельефа застраиваемой территории и инженерно-геологических условий площадки строительства

Глубина заложения по инженерно-геолоническим условиям учитывается путем сравнения вариантов фундамента, при этом для каждого варианта производится полный расчет фундаментов. В этом пункте главное — выбрать несущий слой грунта, который будет служить естественным основанием. Все многообразия напластований грунтов можно предствавить ввиде 3 схем:

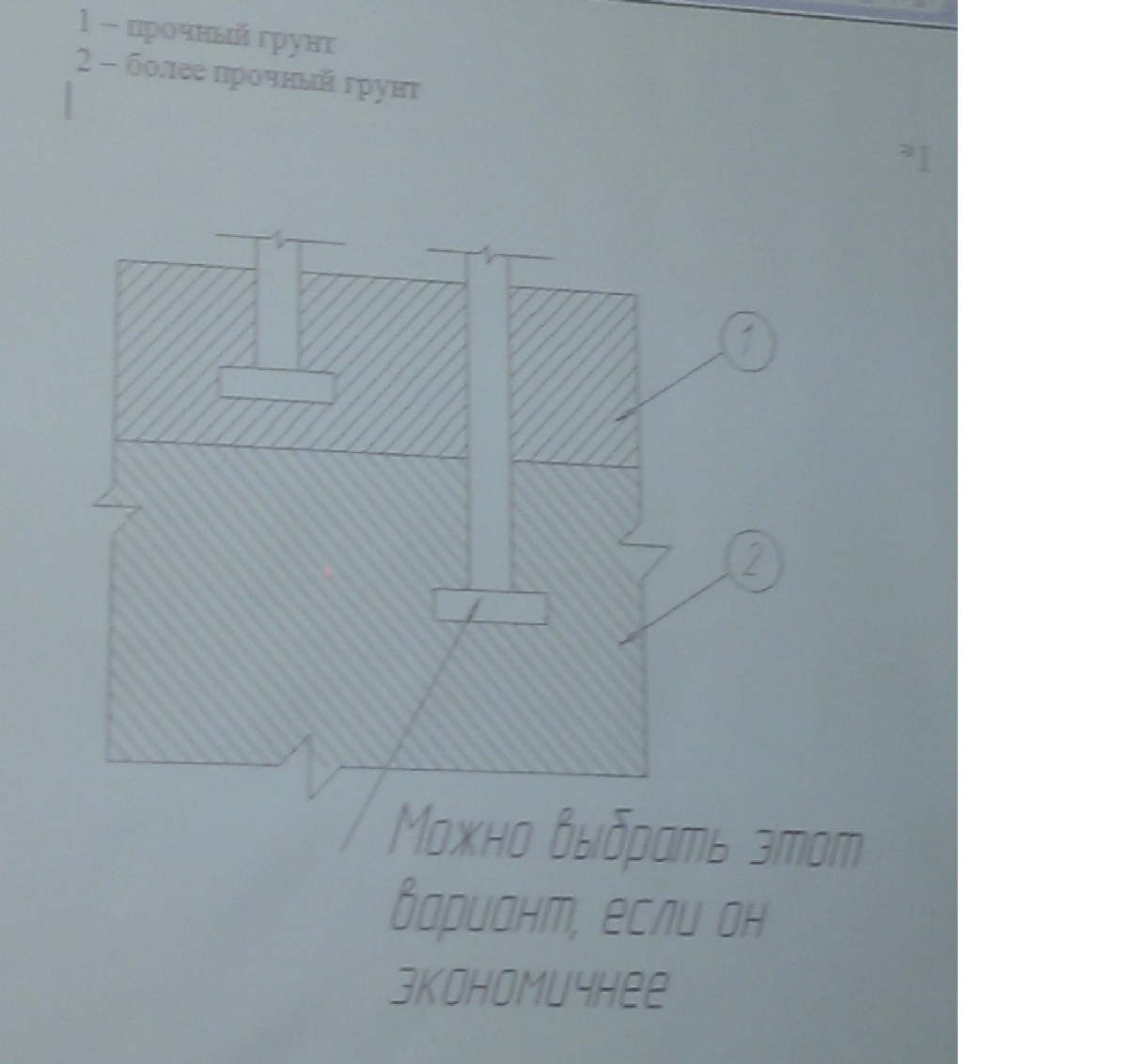

• I-я схема — площадка сложена одним или несколькими слоями прочных грунтов, при этом свойства каждого последующего не хуже предыдущего. Здесь, принимается минимально возможной, но нужно учесть промерзание и конструктивные особенности фундамента

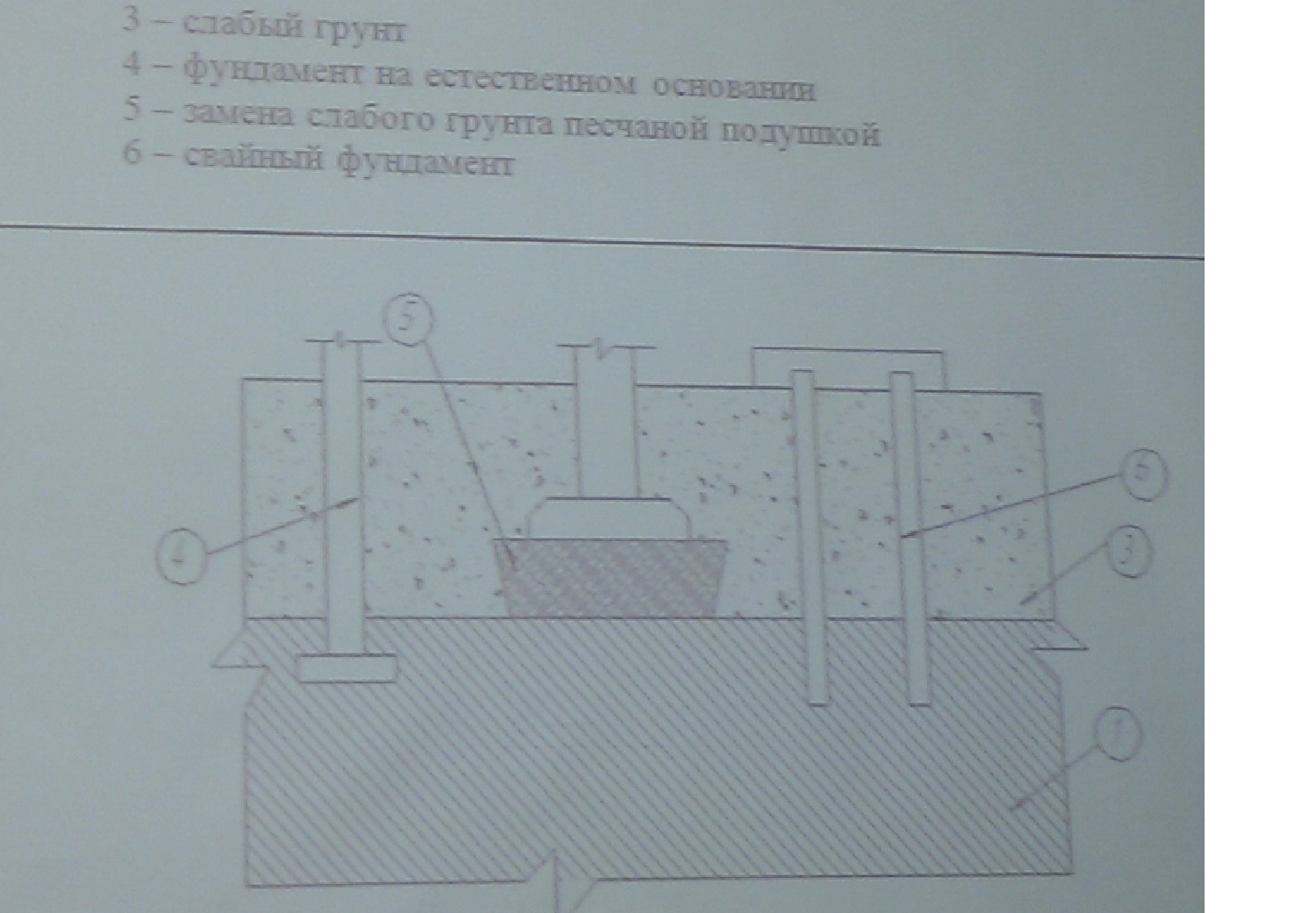

• II-я схема — с поверхности залегает один или несколько слабых грунтов подстилаемой толщи прочных грунтов. Здесь возможны следующие варианты:

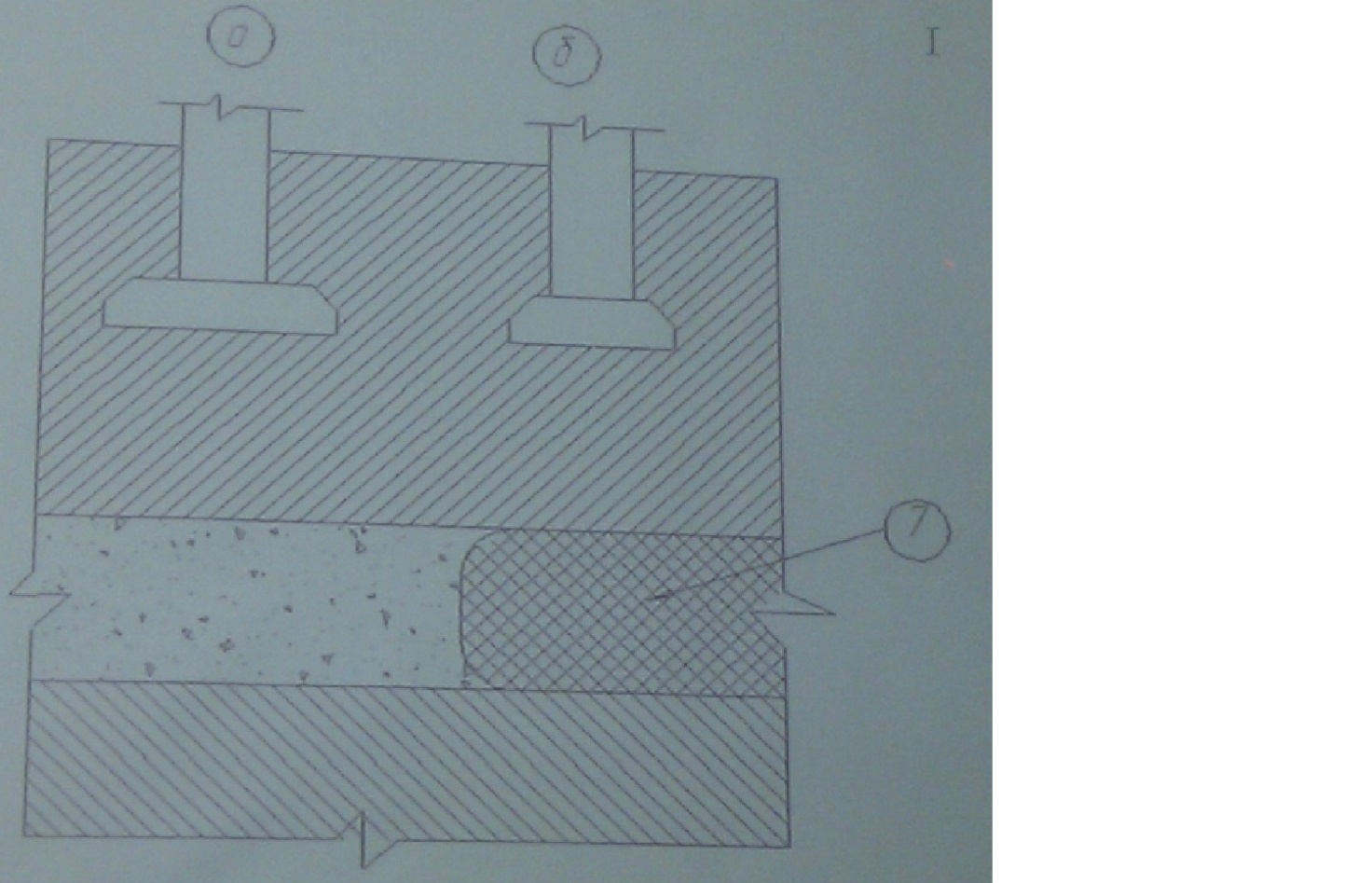

• I II-я схема на пов-ти залегает прочный грунт и прослойкой лежит слабый, подстилаемый сильным грунтом.

7. з акрепление грунта

а) — обязательна проверка прочности слабого подствилающего слоя

б) — закрепление слоя слабого грунта (7), это позволяет уменьшить размер подошвы
