40) Основные понятия о методике расчета ростверка. Расчеты ленточного и высокого ростверка
Расчет ростверка выполняется:
На продавливание колонной;
На продавливание нижней плиты сваей;
по поперечной силе в наклонных сечениях;
на изгиб ростверка;
на местное смятие под торцом колонны;
проверяется прочность стакана ростверка;
Расчет ростверка на продавливание колонной ведется на расчетные нагрузки по 1 группе пред. состояний.
При расчете на продавливание сваей нижней плиты ростверка нагрузка, сдвигает срезаемую часть ростверка вверх, и подсчитывается как сумма несущих способностей свай, расположенных за пределами контура пирамиды продавливания.
Высота
ростверка определяется по формуле:
-расчетное
сопротивление бетона растяжению;
-средний
периметр пирамиды продавливания
(рисунок2)??????;
Расчет ленточного ростверка:

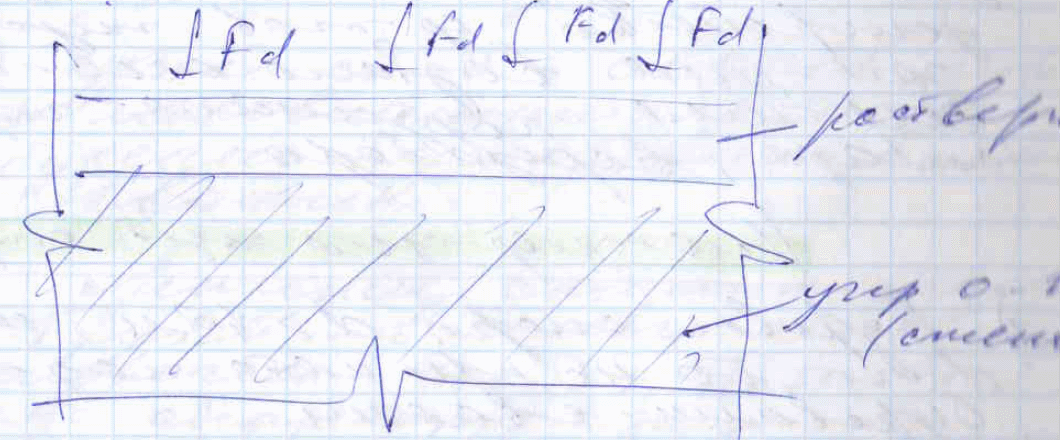

Ростверк под несущие стены при расчете рассматривается как балка на упругом основании. За сосредоточенные нагрузки, действующие на балку, применяются реакции свай = несущим способностям свай.
Понятие о расчете высокого ростверка
Рассчитывается
в каждой свае в высоком ростверке,
определяется
-
длина сваи над поверхностью земли без
учета заделки,
-
величина заделки.
Расчет системы ведется ведется как плоской рамы, если нет ассиметрии или момента в горизонтальной плоскости.
Если таковые имеются, расчет ведется как для пространственной конструкции, используя н/р метод конечных элементов.
41) Классификация глубоких опор
Они устраиваются в тех случаях, когда устройство фундаментов в открытых котлованах становится невозможным, или экономически невыгодным, а при устройстве свайных фундаментов не обеспечивается требуемая несущая способность. Также устройство фундаментов глубокого заложения может быть вызвано особенностью сооружения, т.е. когда сооружение возводится на большой глубине: подземные гаражи и склады, канализационные и водопроводные насосные станции водозаборы и тп.
Классификация глубоких опор
Буровые опоры d>12 м. если диаметр меньше то их принято называть буровыми сваями. Принципиальной разницы ни в расчете, ни в технологии нет;
Тонкостенные оболочки при диаметре от 1,2 до 3м. если диаметр меньше то это трубчатые сваи;
Массивые опускные колодцы диаметром до 60 метров;
Кессонные фундаменты – колодцы или оболочки, опускаемые в грунт специальным способом.
42) Технология устройства буровых опор
Буровые опоры выполняют машины вращательного, ударного бурения и комбинированные.
Существуют 3 технологические схемы устройства буровых опор:
«Сухой» способ – применяется в связных сухих и маловлажных грунтах, где крепление стенок скважин не нужно;
В грунте буровой установкой пробуривается скважина. При необходимости в готовую скважину устанавливается армокаркас. Затем скважина бетонируется с помощью вертикально перемещающейся трубы. Поданная в скважину бетонная смесь уплотняется с помощью вибратора, закрепленного на бетонной трубе , которая извлекается из скважины по мере бетонирования.
С креплением стенок скважин обсадной трубой – применяется в любых условиях обсадные трубы защищают стенки пробуренной скважины от обрушения;
Опоры с обсадной трубой бывают 2х видов:- с извлекаемой;- с неизвлекаемой трубой-оболочкой
- С извлекаемой трубой. В процессе бурения в скважину погружается обсадная труба. После ее погружения до проектной отметки в скважину порциями, с трамбованием, подается бетонная смесь. По мере заполнения обсадная труба извлекается.
Диаметр 0,4-1,5 м, длина до 100м. Диаметр 0,6-2м, длина до 60м.
- С неизвлекаемой трубой – при глинистых грунтах текучей консистенции, с прослойкой песков и супеси, где под напором подземных вод ствол опоры на отдельных участках может быть разрушен во время твердения бетонной смеси. Такие сваи (опоры) очень дороги и используются в основном в гидротехн. и трансп. строительстве (опоры мостов).
С бурением под глинистым раствором – используют в водонасыщенных связных грунтах.
Используют в водонасыщенных глинистых грунтах. При устройстве безоболочковых опор глинистый раствор, подаваемый при бурении, создает избыточное давление в скважине и препятствует обрушению ее стенок. После выполнения работ по бурению в забой скважины через бетонолитную трубу подается бетонная смесь, которая вытесняет раствор глины.
