3. Динамический метод

Заключается в определении несущей способности сваи по величине ее отказа на отметке, близкой к проектной.

Величина проектного отказа является контрольной цифрой и по данным динамических испытаний фактический отказ должен быть меньше или равен проектному иначе свая будет иметь недостаточную несущую способность,

33) Расчет несущей способности свай по методике сНиП 2.02.03-85

Определение несущей способности сваи-стойки:

• Несущая способность сваи по грунту:

где - коэффициент работы сваи в грунте ;

А — площадь опирания сваи на грунт ;

R – расчетное сопротивление грунта под нижним концом ;

• При проектировнии сваи-стойки необходимо определять сваю по материалу:

• Определение несущей способности висячей сваи:

– несущая способность грунта

– расчетное сопротивление грунта под нижним концом сваи ;

— площадь поперечное сечения сваи (площадь операния сваи на грунт) ;

– наружный периметр поперечного сечения сваи ;

— расчетное сопротивление I-го слоя грунта соприкасающегося с боковой поверхностью сваи

— толщина i-го слоя грунта, cоприкасающегося с боковой поверхностью;

34) Расчет свай по несущей способности основания на вертикальные нагрузки и горизонтальные нагрузки

Сваи необходимо расчитывать на горизонтальные нагрузки или совместное действие вертикальных и горизонтальных нагрузок.

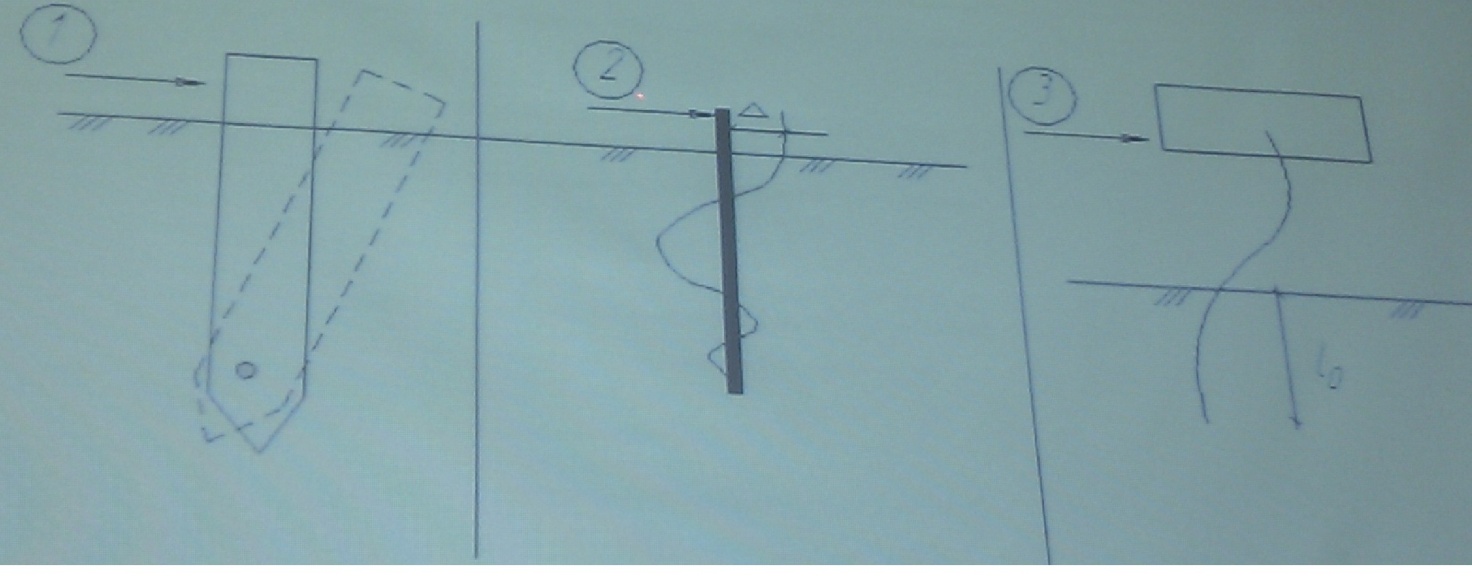

3 основные расчетные схемы:

1. теоретический метод — абсолютно жесткая. Расчет ведется на опрокидывание, при этом используется теория расчета подпорных стен

2. теоретический метод — упругий стержень. Грунт — упругая среда. Используется аппарат теории пругости. Связь передачи давлений на грунт характеризуется коэф постели.

3. инженерный метод — для свай, заделаных в ростверк. Заделка принимается на глубине

Расчет сваи по несущей способности основания ведется на вертикальные нагрузки из условия:

N – расчетная нагрузка передаваемая на сваю (1 группа предельных состояний) ;

если статические испытания ;

по данным зондирования или динамическим испытаниям ;

если определена по расчетам;

Свайные фундаменты следует рссчитывать на совместное действие вертикальных и горизонтальных нагрузок.

Горизонтальную нагрузку, действующую на фундамент с вертикальными сваями одинакового поперечного сечения, допускается принимать равномерно распределенной между всеми сваями.

Расчетная нагрузка на фундаменты с вертикальными сваями:

N_d - расчетная сжимающая сила, кН (тc);

M_x, M_y - расчетные изгибающие моменты, кН×м (тc×м), относительно главных центральных осей х и у плана свай в плоскости подошвы ростверка;

n - число свай в фундаменте;

— расстояние от главных осей до оси каждой сваи

— расстояние от главных осей до оси каждой сваи для которых вычисляются расчетная нагрузка.

Если M загружает то в фромуле знак +, если выдергивает знак «–«

35) Расчеты свайных ф-тов по деф-циям (осадка) по методике сНиП

Расчет сваи и свайных фундаментов по деформациям выполняют исходя из условия:

S – фактическая осадка

— предельные осадки

– осадка 1 сваи;

– коэффициент осадки куста свай;

P – нагрузка на одиночную сваю = средней нагрузке на сваю в кусте;

Для квадратного куста свай (4-25 шт.) с расстоянием между их осями от 3 до 6 в и отношением где n – число свай в кусте; – расстояние между сваями; d- диаметр сваи.

п. 3.15 СНиП

Если всё плохо (а если ты дочитал до этого момента и остался жив, то ты уже понял, что всё — плохо), то смотри СНИП 2.02.03-85 п. 3 и 4 (а вообще, не советую) (нет, ну если очень припрёт то да, посмотри :))
