9. Конструктивные характеристики и примеры герметизации стыков в крупнопанельных зданиях.

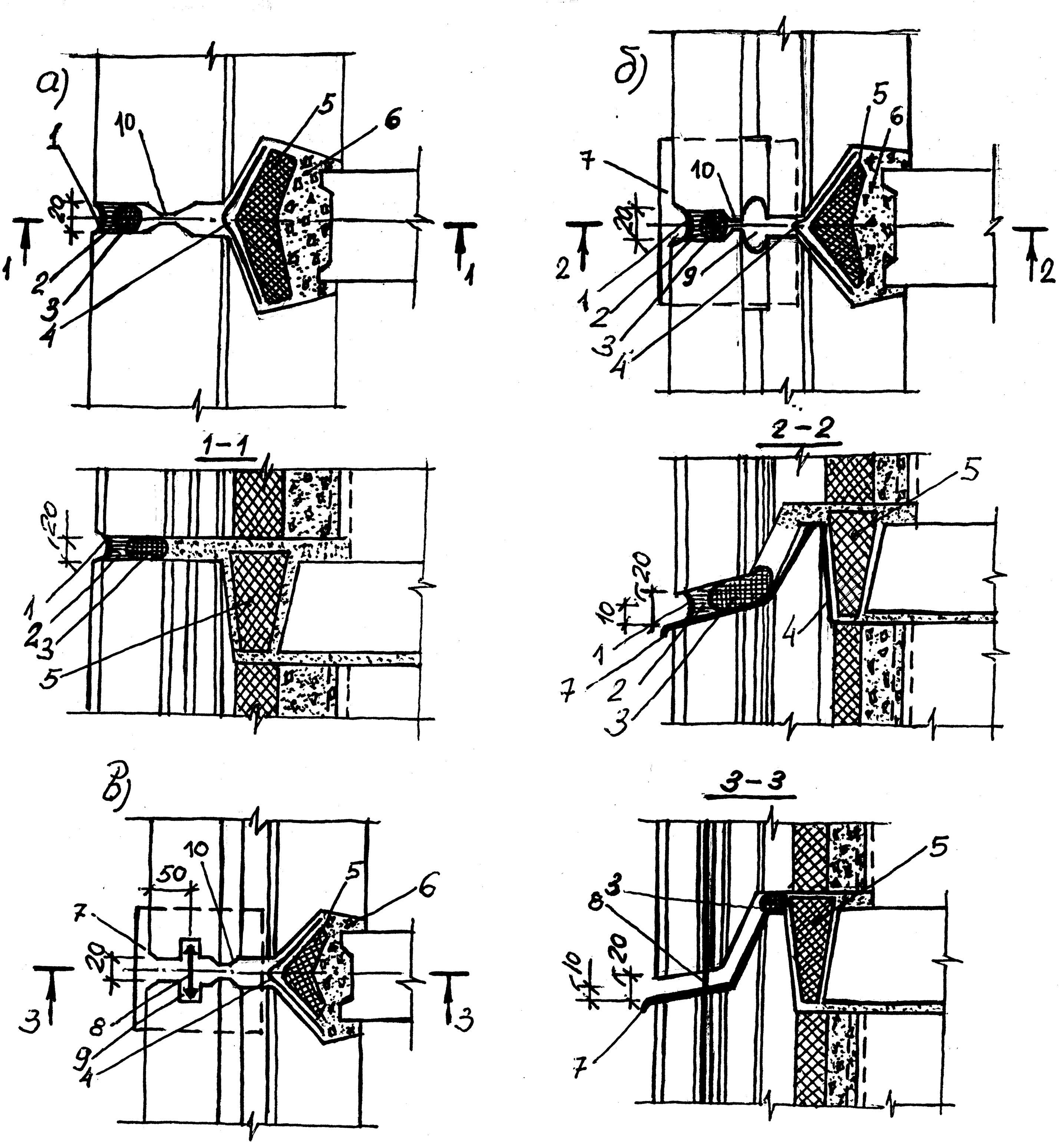

Рис. 4. Типы вертикальных стыков панелей наружных стен по водозащите:
а) – закрытый стык; б) – дренированный; в) – открытый стык;
1 – защитное покрытие;
2 – герметизирующая мастика;
3 – упругая прокладка;
4 – наклеенная лента гидроизоляции;
5 – утепляющий вкладыш;
6 – бетон замоноличивания;
7 – водоотводящий фартук;
8 – водоотбойная лента;
9 – декомпрессионный канал;
10 – компенсатор стыка.
Закрытый стык имеет загерметизированную синтетическими мастиками внешнюю зону (устье). Мастики наносят по уплотняющим шнуровым прокладкам, установленным на клею. Наличие упругих прокладок дает герметикам возможность свободных деформаций. В качестве герметизирующих мастик (герметиков) используют пленочные (полисульфитные, силиконовые) или объемные нетвердеющие мастики (полиизобутиленовые и др.), сохраняющие свои основные свойства при температурах до -40 С. Долговечность герметиков не превышает 20-30 лет, что существенно ниже долговечности конструкций здания. Поэтому предусматривается возможность смены герметика и защиты их от солнечных лучей (защитное покрытие из светоотражающей покраски).
Конструкция устья стыков такова, чтобы установка герметиков не встречала затруднений, и смена их осуществлялась бы снаружи с навесных люлек без нарушения эксплуатации дома. Для этого устье заканчивается компенсаторами зазора (бетонные приливы, которые исключают возможность плотного смыкания панелей в устье).
Дренированный стык аналогичен закрытому, но дополнен конструктивными элементами, позволяющими поэтажно отводить наружу воду, случайно проникшую в стык. Такими элементами служат декомпрессионная полость в вертикальном стыке (местное уширение зазора стыка в виде вертикального цилиндрического канала), небольшие отверстия и водоотводящие фартуки (из алюминиевого сплава), расположенные в местах пересечения вертикальных и горизонтальных стыков.
Открытый (или индустриальный) стык имеет открытое устье, в которое может попадать вода, но ее проникание в глубину ограждения исключено за счет специальных конструктивных устройств. В горизонтальных стыках основные конструктивные меры водоотвода - противодождевые гребни и водоотводящие фартуки. В вертикальных стыках - водоотбойные экраны из алюминиевой, резиновой ленты. В стенах из однослойных и трехслойных панелей с жесткими связями теплопотери через открытое устье стыка больше и поэтому его применяют только в теплом и умеренном климате.
10. Коркасно-панельные здания. Определение преимущества и недостатки
В каркасных панельных зданиях действующие на них нагрузки воспринимают ригели и стойки каркаса, а панели стен выполняют лишь ограждающие функции.
В каркасных крупнопанельных зданиях каркасы состоят из системы стоек и ригелей из сборного железобетона.
По типам каркасные панельные дома различают с поперечным каркасом , продольным и пространственным. Применяют также конструктивную схему с неполным внутренним каркасом и несущими панелями наружных стен . Однако эту схему применяют редко.

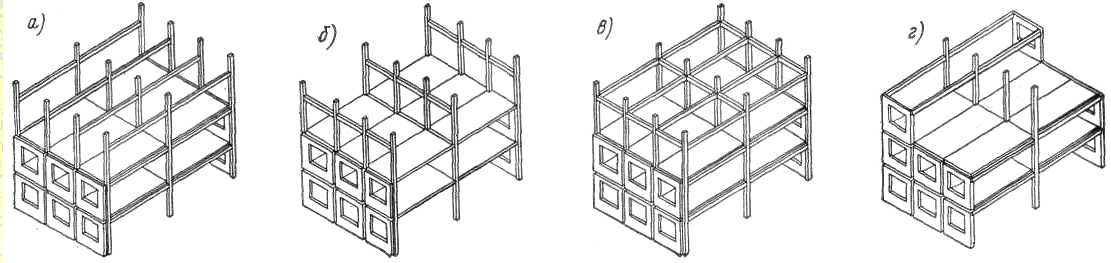

Рис. 11. Конструктивные схемы каркасно-панельных жилые домов:
а — с полным поперечным кариесом; б — то же, продольным; в — то же, пространственным, г — с неполным внутренним каркасом и несущими наружными стенами
В общественных зданиях с большими помещениями (залы, холлы и др.) предпочтительнее каркасная схема.
Преимуществами бескаркасных зданий
-отсутствие в интерьере выступление номенклатуры сборных элементов колонн и ригелей, (почта втрое),
-меньший расход стали, просто к преимуществам каркасных зданий скорость монтажа и меньшая трудоемкость работ, по сравнению с бескаркасными следует, что ответственность и устойчивость этих зданий обеспечивается взаимной связью между панелями наружных и внутренних стен и панелями перекрытий.
А каркасных крупнопанельных зданиях каркасы состоят из системы стоек и ригелей из сборного железобетона.

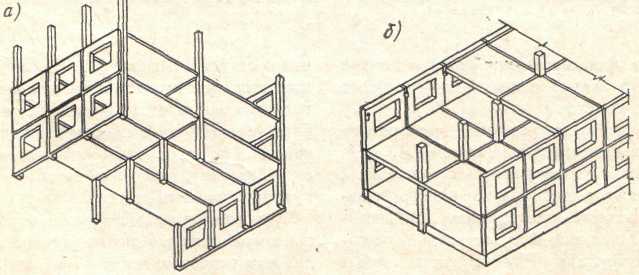

Рис. 12. Конструктивная схема каркасно-панельных жилых домов;
а — с полным безригельным каркасом, б — то же, с неполным.
Пространственная жесткость каркасных панельных зданий обеспечивается совместной работой элементов каркаса, перекрытий, связями или панелями, устанавливаемыми с плоскости каркаса, или вертикальными диафрагмами жесткости, образованными отдельно стоящими стенами.
