14.Механизмы грузоподъёмных машин. Механизм поворота кранов.

Лекция 14– 4 часа. [1], c.434-462, [2], c.183-193, [7], c.435–464.

Цель лекции: 1. Изучить конструкцию механизма поворота;

2. Изучить принципы расчёта механизмов поворота.

План лекции:

14. Служебный

14. Служебный

14. Механизмы грузоподъёмных машин. Механизм поворота кранов.

14.1 Схемы механизмов.

14.2 Сопротивление повороту крана.

14.2.1 Сопротивление в опорах при повороте крана.

14.2.2 Сопротивление от ветровых нагрузок.

14.2.3 Сопротивление от уклона крана.

14.3 Мощность привода.

14.4 Выбор редуктора.

14.5 Выбор тормоза.

14.6 Предохранительные устройства в приводе.

14.7 Вопросы для самостоятельного изучения.

14.7.1 Сопротивление в многороликовой опоре крана на неподвижной колонне [1], c.449-450.

Механизмы предназначены для вращения поворотной части крана вместе с грузом относительно вертикальной оси.

14.1Схемы механизмов.

Механизмы поворота можно классифицировать по следующим признакам.

По расположению на кране:

механизм установлен на неповоротной раме крана и вращает зубчатый венец;

механизм установлен на поворотной части крана и вращается вместе с ним в результате обкатывания приводной шестерни вокруг неподвижного зубчатого венца на раме;

По конструкции (рис.14.1):

с горизонтальным расположением двигателя и червячным (а) или зубчатым (б) редукторами, в том числе с зацеплением Новикова и с канатным приводом (в);

с вертикальным расположением двигателя и применением планетарного или зубчатого (г), волнового редукторов; с гидравлическим приводом;

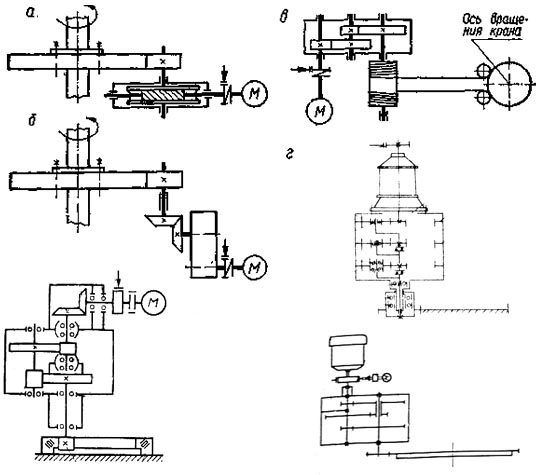

1. Кинематические схемы механизма поворота крана.

При больших диаметрах зубчатого венца применяют цевочное зацепление.

Для современных кранов наиболее рациональным механизмом поворота является привод с вертикальным расположением двигателя с планетарным или волновым редукторами, характеризующийся компактностью конструкции, легкостью и простотой обслуживания.

Гидравлический привод механизма поворота обладает широкой и плавной регулировкой скорости поворота, компактностью и большой надежностью.

Механизм поворота с канатным приводом в новых кранах не находит применения так как имеет существенные недостатки– большие габариты и масса, малая точность остановки.

14.2Сопротивление повороту крана.

Сопротивление повороту крана в установившийся период определяется трением в опорах, зависящих от конструкции опорно-поворотного устройства, ветровых нагрузок и отклонения оси поворотной части от вертикали.

14.2.1Сопротивление в опорах при повороте крана.

Опорные устройства бывают:

на подшипниках при вращающейся колонне крана; на роликовой опоре и подшипниках в кранах на неподвижной колонне;

на ролико-шариковых опорных кругах или на ходовых колесах в передвижных и других типах кранов.

Статический момент сопротивления повороту в общем случае равен сумме моментов сил трения в опорах M_ТР, ветровых нагрузок М_В и уклона крана М_УК (кН м)

М_С = ∑М_ТР + М_В + М_УК;

14.2.1.1Сопротивление в подшипниковых опорах крана на вращающейся колонне (с внешней верхней опорой).

Сопротивление в подшипниковых опорах крана с вращающейся колонной (рис.14.2). Вертикальная реакция, воспринимаемая подпятником,

R _V = G + G_K + G_C ,

где G , G_K , G_C — соответственно вес груза, колонны и стрелы.

Горизонтальные реакции находим из уравнения равновесия:

GL + G_C с – R_H h = 0,

R_H = (GL + G_C с) / h .

Радиус трения сплошной пяты

ρ₁ = d₃ / 3;

кольцевой пяты

ρ₂ = ,

где d_н, d_в — наружный и внутренний диаметры пяты.

2. Расчетная схема крана с поворотной колонной

Момент сопротивления повороту от сил трения в опорах M_ТР (кН м)

М_ТР = R_H f₁ d₁ / 2 + R_H f₂ d₂ / 2 + R_V f₃ d₃ / 2 ,

где d₁, d₂, d₃ — диаметры верхней и нижней опор и подпятника;

f₁, f₂, f₃ — коэффициенты трения в верхней и нижней опорах;

f = 0,015...0,020 для подшипников качения.

14.2.1.2Сопротивление в роликовой опоре и подшипниках крана на неподвижной колонне.

Вертикальное усилие (рис.14.3), воспринимаемое упорным подшипником верхней опоры, равно сумме веса поднимаемого груза G и веса вращающихся частей крана– G_C (стрелы) и G_П (противовеса):

R_V = G + G_C + G_П ,

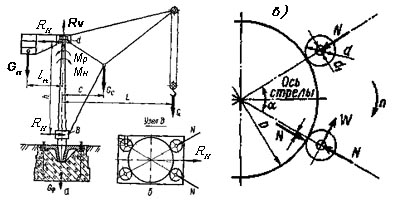

3. Расчетные схемы крана с неподвижной колонной

Для увеличения устойчивости крана и уменьшения изгибающих моментов, действующих на колонну, устанавливают противовес.

Вес противовеса определяется из условия равенства суммы статических моментов, действующих на кран в нагруженном и разгруженном состояниях:

M_н=G L + G_c c – G_n l_n,

M_р= G_c c – G_n l_n .

Приравнивая моменты M_н = – М_р (M_н – направлен в сторону груза, М_р – направлен в сторону противовеса), определим

G L + G_c c – G_n l_n = – G_c c + G_n l_n

G_n = ( L + G_c c) .

В связи с переменным весом груза на крюке кран не бывает полностью уравновешен: при номинальной грузоподъемности колонна крана изгибается в сторону груза моментом от половины веса груза, и при отсутствии груза — в сторону противовеса.

Горизонтальную реакцию R_H находим из уравнения моментов для груженого крана

R_H = (G L + G_c c – G_n l_n ) / h .

Момент сил трения в верхней опоре и нижнем опорно-поворотном устройстве:

∑ М_ТР = М_ТР1 + М_ТР2 + М_ТР3.

Моменты сил трения в радиальных подшипниках верхней и нижней опор:

М_ТР1 = R_H f₁ d₁ / 2; М_ТР2 = R_H f₂ d₂ / 2/

Момент сил трения в упорном подшипнике:

М_ТР3 = R_V f₃ d₃ / 2 ,

Нижнюю опору обычно выполняют в виде обоймы для роликов или катков, катящихся по колонне (рис.14.3, б). Катков может быть два, если сила Н направлена в одну сторону при работе с грузом и без груза (кран не имеет противовеса), и четыре, если она изменяет свое направление (кран имеет противовес). Независимо от конструкции обоймы в каждый данный момент работают только два катка. Каждый из катков передает на колонну силу

N = R_H / (2 cos α/2),

При определении момента сопротивления в нижней опоре качение катков по неподвижной колонне рассматривают как качение по плоскости. Тогда сила сопротивления движению катка, нагруженного силой N.

W = N ( 2 μ + d₁ f ) / d ,

где d, d₁ — диаметр поверхности катания и диаметр оси катка;

μ , f — коэффициенты трения качения и в подшипнике опоры катка.

Момент сопротивления движению двух катков относительно оси колонны с учетом того, что реакция от силы N, приложенной к колонне с эксцентриситетом относительно линии, соединяющей центр колонны с центром ролика, создает момент N μ

M_H = 2 W + 2 N μ =

= N ( 2 μ + d₁ f ) + 2 N μ = N (( 2 μ + d₁ f ) + 2 μ) =

= N (( 2 μ + d₁ f )( +1)+ 2 μ) =

= (( 2 μ + d₁ f )( +1)+ 2 μ) .
