13.Механизмы грузоподъёмных машин. Механизм изменения вылета груза.

Лекция 13– 2часа. [1], c.333-344, [2], c.177-183, [7], c.467–499.

Цель лекции: 1. Изучить конструкцию механизма изменения вылета груза;

2. Изучить принципы расчёта механизмов изменения вылета груза.

План лекции:

13. Служебный

13. Служебный

13. Механизмы грузоподъёмных машин. Механизм изменения вылета груза.

13.1 Механизмы изменения вылета (угла наклона) стрелы с гибкой связью.

13.2 Механизмы изменения вылета (угла наклона) стрелы с жёсткой связью.

13.3 Вопросы для самостоятельного изучения.

13.3.1 Механизмы изменения вылета, обеспечивающие горизонтальное перемещение груза [1], c.337-341, [2], c.181-183.

В поворотных стреловых кранах механизмы изменения вылета предназначены для перемещения груза в радиальном направлении.

Вылет можно изменять двумя способами:

радиальным — перемещение тележки или электротали по стреле;

качанием стрелы в вертикальной плоскости (изменением угла наклона).

Механизмы первого типа аналогичны механизмам передвижения и рассмотрены выше.

Теперь рассмотрим механизмы изменения вылета качанием стрелы. Эти механизмы могут иметь как гибкую, так и жесткую связь привода со стрелой.

13.1Механизмы изменения вылета (угла наклона) стрелы с гибкой связью.

Полиспастные механизмы изменения выпета аналогичны механизмам подъема и состоят из двигателя, редуктора, тормоза и барабана. Натяжение каната подъема стрелы переменно и зависит от угла наклона. Для обеспечения постоянства крутящего момента двигателя могут применяться конические или более сложной конструкции (формы) барабаны.

Механизмы с гибкой связью (с применением канатного полиспаста) применяют для кранов с неуравновешенной стрелой. В этом случае для изменения вылета к стреле необходимо приложить силу F_п (рис.13.1), которую определяют из уравнения моментов всех сил, действующих на стрелу при вылете L, относительно шарнира стрелы.

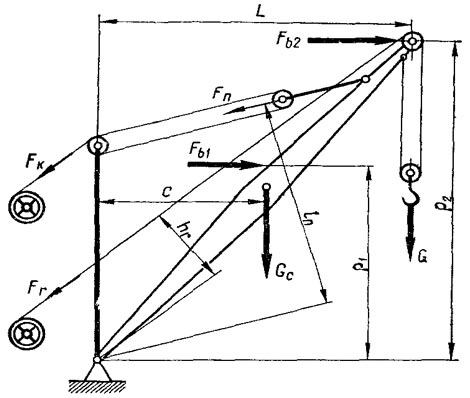

1. Расчётная схема механизма изменения вылета (угла наклона) стрелы с гибкой связью.

На стрелу действуют следующие силы: вес груза G, вес стрелы G_c, ветровые нагрузки F_b1, F_b2, сила натяжения F_г подъемного каната.

F_п l_п + F_г h_г – G L – G_c с – F_b1 p₁ – F_b2 p₂ = 0 ,

где L — плечо действия веса груза (вылет стрелы);

с — плечо действия силы G_c;

h_г — плечо действия силы F_г;

p_1, p₂ — расстояние от центра действия ветровых нагрузок до шарнира стрелы;

l_п — расстояние от силы F_n до шарнира стрелы.

Откуда

F_п = (G L + G_c с – F_г h_г + F_b1 p₁ + F_b2 p₂)/ l_п ,

Для кранов, работающих с высокими скоростями, кроме действия указанных сил необходимо учитывать влияние центробежных сил груза и стрелы.

Максимальное натяжение каната на барабане, соответствующее максимальному вылету стрелы, по аналогии с механизмом подъема

F_к.max = F_п.max / (m η_п η^t),

где m — кратность полиспаста;

η_п — к. п. д. полиспаста;

η — к. п. д. направляющего блока;

t — количество направляющих блоков.

Кратность полиспаста выбирают в зависимости от грузоподъемности крана.

По максимальному натяжению и минимальному запасу прочности выбирается канат.

Силу, действующую на стреловой полиспаст, определяют для нескольких (крайних и средних) положений стрелы.

Строят нагрузочную диаграмму и определяют среднеквадратичную нагрузку:

F_п.ср = ,

где F_ni — усилия в полиспастах для разных промежуточных углов наклона стрелы;

∆l_i — длина полиспаста для каждого промежутка.

Для практических расчетов усилий в стреловом полиспасте можно принимать среднее усилие для конечных положений стрелы — нижнего и верхнего:

F_п.ср = (F_п.max + F_п.min) / 2

Статическая мощность двигателя

N_с = F_п.ср v_пол / η_м ,

где v_пол — скорость сокращения полиспаста;

η_м — к. п. д. механизма.

v_пол = v_ср ,

где v_cp — средняя скорость изменения вылета;

∆l_п = ∆l_max – ∆l_min — величина сокращения полиспаста;

∆а = L_max – L_min — величина изменения вылета.

Мощность двигателя (статическую) можно определись также по среднему усилию в канате F_K, который наматывается на барабан,

N_с = F_к v_к / η_м ,

где v_к — средняя скорость навивки каната на барабан.

Механизмы изменения вылета грузоподъемных кранов и машин с машинным приводом оборудуются тормозами нормально закрытого типа, автоматически размыкающимися при включении привода.

Механизмы изменения вылета с ручным приводом оборудуются грузоупорным тормозом.

Механизмы изменения вылета оборудуются тормозом, имеющим кинематически неразмыкаемую связь с барабаном.

Тормоз механизма изменения вылета, должен обеспечивать тормозной момент с учетом коэффициента запаса торможения не менее 1.5, рассчитанным на максимальный крутящий момент.

М_т = ,

где F_к.max – максимальное натяжение каната на барабане, соответствующее максимальному вылету стрелы, по аналогии с механизмом подъема;

D_.б – диаметр барабана по средней линии навитого каната;

η_мех – к.п.д. механизма;

U_Р– передаточное число редуктора.

Предварительно выбранный двигатель по статическим нагрузкам проверяют из условий нагрева и перегрузки.

Проверка двигателя на продолжительность пуска при минимальном и максимальном усилиях

t_п = + ,

где Т = m_с ω_с² L²/8 + m_гv²/2 — кинетическая энергия стрелы и груза;

J_пр — приведенный к валу двигателя момент инерции вращающихся масс механизма;

ω_с = a/t_nод — угловая скорость вращения стрелы;

а — угол подъема стрелы;

ω — скорость вращения двигателя;

m_c, m_г — массы стрелы и груза;

v — скорость движения груза при подъеме стрелы;

М_п.ср — среднепусковой момент двигателя;

М_с — статический момент при F_max и F_min.

Время подъема стрелы

t_под = ,

где v_п — скорость движения груза при подъеме стрелы или линейная скорость движения конца стрелы.

Статический момент М_с при F_max

М_с = .

Статический момент М_с при F_min

М_с = .

Тормоз проверяют на продолжительность торможения при действии максимального и минимального моментов

t_Т = + ,

где М_т — тормозной момент, развиваемый тормозом.

М'_с — статический момент на валу двигателя при торможении (М'_с = М_с η²_м).

Продолжительности пуска и торможения механизма должны находиться в определенных пределах в зависимости от длины стрелы из условия, чтобы линейное ускорение конца стрелы не превышало 1 м/с².
