3.5 Силы, действующие на шатунную шейку коленчатого вала

Полярную диаграмму силы действующей на шатунную шейку, строят графическим сложением векторов сил К и Т.

Суммарная сила, действующая на шатунную шейку по радиусу кривошипа:

Результирующая сила, действующая на шатунную шейку:

Результаты расчета приведены в таблице 5.

кН

Рисунок 11.

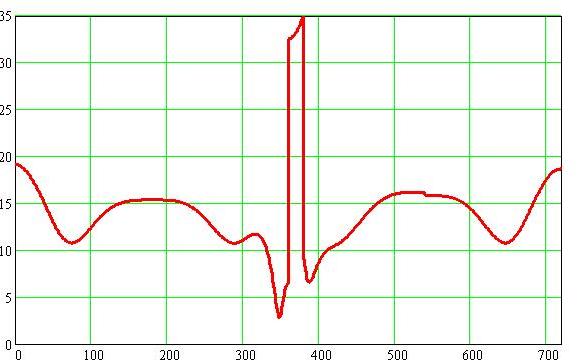

Развернутая диаграмма на шатунную шейку коленчатого вала

кН

КН

Рисунок 12.

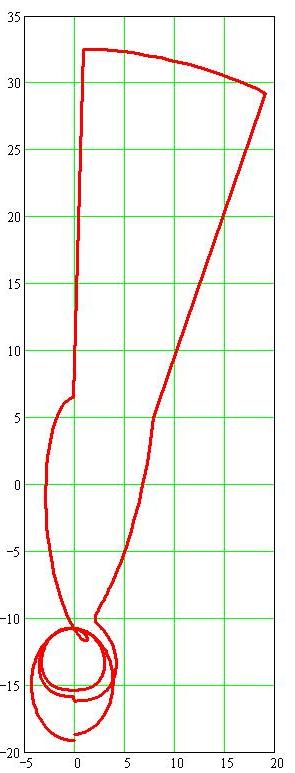

Сила, действующие на шатунную шейку коленчатого вала

3.6 Силы, действующие на коренные шейки коленчатого вала

Результирующая сила, действующая на коренную шейку, определяется геометрическим сложением сил, равных, но противоположных по направлениям силам, передающимся от двух смежных колен:

Сила, действующая на колено вала по кривошипу:

Результирующая сила, действующая на колено вала:

Суммарная сила, действующая на коренную шейку:

Результаты расчета приведены в таблице 5.

кН

Рисунок 13.

Развернутая диаграмма на коренную шейку коленчатого вала

КН

кН

Рисунок 14.

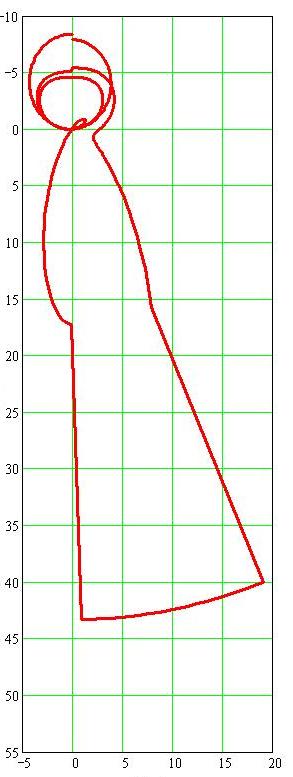

Сила, действующие на коренную шейку коленчатого вала

Таблица 5.

Силы, действующие на коренные и шатунную шейку коленчатого вала

	, кН	, кН	, кН	, кН	, кН
0	-13,7761921	13,776192	-19,161293	19,161293	-19,161293
30	-10,621173	11,392005	-16,006274	16,527833	-16,006274
60	-6,045392	6,48513	-11,430493	11,669032	-11,430493
90	-5,924087	6,195229	-11,309189	11,45355	-11,309189
120	-8,365564	8,906052	-13,750665	14,086018	-13,750665
150	-9,758891	9,914566	-15,143992	15,244775	-15,143992
180	-9,992531	9,992531	-15,377632	15,377632	-15,377632
210	-9,788209	9,945497	-15,17331	15,275248	-15,17331
240	-8,474322	9,04671	-13,859424	14,216625	-13,859424
270	-6,067449	6,486932	-11,45255	11,680219	-11,45255
300	-5,608315	5,664177	-10,993416	11,022019	-10,993416
330	-5,16627	5,169138	-10,551371	10,552776	-10,551371
360	11,840312	11,840512	6,45521	6,45521	6,45521
390	1,894248	6,0319	-3,490853	6,706839	-3,490853
420	-4,786297	5,238353	-10,171399	10,391778	-10,171399
450	-6,518433	7,551102	-11,903541	12,498935	-11,903541
480	-9,224579	10,02918	-14,60968	15,130577	-14,60968
510	-10,596274	10,799476	-15,981375	16,116824	-15,981375
540	-10,806155	10,806155	-16,191256	16,191256	-16,191256
570	-10,215611	10,396846	-15,600713	15,719985	-15,600713
600	-8,76414	9,361524	-14,100516	14,509135	-14,101516
630	-6,068859	6,48995	-11,45396	11,682534	-11,45396
660	-5,909338	6,196259	-11,29444	11,447171	-11,29444
690	-10,2545551	10,922507	-15,619653	16,078827	-15,61953
720	-13,289288	13,289288	-18,674389	18,674389	-18,674384
