3.3. Несущие конструкции покрытия

Стропильные балки имеют закладные детали на верхнем поясе для крепления плит покрытия, на опорных участках – внизу, для приваривания к ним накладных опорных листов, при помощи которых балки крепят к колонам.

Рис. 5 Эскиз стропильной балки

Закладные детали для стропильных балок:

1- закладные детали для крепления плит покрытия;

2- закладные детали для крепления к колоннам;

3- закладные детали для крепления стеновых панелей;

3.4. Покрытие

Ограждающая часть покрытия состоит из несущей части и кровли.

Несущей частью являются плиты покрытия, укладывающиеся на верхние пояса основных несущих конструкций покрытия.

Плиты покрытия – сборные железобетонные ребристые длиной 6 м, шириной 3 м, толщиной 300 мм.

Плиты покрытия обеспечивают жесткий диск покрытия.

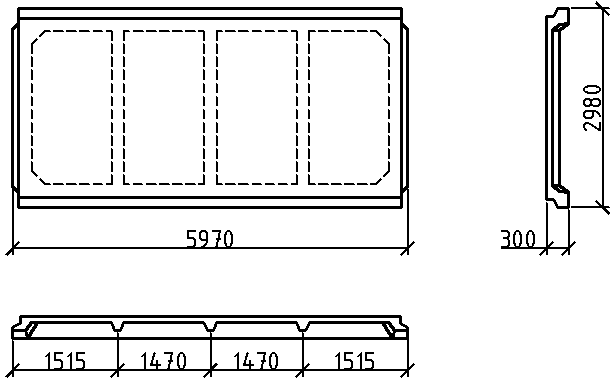

Рис.6 Эскиз плиты

Плиты покрытия крепят к стропильным балкам сваркой не менее чем в трех местах.

Сборные железобетонные ребристые плиты покрытия имеют закладные детали по концам продольных ребер для приварки плит к закладным деталям верхних поясов сборных железобетонных стропильных балок. В полках плит покрытия сверху предусмотрены закладные детали для крепления к ним парапетных стеновых панелей.

Продольные и поперечные швы между плитами покрытия не превышают 35мм, поэтому их заделывают следующим способом: между плитами укладывают полосу рулонного гидроизоляционного материала (из материала основного водоизоляционного кровельного ковра). Сверху это заделывают бетоном класса С 12/15 на мелком заполнителе до уровня верха полки плиты покрытия.

По плитам покрытия после заделки поперечных и продольных швов устраивают кровлю – состав смотри графическую часть (Лист 2).

Участки у воронок усиливаются двумя слоями Изопласта.

В здании запроектирован внутренний организованный водоотвод, количество воронок – 2 штуки. Привязка воронок показана на пане кровли в графической части (лист 2)

3.5. Стены, перегородки.

В здании запроектированы однослойные стены из керамзитобетонных панелей толщиной 300 мм.

Предусмотрены рядовые, парапетные, простеночные, цокольные стеновые панели.

Крепление стеновых панелей по продольному фасаду осуществляется сваркой к закладным деталям колонн, стропильных балок, плит покрытия, по торцевому фасаду – сваркой к закладным деталям фахверковых колонн, плит покрытия, со стальными фахверковыми стойками.

Швы между стеновыми панелями заделывают следующим способом: внутреннюю часть шва заделывают цементно-песчаным раствором марки М100, затем укладывают резиновую пористую уплотняющую прокладку, на прокладку наносится герметизирующая нетвердеющая строительная мастика, наружная сторона шва заделывается полимерцементным раствором.

Кирпичные участки стен выполняют из кирпича толщиной 510 мм.

на растворе М75,

Рис.7.Эскиз стеновых панелей

Рис8. Эскиз стеновой панели удлиненной

Перегородки выполнены из кирпича с армированием. Толщина перегородок 120 мм. Перегородки выполнены из полнотелого кирпича марки КПС 125/35 СТБ 1160-99 на цементно-песчаном растворе М 50 с пластифицирующими добавками. Выполнение кирпичной кладки производится в соответствии с СТБ 846-11:2000.

Проемы в перегородках перекрываются сборными ж/б перемычками (Перемычки запроектированы по серии Б1.038.1-1.1), которые опираются на стены по слою цементно-песчаного раствора М75. Для обеспечения пространственной жесткости и устойчивости в перегородках длинной более 6 м и отсутствием перпендикулярных примыкающих перегородок устанавливаются колонны фахверка. Крепление перегородок к ж/б колоннам производят при помощи закладных деталей и уголков, после чего перегородки оштукатуривают.
