9. Построение геометрических объектов в изометрии

Задание №3 . п1 :

а).Построить в изометрии куб и вписать в видимые стороны эллипсы, указанным на РИС. 17.

б).формат А4 рамка , штамп - размеры выбрать самостятельно исходя из композиционных соображений.

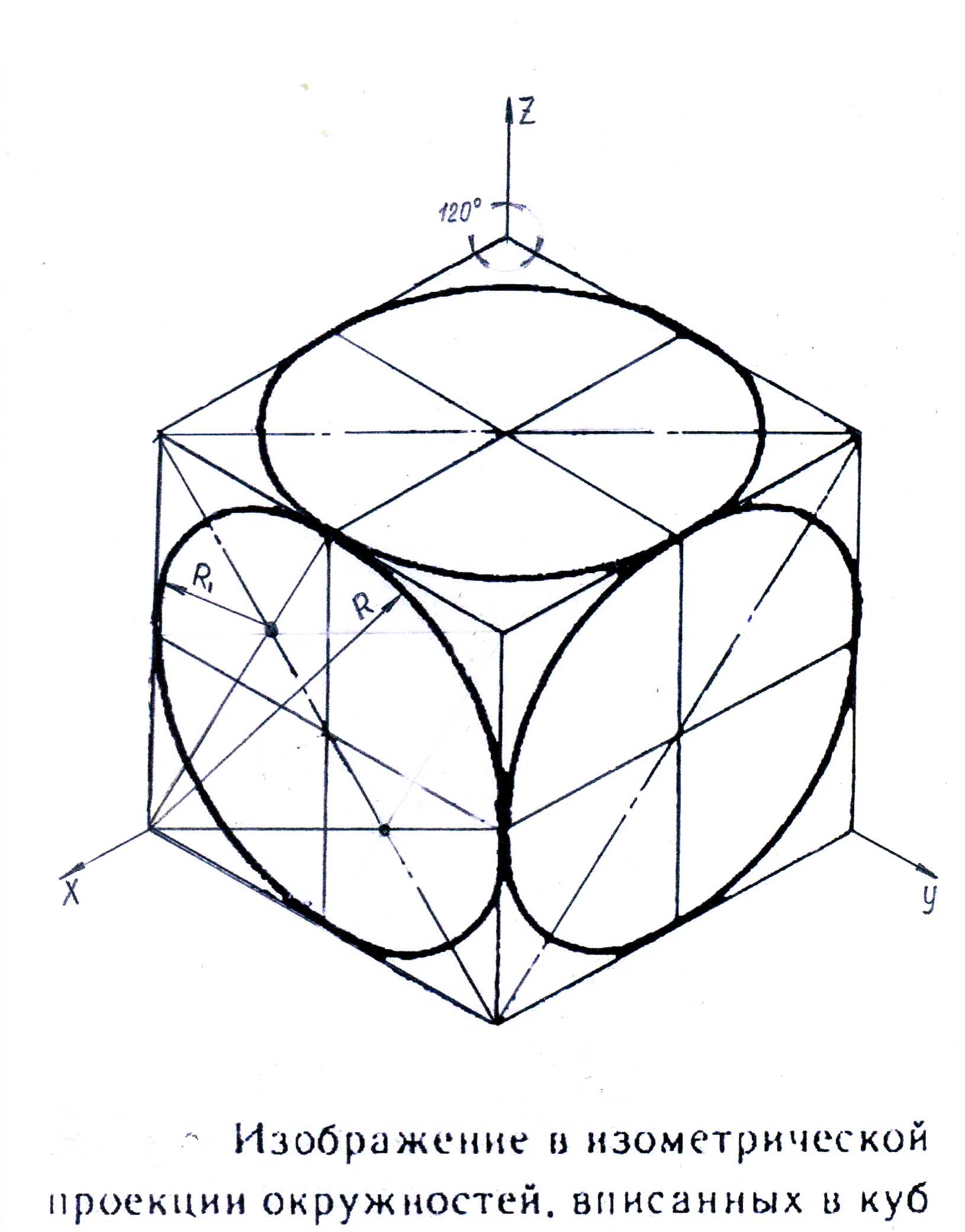

РИС.17 . Изометрия куба с вписанными эллипсами в видимые стороны .

10. Основные понятия о перспективная проекция. Элементы перспективы

а .

Картинная плоскость (КП) - это воображае­мая прозрачная плоскость, на которую прое­цируется изображение трехмерного объекта. КП всегда перпендикуляр­на центральному лучу зрения (ЦЛЗ). Проецирующие лучи проводятся от точки зрения (ТЗ) до точек изображаемого объекта. Перспективной проекцией какой-либо точки объекта считается точка пересечения прое­цирующего луча с картинной плоскостью (КП). Центральный луч зрения (ЦЛЗ) - это проеци­рующий луч, указывающий направление, в ко­тором смотрит наблюдатель.

Точка зрения (ТЗ) - это определенная точка в пространстве, имитирующая глаз КП Основание картины (ОК) - это горизонтальная ­линия пересечения (КП) с предметной плоскостью (ПП) . Расстояние от (ЛГ) до линии ос­нования картины (ОК) равняется расстоянию от точки зрения до (ПП)наблюда­теля

б. Линия горизонта (ЛГ)-это линия пересечения (КП) с горизонтальной линией, проходящей через точку зрения

Главная точка картины - это точка зрения (ТЗ) на линии горизонта (ЛГ), в которой центральный луч зрения(ЦЛЗ) пересекается с (КП) под прямым углом

Предметная плоскость (ПП) –это горизонтальная плоскость, на которой располагаются предмет, зритель и (

).

РИС. 18 . Элементы перспективы .
