Вопрос 14. Цифровая студия
1. Аппаратная реализация

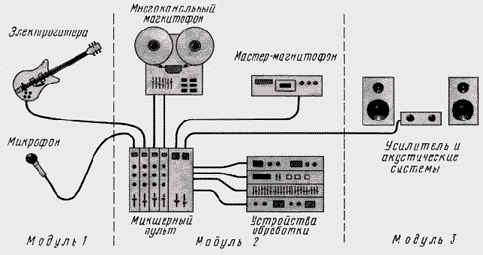

Любая звукозаписывающая студия состоит из трех основных блоков или модулей: модуль получения сигнала от источника звука (музыкальные инструменты, голос), модуль записи, обработки и сведения фонограммы и модуль воспроизведения.
Главным образом, оборудование студий звукозаписи состоит из устройств, способных уловить звук (микрофоны, звукосниматели), обработать звук (микшеры, сигнальные процессоры, компрессоры, компьютерные плагины и.т.д.) записать звук (DAT-магнитофоны, жёсткие диски, аналоговые звукозаписывающие устройства) и воспроизвести звук (студийные мониторы, студийная акустика).
Студийные мониторы — неотъемлемая часть студии звукозаписи. Функция студийных мониторов не только в воспроизведении звука, но и в его мониторинге. Мониторинг — важнейшая составляющая студии. Для мониторинга применяются студийные наушники и студийные мониторы (студийная акустическая система).
В настоящее время во всех студиях звукозаписи используются в основном конденсаторные, ленточные и динамические микрофоны. Они отличаются своими частотными и динамическими характеристиками, чувствительностью и направленостью. Вокальные микрофоны как правило конденсаторные или ленточные построены на большой мембране, имеют повышеный динамический и частотный диапазон и высокую чувствительность. Они устанавливаются на специальной резиновой подставке (иногда её называют паук) для исключения попаданий каких либо вибраций на корпус микрофона.
Представляет собой устройство со множеством аудиовходов, аудиовыходов и коммутаторов. Позволяет суммировать все источники звука (сигнала) в нужной гармонии. Каждый источник проходит через множество каскадов обработки как: предусиление, эквализация, панорамирование, суммирование с альтернативным источником, и.т.д. При этом один такой обработанный сигнал может быть перенаправлен на другой аудиовход микшерного пульта посредством панели коммутации. Сложная система аудиовходов/выходов позволяет каскадообразно обработать аудиосигнал и в конечном итоге включить его в общий микс. Микшерный пульт является чем-то вроде сердца звукозаписывающей студии.
2. Аппаратно-программная реализация

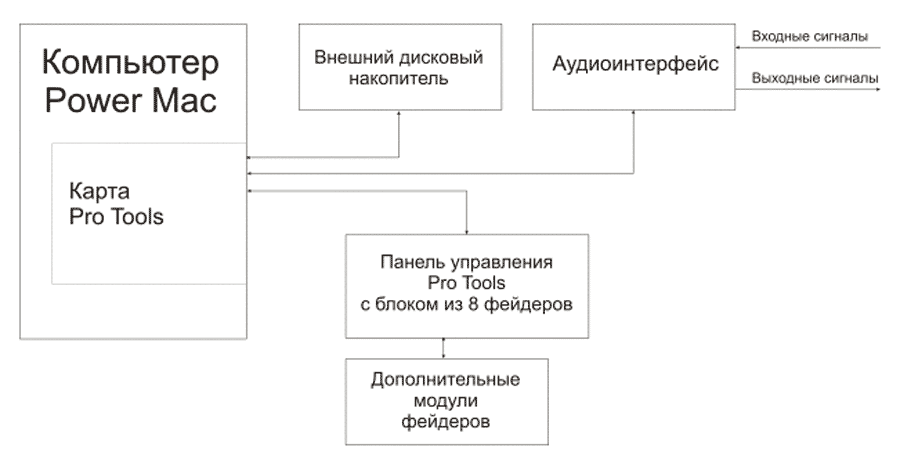

Под аппаратно-программной реализацией студии понимают комплекс на базе Pro Tools HD где, используются специализированные карты расширения HD Core и HD Accel производства Digidesign, которые, в основном, и обрабатывают оцифрованный звуковой сигнал практически в реальном времени. Использование DSP (цифровых звуковых процессоров) позволяет свести задержку (latency) обработанного сигнала до пренебрежительно малой величины (порядка единиц-десятков семплов), что обеспечивает непревзойдённые удобство и гибкость системы Pro Tools|HD при записи. Кроме того, использование DSP освобождает CPU (центральный процессор компьютера) от огромной нагрузки по пересчёту аудио-сигнала и увеличивает в разы быстродействие и надёжность всей системы в целом. Компания Digidesign предлагает для системы Pro Tools HD несколько аудиоинтерфейсов. Все они соединяются с платами (а также друг с другом) посредством коммутационного интерфейса DigiLink, поддерживающего длину соединений до 30 метров (при частоте 96 кГц). При запуске системы программа автоматически определяет модели подключенных аудиоинтерфейсов.
Для удобства использования Pro Tools можно укомплектовать т. н. контроллерами (блок управления). Контроллер предоставляет «железные» органы управления программным обеспечением, такие как фейдеры, кнопки управления транспортом, редактированием. Один из самых больших контроллеров для Pro Tools — C|24, имеет 24 моторизованных, чувствительных к касанию фейдера, управление всеми основными функциями программы, блок студийной связи и прочие «вкусности». Так же в него встроен аудиоинтерфейс с микрофонными предусилителями. Самым крупным и функциональным контроллером для студий является Digidesign ICON.
3. Программная реализация
Компьютер, оснащённый специальным оборудованием, может заменить микшерный пульт. Мультимедийные студии являются недорогим выбором и хорошей альтернативой классическим студиям звукозаписи. Они оснащены многоканальными звуковыми картами студийного класса и специальным программным обеспечением, которое в умелых руках превращает компьютер в мощную студию звукозаписи. Виртуальный микшер в таких программах как Cubase или Adobe Audition имеет идентичный классическому аналоговому микшеру набор функций (подробнее о ПО вопрос №15).
Звуковая карта— дополнительное оборудование персонального компьютера, позволяющее обрабатывать звук (выводить на акустические системы и/или записывать). На момент появления звуковые платы представляли собой отдельные карты расширения, устанавливаемые в соответствующий слот. В современных материнских платах представлены в виде интегрированного в материнскую плату аппаратного кодека. С возрастанием мощности процессоров, постепенно стала отмирать шина ISA, на которой работали все предыдущие звуковые карты, и многие производители переключились на выпуск карты для шины PCI.

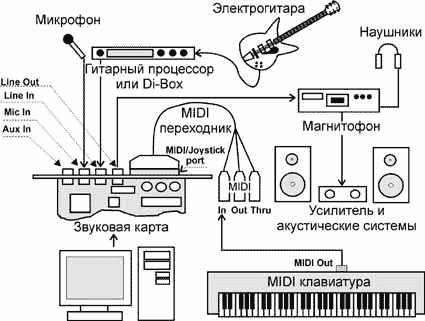

Первым делом в компьютер вставляется звуковая карта. К ее линейному выходу (Line Out) вы подключаете магнитофон, усилитель и колонки, или музыкальный центр, в котором есть все эти устройства. Наушники обязательно понадобятся при работе с микрофоном - иначе возникнет паразитическая обратная связь с колонками, которая будет сопровождаться неприятным свистом.
В MIDI/Joystick порт звуковой карты вставляется стандартный переходник, у которого есть три пятиштырьковых гнезда: MIDI In (MIDI-вход), MIDI Out (MIDI-выход) и MIDI Thru (MIDI-сквозной канал). У любой MIDI-клавиатуры вы найдете соответствующий выход (MIDI Out). Клавиатура подключается к звуковой картой специальным шнуром так, как показано на Рис. 4.1 (MIDI Out соединяется с MIDI In - и никак иначе!).
Последний этап соединений - подключение микрофона в соответствующий вход (Mic In). Если у вас есть какие-нибудь электроинстументы, которые вы собираетесь записывать, то они включаются в линейный вход звуковой карты (Line In).
