Управляемые источники.

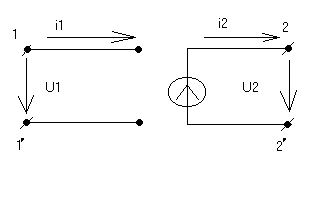

1) Источник напряжения, управляемые током (ИНУТ).

e₂=Z₂₁*i₁ (ИНУТ)

U₁=0 (короткое замыкание)

U₂=e₂=Z₂₁*i₁

DetZ=0, следовательно Y= (не будет)

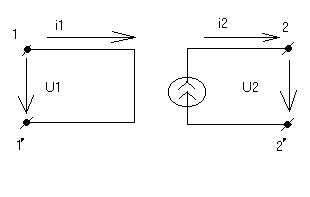

2) Источник тока, управляемый напряжением (ИТУН)

J₂ = g₂₁*U₁

i₁=0 - разомкнут

i₂=J₂=g₂₁*U₁

Y =

detY=0 следовательно Z – не существует

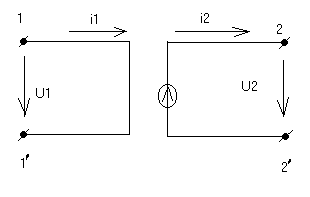

3) Источник тока управляемый током (ИТУТ)

J₂=kⁱ₂₁*i₁

U₁=0 – замкнута

i₂= J₂= kⁱ₂₁*i₁

H =

4) Источник напряжения управляемый напряжением (ИНУН)

e₂=k^u₁₂*U₁

i₁=0

U₂=e₂=k^u₂₁*U1

Существует только коэф передачи по напряжению. Нет матриц Y, Z, H

Входная ветвь (11^’) называется управляющей. Выходная ветвь (22’)называется управляемой. Являются не взаимными 4-ч полюсниками.
