Оборудование сварочных постов

При выполнении производственных операций за рабочим или бригадой рабочих закрепляется рабочее место в виде участка про­изводственной площади, оснащенной, согласно требованиям тех­нологического процесса, соответствующим оборудованием и не­обходимыми принадлежностями. Рабочее место электросварщи­ка, оборудованное всем необходимым для выполнения сварочных работ, называют сварочным постом. Сварочные посты могут быть стационарными или подвижными. От правильной организации рабочего места в значительной степени зависят высокая произво­дительность труда сварщиков и качество сварных швов и соедине­ний.

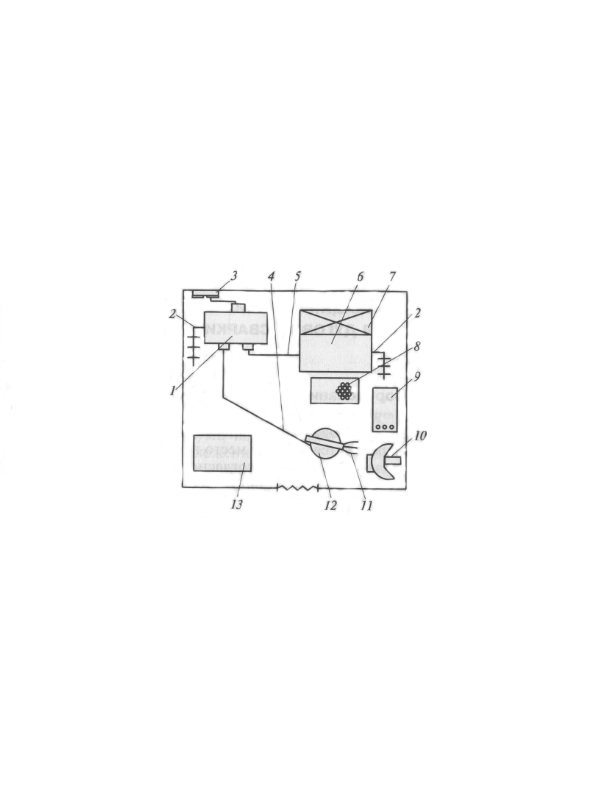

Рис. 9. Планировка сварочной кабины: 1 – источник питания дуги; 2 – заземление; 3 – пускатель источника питания; 4 и 5 – прямой и обратный токоподводящие провода; 6 – стол; 7 – вентиляция; 8 – коврик; 9 – электроды; 10 – щиток; 11 – электрододержатель; 12 – стул; 13 – ящик для отходов

Характерные электроприёмники производства

Характеристики источников питания дуги и требования к ним

Для создания устойчивого дугового разряда между электродом и свариваемым изделием к ним необходимо подвести напряжение от специального источника питания электрическим током. Такой источник должен обеспечивать легкое и надежное возбуждение дуги, устойчивое ее горение в установившемся режиме сварки, регулирование мощности (силы тока). Одной из характеристик источников тока является внешняя вольт-амперная характерис­тика, представляющая собой зависимость напряжения на выход­ных зажимах источника от силы тока нагрузки и выражаемая гра­фически.

В нешние вольт-амперные характеристики источников питания сварочной дуги (рис. 10.1) могут быть падающими (напряжение уменьшается с увеличением сварочного тока), жесткими (умень­шения напряжения с увеличением силы тока не происходит), воз­растающими (при увеличении силы тока напряжение возрастает). Наиболее часто используют источники с характеристиками пер­вого типа. Между статической вольт-амперной характеристикой дуги и внешней характеристикой источника питания должно быть определенное соответствие.

Рис. 10. 1. Внешние вольт-амперные характеристики источников питания дуги:

1 – крутопадающая; 2 – пологопадающая; 3 – жесткая; 4 – возрастающая.

При стабильном горении дуги требуется выполнение условий

Где — напряжение дуги и источника соответственно; - ток дуги и источника соответственно.

П ри совмещении вольт-амперных характеристик источника тока 2 и дуги 1 (рис. 10.2) такое условие может выполняться в двух точках А и В. Однако устойчивый процесс существования дуги будет лишь в точке А

Рис. 10.2. Совмещение вольт-амперных характеристик дуги 1 и источника тока 2:

А и В – точки стабильного горения дуги.

Выбор источника питания по типу внешней характеристики производят в зависимости от способа сварки и конкретных усло­вий ведения процесса.

Источники сварочного тока могут работать в одном из свароч­ных режимов: перемежающемся, повторно-кратковременном и продолжительном.

В перемежающемся режиме работа под нагрузкой в течение вре­мени t_н чередуется с холостым ходом в течение времени t_{х х}, когда источник силы тока не отключается от сети.

Такой режим работы характерен для источников при ручной дуговой сварке, а также для автоматической и механизированной сварки на постоянном токе. Для ручной сварки в большинстве случаев источники имеют номинальную продолжительность на­грузки, равную 20; 35 и 60 %.

В повторно-кратковременном режиме работа под нагрузкой че­редуется с временем пауз, когда источник полностью отключает­ся от сети на время tп. Такой режим характерен для автоматической и механизиро­ванной сварки на переменном токе, а источники имеют продол­жительность включения( ), равную 60 % и более.

В продолжительном режиме источник питания может работать под нагрузкой непрерывно (многопостовые источники). Все сва­рочные источники в промышленности квалифицируются по ряду признаков. На переменном токе работают сварочные трансформа­торы, генераторы повышенной частоты; на постоянном токе — генераторы, выпрямители. Также классификацию проводят по конструктивным особенностям, виду внешних характеристик, количеству одновременно подключаемых постов сварки и др. Тре­бования к источникам и их характеристики определяются соот­ветствующими стандартами.
