5 Анатомия клинкового оружия. Шпага

Шпага — от итальянского «spada» - клинковое оружие с длинным прямым узким или средней ширины клинком и сложной гардой, состоящей из чашки, одной или нескольких дужек различной формы и крестовины, или только из системы дужек и крестовины.

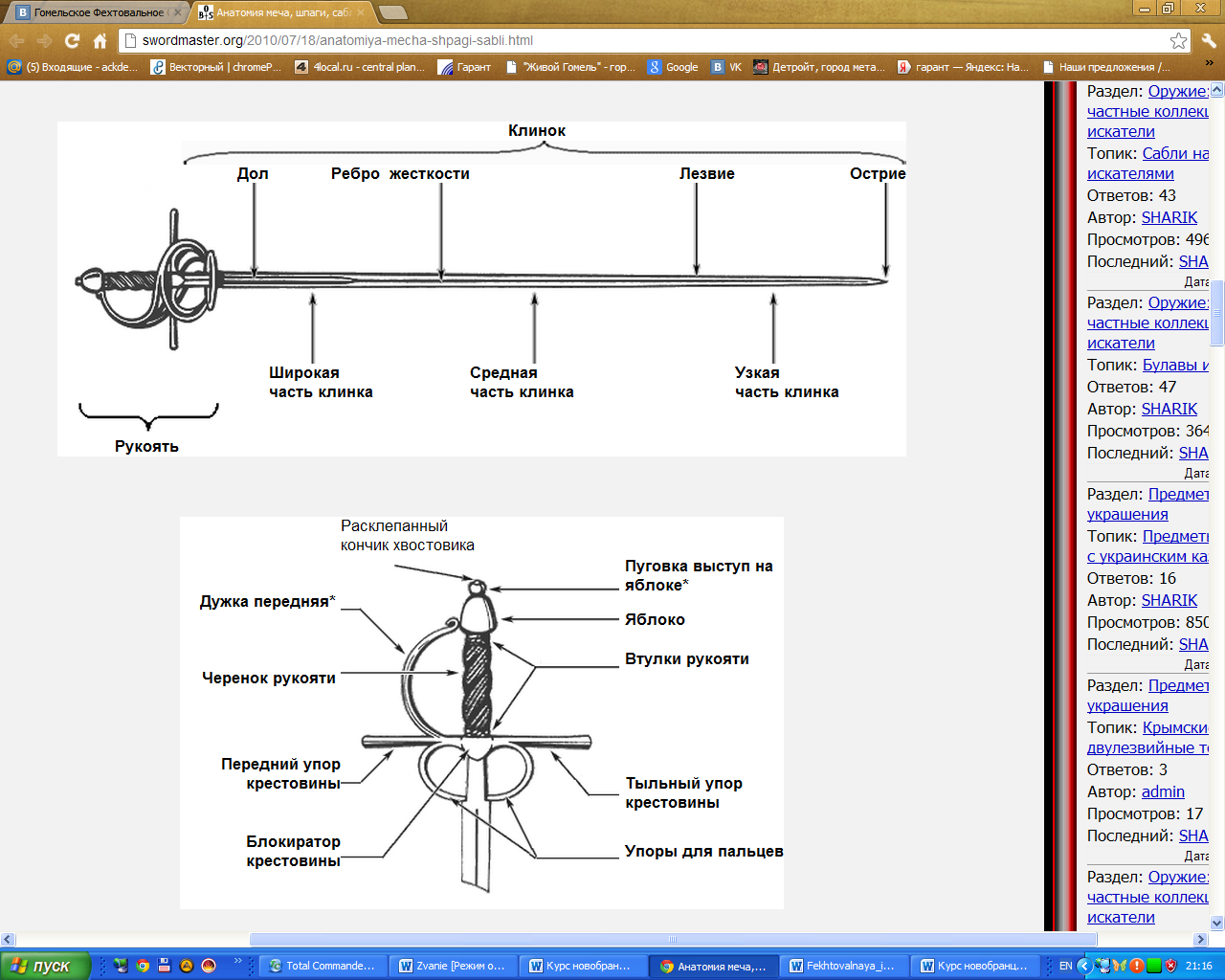

Рисунок – Структурная схема шпаги

Клинок (полоса) - основная часть клинкового оружия в виде стальной прямой или изогнутой полосы с однолезвийной или двулезвийнойзаточкой, или граненого стержня. Сечение клинка могло быть самым разнообразным: шестигранным или ромбовидным (шпаги), клиновидным (сабли) и т. д. Для обозначения плоскости или стороны клинка иногда используется устаревший термин «голомень».

Рукоять (эфес, крыж) - от немецкого «Gefass» - составная часть клинкового оружия, представляющая собой совокупность черенка, головки и гарды. Во многих случаях (кавказские и азиатские шашки, различные ножи и т. д.) рукоять состоит из одного только черенка и в таком случае он называется рукоятью.

Дужка (косица, бигель) — составной элемент гарды клинкового оружия. Передняя дужка соединяет головку рукояти с крестовиной или чашкой. Боковые дужки обычно ответвляются от передней и соединяются с чашкой или крестовиной.

Щиток — широкая часто узорчатая пластинка пластинка, составная часть гарды.

Чашка эфеса — плоская или выгнутая в сторону острия клинка металлическая пластина разнообразной формы, смонтированная на крестовине и являющаяся составной частью гарды.

Пуговка — полукруглый или граненый выступ сверху па головке рукояти.

Рисунок – Структурная схема рукояти шпаги

Втулка — (оковка, больстер, гайка) — широкая металлическая кольцеобразная или граненая деталь на рукояти клинкового оружия, крепящая последнюю на хвостовике клинка, а также предотвращающая ее раскалывание.

6 Анатомия клинкового оружия. Сабля

Сабля — клинковое оружие с длинным изогнутым однолезвий-ным клинком и довольно простой гардой.

Рисунок - Сабля

Елмань  — расширенная нижняя часть клинка, имеющая двулезвийную заточку. Встречается преимущественно у восточных сабель. В XVII-ХIX веках клинки с елманями изготавливались и для некоторых образцов европейских сабель.

Обух (обушок, тупье, тылье, спинка) — незаточенная кромка клинка, противоположная лезвию.

Перекрестье — полукруглые или прямоугольные расширения или накладки в средней части крестовины, расположенные перпендикулярно к ней. Перекрестье служило для захвата клинка противника, а также для удержания клинка в ножнах.

7 Ножны

Ножны (ножна) - металлический, деревянный или кожаный футляр для клинка, снабженный какими-либо приспособлениями для подвески (кольца, крючок, скоба и т.д.). Ножны подвешиваются к поясной или плечевой портупее с помощью так называемых пасовых ремешков.

Рисунок - Ножны

Устье (верхний наконечник, верхняя оковка, верхняя обоймица) — верхняя деталь металлического прибора кожаных или деревянных ножен клинкового оружия, предохраняющая верхний конец ножен от повреждений. Устьем иногда называют также и отверстие, в которое вставляется клинок при вкладывании в ножны.

Наконечник ножен — нижняя деталь металлического прибора деревянных или кожаных ножен, предохраняющая их конец от повреждений.

Лопасть — подвешивавшаяся к поясному ремню большая конусовидная кожаная или матерчатая петля, в которую вставлялись ножны клинкового холодного оружия или штыка.

Портупея — от французского «porte-epee» - система ремней для подвески и ношения клинкового оружия.

Пасовые ремни портупеи — короткие ремешки, соединяющие основной плечевой или поясной ремень портупеи с ножнами клинкового оружия. Продевались в кольца или скобы па ножнах.

Скоба — выгнутая прямоугольная или полукруглая деталь на устье ножен, предназначенная для продевания короткого пасового ремешка портупеи.

Гайка  — узкая металлическая пластина, обхватывающая ножны и имеющая ушко с кольцом для ремешка портупеи. Широкие фигурные гайки обычно назывались обоймицами.

О6оймица (оковка, обойма, бряцар) — широкая фигурная металлическая обкладка в средней части деревянных или кожаных ножен, имеющая ушко с кольцом для пасового ремешка портупеи.

Кольцо —  деталь ножен клинкового оружия, к которой крепится пасовый ремешок портупеи.

Башмак (гребень, гребешок, гривка) — металлическая фигурная пластина, предохраняющая нижний конец стальных ножен или наконечник кожаных ножен от протирания при волочении по земле. Особым шиком считалось крепление в башмаке вращающегося колесика, при атом сабля или палаш не просто касались брусчатки или асфальта, а катились рядом с владельцем. Такую вольность, мода на которую пришла из Германии, позволяли себе только некоторые офицеры русских гвардейских кавалерийских полков, квартировавших в столице.
