21. Назначение, классификация и конструкции дифференциалов

Механизм трансмиссии, распределяющий крутя­щий момент двигателя между ведущими колесами и ведущими мо­стами автомобиля, называется дифференциалом. Дифференциал слу­жит для обеспечения ведущим колесам разной скорости вращения при движении автомобиля по неровным дорогам и на поворотах.

Разная скорость вращения ведущим колесам, проходящим раз­ный путь на поворотах и неровных дорогах, необходима для их качения без скольжения и буксования. В противном случае повы­сится сопротивление движению автомобиля, увеличатся расход топлива и износ шин.

Дифференциал, распределяющий крутящий момент двигателя между ведущими колесами автомобиля, называется межколесным. Дифференциал, который распределяет крутящий момент дви­гателя между ведущими мостами автомобиля, называется меж­осевым.

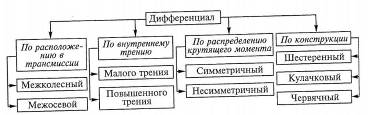

На большинстве автомобилей применяются конические дифференциалы, симметричные и малого трения.

22. Назначение, классификация и конструкции мостов. Типы применяемых полуосей.

Мостами автомобиля называются метал­лические балки с колесами. Мосты служат для установки колес и поддерживания несущей системы автомобиля (рамы, кузова). На автомобилях применяются различные типы мостов.

Ведущим называется мост с ведущими колесами, к которым подводится крутящий момент двигателя. На автомобилях ведущими мостами могут быть только передний, только средний и задний или одновременно все мосты. Наибольшее распространение полу­чили задние ведущие мосты на автомобилях ограниченной прохо­димости с колесной формулой 4 х 2 и предназначенные для экс­плуатации на дорогах с твердым покрытием и сухих грунтовых дорогах.

Управляемым называется мост с ведомыми управляемыми ко­лесами, к которым не подводится крутящий момент двигателя. Управляемыми на большинстве автомобилей являются передние мосты.

Комбинированным называется мост с ведущими и управляемыми одновременно колесами. Комбинированные мосты применяются в качестве передних мостов в переднеприводных легковых авто­мобилях ограниченной проходимости, в полноприводных авто­мобилях повышенной проходимости и на автомобилях высокой проходимости, предназначенных для эксплуатации в тяжелых до­рожных условиях.

Поддерживающим называется мост с ведомыми колесами, ко­торые не являются ни ведущими, ни управляемыми. Наибольшее применение поддерживающие мосты получили на прицепах и полуприцепах. Они применяются также на многоосных грузовых автомобилях и в качестве задних мостов на переднеприводных лег­ковых автомобилях.

Валы трансмиссии, соединяющие дифференциал с колесами ведущего моста автомобиля, называются полуосями. Полуоси служат для передачи крутящего момента двигателя от дифференциала к ведущим колесам.

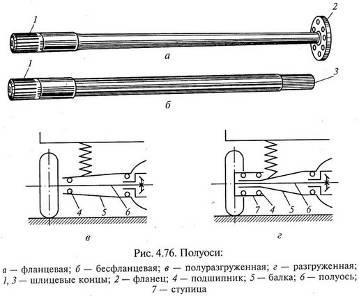

На автомобилях применяются различные типы полуосей.

Фланцевая полуось представляет собой вал, ко­торый изготовлен за одно целое с фланцем. Фланец находится на наружном конце полуоси и служит для крепления ступицы или диска колеса. Внутренний конец полуоси имеет шлицы для соединения с полуосевой шестерней дифференциала. Фланцевые полуоси получили наибольшее применение.

Бесфланцевая полуось представляет собой вал, наружный и внутренний концы которого имеют шлицы. Шлицы наружного конца предназначены для установки фланца крепле­ния полуоси со ступицей колеса, а шлицы внутреннего конца для связи с полуосевой шестерней дифференциала.

При движении автомобиля, кроме крутящего момента, полуоси могут быть нагружены изгибающими моментами от сил, действу­ющих на ведущие колеса при прямолинейном движении на по­вороте, при торможении, заносе и т.п. Нагруженность полуосей зависит от способа их установки в балке ведущего моста.

Полуразгруженная полуось наружным концом опирается на подшипник, установленный в балке заднего мо­ста. Полуось не только передает крутящий момент на ведущее ко­лесо и работает на скручивание, но и воспринимает изгибающие моменты в вертикальной и горизонтальной плоскостях от сил, действующих на ведущее колесо при движении автомобиля. Полу­разгруженные полуоси применяются в задних ведущих мостах лег­ковых автомобилей и грузовых автомобилей малой грузоподъем­ности.

Разгруженная полуось имеет ступицу /колеса, установленную на балке моста на двух подшипниках. В резуль­тате все изгибающие моменты воспринимаются балкой моста, а полуось передает только крутящий момент, работая на скручива­ние. Разгруженные полуоси применяются в ведущих мостах авто­бусов и грузовых автомобилей средней и большой грузоподъем­ности.
