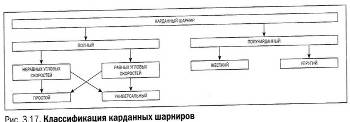

15. Назначение и классификация карданных шарниров
Карданным шарниром, или карданом, называется подвижное соединение, обеспечивающее передачу вращения между валами, оси которых пересекаются под углом.
В автомобилях применяются карданные шарниры неравных и равных угловых скоростей.
Карданные передачи с шарнирами равных угловых скоростей на автомобилях применяются для привода передних управляемых и одновременно ведущих колес. Одновальные и двухвальные карданные передачи с шарнирами неравных угловых скоростей на автомобилях применяются для соединения коробки передач, раздаточной коробки и ведущих мостов.
16. Карданные шарниры неравных угловых скоростей. Кинематика карданных шарниров

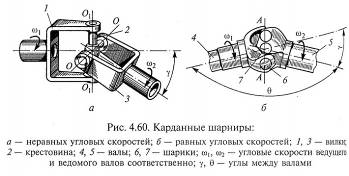

Карданный шарнир неравных угловых скоростей (асинхронный) состоит из вилки ведущего вала, вилки ведомого вала и крестовины, соединяющей вилки с помощью игольчатых подшипников. Вилка может поворачиваться относительно оси крестовины и одновременно с крестовиной поворачиваться относительно оси при передаче вращения с ведущего вала на ведомый при изменяющемся угле у между валами.
Если ведущий вал повернется на некоторый угол а, то ведомый вал за это время повернется на какой-то другой угол и соотношение между углами поворота валов будет:
tgα=tgcosγ
Следовательно, валы вращаются с разными скоростями (ω1≠ω2), а ведомый вал — еще и неравномерно. Неравномерность вращения валов тем больше, чем больше угол у между валами. При этом неравномерное вращение валов вызывает дополнительную динамическую нагрузку на детали трансмиссии и увеличивает их изнашивание.
Для устранения неравномерного вращения используют два карданных шарнира неравных угловых скоростей, которые устанавливают на концах карданного вала. При этом вилки карданных шарниров, соединенные с карданным валом, располагаются в одной плоскости. Тогда неравномерность вращения, создаваемая первым карданным шарниром, выравнивается вторым карданным шарниром, и ведомый вал вращается равномерно со скоростью ведущего вала.
Карданные шарниры неравных угловых скоростей допускают передачу вращения при углах у между валами до 15...20°.
17. Карданные шарниры равных угловых скоростей. Существующие конструкции шарниров

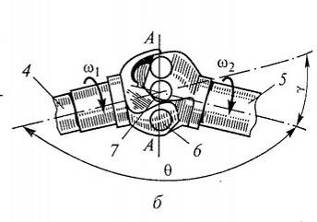

Карданный шарнир равных угловых скоростей (синхронный) состоит из фасонных вилок, изготовленных за одно целое с ведущим и ведомым валами. Вилки имеют овальные делительные канавки, в которых находятся рабочие шарики 6. Центрирование вилок осуществляется шариком, размещенным в сферических углублениях внутренних торцов вилок.

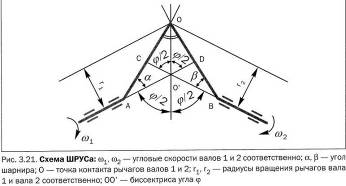

Вращение с вала на вал передается через рабочие шарики. Канавки вилок имеют специальную форму, которая независимо от изменения угла у между валами обеспечивает расположение рабочих шариков в плоскости АА, делящей угол θ пополам. В результате этого оба вала вращаются с равными скоростями (ω1=ω2).
Шариковый шарнир такого типа может передавать вращение при углах у между валами, достигающих 30... 32°.
Шарнир прост по конструкции и сравнительно недорог при изготовлении. Однако он имеет ускоренное изнашивание из-за наличия скольжения рабочих шариков относительно канавок и высокого давления между шариками и канавками.
