- •1. Классификация транспортных средств.
- •2. Назначение агрегатов трансмиссии, её структура, кинематические схемы трансмиссий.
- •3. Назначение, классификация сцеплений. Требования предъявляемые к сцеплениям.
- •4. Назначение, конструкция, принцип действия однодискового сцепления. Применяемые нажимные пружины. Фрикционные материалы накладок.
- •5. Назначение, конструкция, принцип действия двухдисковых сцеплений. Применяемые нажимные пружины. Фрикционные материалы накладок.
- •6. Конструкции механического привода сцепления.
- •7. Конструкция гидравлического привода сцепления.
- •8. Конструкция пневматического и пневмогидравлического усилителей привода сцепления.
- •9. Назначение, классификация коробок передач. Требования, предъявляемые к коробкам передач.
- •10. Конструкции двухвальных коробок передач. Способы и механизм переключения передач. Смазка коробок.
- •11. Конструкции трехвальных коробок передач. Способы и механизм переключения передач. Смазка коробок.
- •12. Назначение, конструкции и принципы действия делителей и демультипликаторов.
- •13. Назначение, конструкции и принцип действия синхронизаторов коробок передач
- •14. Назначение, конструкция, принцип действия карданных передач. Требования, предъявляемые к карданным передачам.
- •15. Назначение и классификация карданных шарниров
- •16. Карданные шарниры неравных угловых скоростей. Кинематика карданных шарниров
- •17. Карданные шарниры равных угловых скоростей. Существующие конструкции шарниров
- •18. Назначение, конструкции и области применения одинарных главных передач.
- •19. Назначение, конструкции и области применения двойных центральных главных передач
- •20. Назначение, конструкции и область применения двойных разнесенных и двухступенчатых главных передач.
- •21. Назначение, классификация и конструкции дифференциалов
- •22. Назначение, классификация и конструкции мостов. Типы применяемых полуосей.
- •23. Назначение, классификация и конструкции раздаточных коробок. Механизмы управления раздаточными коробками
1. Классификация транспортных средств.
Подвижным составом автомобильного транспорта называют автомобили, автомобильные поезда, прицепы и полуприцепы.
Подвижной состав служит для выполнения транспортных и не-транспортных работ — перевозки грузов, пассажиров и специального оборудования для производства различных операций.
Подвижной состав автомобильного транспорта очень разнообразен. Подвижной состав общего назначения служит для выполнения различных транспортных перевозок, специализированный — только определенных транспортных перевозок, а специальный — для производства разнообразных нетранспортных работ.

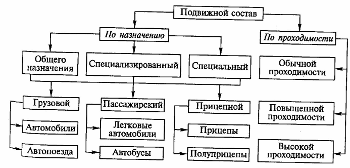

Классификация типов подвижного состава автомобильного транспорта по назначению и проходимости
2. Назначение агрегатов трансмиссии, её структура, кинематические схемы трансмиссий.
Трансмиссией называется силовая передача, осуществляющая связь двигателя с ведущими колесами автомобиля.
Трансмиссия служит для передачи от двигателя к ведущим колесам мощности и крутящего момента, необходимых для движения автомобиля.
На автомобилях применяются трансмиссии различных типов (рис. 4.2).
Наибольшее распространение на автомобилях получили механические ступенчатые трансмиссии и гидромеханические трансмиссии. Другие типы трансмиссий на автомобилях имеют ограниченное применение.
Конструкция трансмиссии зависит от типа автомобиля, его назначения и взаимного расположения двигателя и ведущих колес.
Типы трансмиссий автомобилей
Трансмиссия делится по конструкции (механическая, гидрообъемная, электрическая, гидромеханическая, электромеханическая) и по изменению крутящего момента (ступенчатая, бесступенчатая,комбинированная).
Назначение агрегатов трансмиссии.
Сцепление служит для временного разъединения двигателя и трансмиссии и плавного их соединения.
Коробка передач служит для изменения крутящего момента на ведущих колесах автомобиля, длительного разъединения двигателя и трансмиссии и получения заднего хода.
Раздаточная коробка служит для увеличения тяговой силы на ведущих колесах и повышения проходимости автомобиля. Она одновременно выполняет функции демультипликатора, что позволяет увеличить диапазон передаточных чисел коробки передач и эффективное использование автомобиля в различных дорожных условиях.
Карданная передача служит для передачи крутящего момента между валами механизмов, взаимное положение которых может быть постоянным или меняться при движении автомобиля.
Мосты служат для установки колес и поддерживания несущей системы автомобиля (рамы, кузова).
Кинематические схемы трансмиссии.
Схема с передним расположением двигателя и задними ведущими колесами.
2- сцепление, 3-коробка передач, 4- карданная передача, 6- главная передача, 7 дифференциал и полуоси 8.
Схема с передним расположением двигателя и полноприводная.
2- сцепление, 3-коробка передач, 4- карданная передача, задний мост 5, раздаточная коробка 10, 9 –ШРУС.
3. Назначение, классификация сцеплений. Требования предъявляемые к сцеплениям.
Назначение и типы. Сцеплением называется силовая муфта, в которой передача крутящего момента обеспечивается силами трения, гидродинамическими силами или электромагнитным полем. Такие муфты называются соответственно фрикционными, гидравлическими и электромагнитными.
Сцепление служит для временного разъединения двигателя и трансмиссии и плавного их соединения. Временное разъединение двигателя и трансмиссии необходимо при переключении передач, торможении и остановке автомобиля, а плавное соединение — после переключения передач и при трогании автомобиля с места.
При движении автомобиля сцепление во включенном состоянии передает крутящий момент от двигателя к коробке передач и предохраняет механизмы трансмиссии от динамических нагрузок возникающих в трансмиссии. Так, нагрузки в трансмиссии возрастают при резком торможении с двигателем, при резком включении сцепления, неравномерной работе двигателя и резком снижении частоты вращения коленчатого вала, наезде колес на неровности дороги и т.д.
Типы сцеплений, классифицированных по различным признакам.
К конструкции сцепления предъявляются следующие требования: павность включения, частота переключения, предохранение трансмиссии от динамических нагрузок.
