16.Электрическая цепь с (r) активным элементом.
Определим
ток резистивного элемента включенного
в схему, если напряжение на нем изменяется
по следующему з-ну:
.
Определим
положительные направления тока и
напряжения на схеме. Для мгновенного
значения тока в соответствии с зак-ом
Ома для цепи постоянного тока, можно
записать:
.
Сравнивая (1) и (2) получим:
.
Сдвиг фаз между током и напряжением:
.
Амплитудное значение-
.
Действующее значение-
.
В комплексной форме соотношение м/у
током и напряжением для R-элементов
имеют следующий вид:
-комплексная
амплитуда напряжения. Комплексное
сопротивление в электротех-ке обозначается
числом(буквой)
.
И показывает, что это величина не явл.
функцией времени.
.
Комплексное сопротивление резистивного
элемента явл-ся действ-им положительным
число = активному сопротивлению R.
З-н Ома для комплексных амплитуд и
комплексных действующих значений имеет
след-щий вид:
.

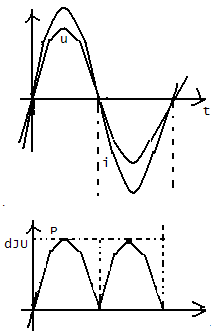

Рассмотрим энергетические процессы в
цепи с R-элементом.
Работу совершаемую в электрич. цепи
будем характеризовать скоростью
поступления энергии или иначе, мгновенной
мощностью.
,
где i-мгновенный
ток, u-мгновенное
напряжение.
,
.
-
совпадают
т.к.
.
Т.о.мгновенная мощность колеблется с угловой частотой 2W в пределах[0;2JU], где JU- действующее значение тока и напряжения. Энергетический процесс принято характеризовать средним значением мощности за период, кот.наз-т активной мощностью и обозначают Р. Т.о. активная мощность активного R-элемента определяют по след. фор-ле:
.
Активная
мощность харак-етработу совершаемую в
цепи за период. Энергия необратимо
преобразуемая в др. виды энергии
определ-ся как интеграл от активной
мощности за период.
.Т.о. ток с действующим значением J
по совершаемой им работе эквивалентен
постоянному току, имеющему тоже значение
J.
17. Электрическая цепь индуктивным (l)-элементом.
Р
ассм.
электр. цепь в которую включен индуктивный
элемент. Пусть в этой цепи ток измен-ся
по следующему з-ну:
.
При прохождении тока по катушке
переменного тока в ней возбуждается Е
самоиндукции, кот-ое будет=
. Тогда мгновенное значение тока на
L-элементе
будет определятся след. образом:
.
Если катушка (индуктивность) идеальная,
то сопротивление r=0,напряжение
на катушке
.
Т.о. получили выражение для мгновенного
напряжения на катушке:
.
В общем случае мгновенное значение
напряжения:
.Т.о.
при синусоидальном напряжении на
индуктивном элементе ток также
синусоидален. Ток и напряжение изменяются
с одинаковой частотой при этом напряжение
опережает ток на четверть периода и
сдвиг фаз между током и напряжением на
индуктивном элементе =
.
Величину LW
имеющую размерность Ом наз. индуктивным
сопротивлением и обозначают
.
В комплексной форме, комплексное
сопротивление для индуктивного элемента
=
.
Индуктивное сопротивление L-элемента
явл. положительным линейным числом,
модуль которого =
.
З-н Ома записвывается след-им образом:
.
Мгновенная
мощность индуктивного элемента опред-ся
аналогично и равно:
.
В
1ю четверть периода направления напряжения
и тока совпадают, мгновенная мощность….
и это означает, что индуктивный элемент
потребляет энергию от источника. В
след-ей четверти периода направление
тока и напряжения противоположны,
поэтому Р отрицательно, а это означает,
что индуктивный элемент явл.
источником
и высвобождает энергию запасённую
магнитным полем. Энергия запасаемая
магнитным полем в 1ой четверти периода,
а также высвобождаемая во 2 четверти
периода, пропорциональна заштрихованной
площади, ограниченной синусойдой
мощности и осью абсцисс. К моменту
времени T/2 когда ток принимает 0 значение
весь запас энергии будет возвращен
источнику. Активная мощность характер-ая
необратимые превращения энергии и
опред-ая средним значением мгновенной
мощности за период =0.
.
В цепи с идеальным индуктивным элементом
не совершается работа, а происходит
периодический обмен между источником
и магнитным полем энергии. Интенсивность
этого обмена характер-тся наибольшей
скоростью поступления энергии в магнитное
поле, которая наз. реактивной мощностью.
Реактивная мощность имеет размерность
Вт. Однако, единица активной мощности
имеют название вольт ампер реактивной
(ВАР) и определяется по след.формуле
