1, 15 Билет
1 - Дифференциация тарифных ставок на ЭЭ
Дифференциация тарифных ставок на ЭЭ позволяет согласовать экономические интересы производителей, потребителей и региона в целом.
дифференциация тарифных ставок по группам и категориям потребителей (промышленность, население, сельское хозяйство, транспорт и т.д.)
Дифференциация по категориям потребителей применяется в целях более полного учета энерготехнологических характеристик представителей основных тарифных групп.
Временная дифференциация тарифов (вызвана неравномерностью электропотребления и заключается в применении ставок, различающихся по часовым зонам суток, дням.
В часы ночного минимума нагрузки энергосистемы, когда имеются свободные мощности и прирост выработки возможен с наименьшими издержками, устанавливаются пониженные ставки платы за электроэнергию.
В зависимости от характера годового графика нагрузки энергосистемы назначаются различные ставки для зимнего и летнего сезонов.
дифференциация тарифных ставок по уровням напряжения
При этом в сетях низкого, среднего и высокого напряжения применяются разные ставки платы за мощность и электроэнергию.
2 - Оценка экономического значения реактивной энергии
От платы за реактивную энергию освобождаются население и потребители <30 000 КВт*ч.
За превышение экономического значения реактивной энергии энергосберегающей организацией взимается надбавка 8% от стоимости КВт*часа. Диапазон от 0 до Wр.э. потребителем не оплачивается.
Величина реактивной энергии, предъявляемая к оплате:
Wр.ф. – фактическое значение потребляемой ЭЭ(по счетчикам)
Wр.с/а. – субабоненты
Wр.э. – рассчитывается по методике
Основой для расчета является экономическое значение коэффициента реактивной мощности
Е
сли потребитель получает ЭЭ по 1му классу U для шин 6-10кВ. потребителя, получающего ЭЭ 35-750кВ.
tgφбазовый =0,4; 0,5; 0,6; - потребители 6-10кВ. , получающие 35, 110, 220кВ. непосредственно от шин генератора.
К=1 – учитывает различие стоимости ЭЭ в разных энергосистемах.
dmax - отношение потребления активной энергии потребителем в квартале максимальной нагрузки системы к потреблению в квартале его максимальной нагрузки.
Если значение tgφэ.н. >0,7 , то его принимают = 0,7.
Е
сли потребитель питается от шин 6-10кВ. , получающих питание от трансформаторов с различными высшими напряжениями
dj – доля номинальной мощности транса Uj в суммарной номинальной мощности трансов.
Задача (тут 2 задачи)
1 задача)Два Параллельно работающих трансформатора

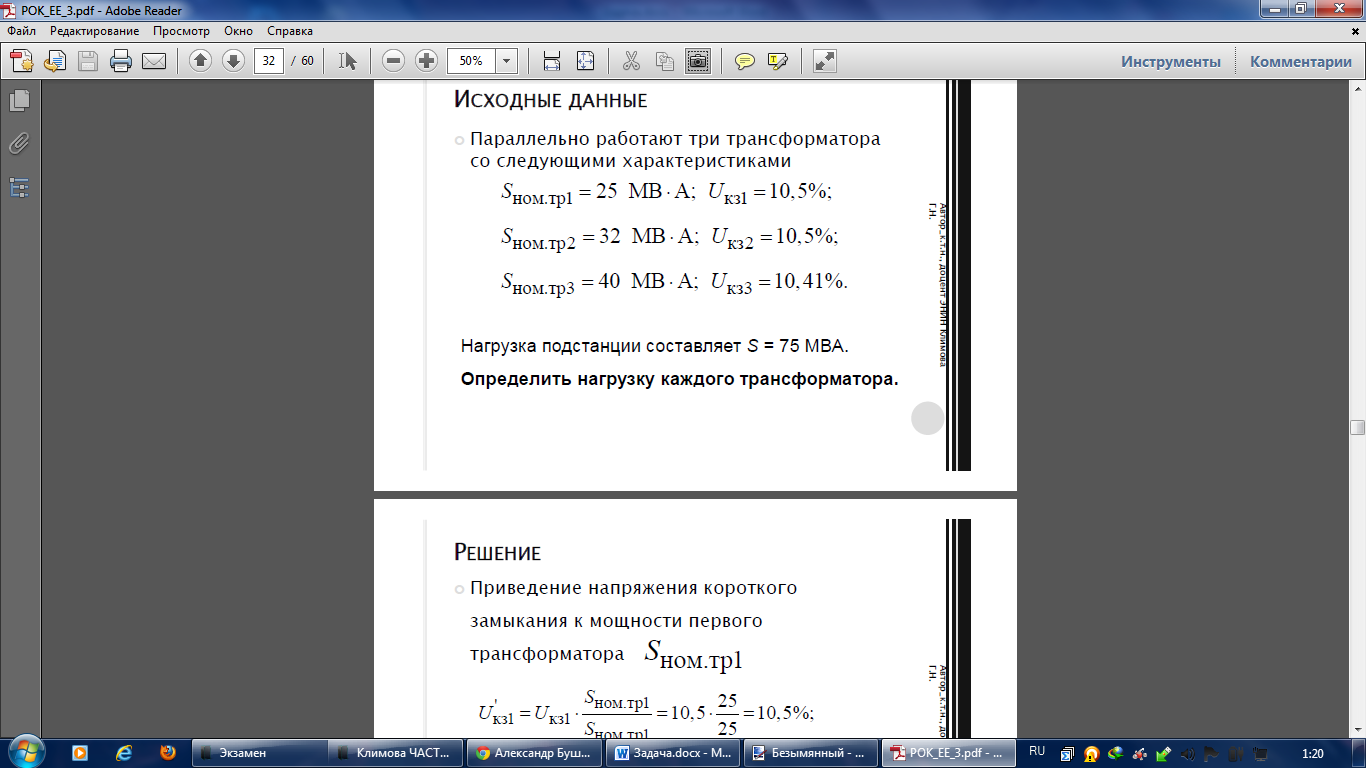

ИСХОДНЫЕ ДАННЫЕ
Параллельно работают три трансформатора со следующими характеристиками
Нагрузка подстанции составляет S = 75 МВА.
Определить нагрузку каждого трансформатора
РЕШЕНИЕ

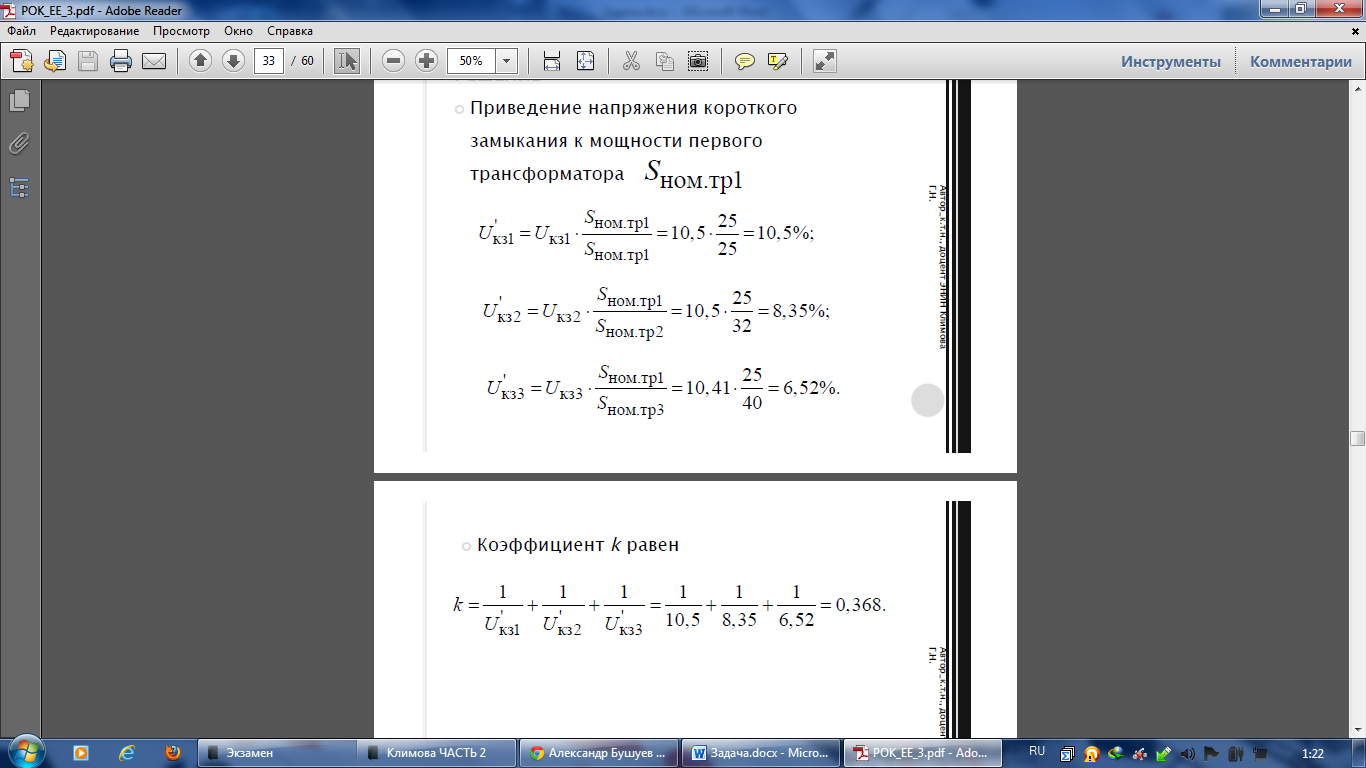

Приведение напряжения короткого замыкания к мощности первого
трансформатора Sном.тр1

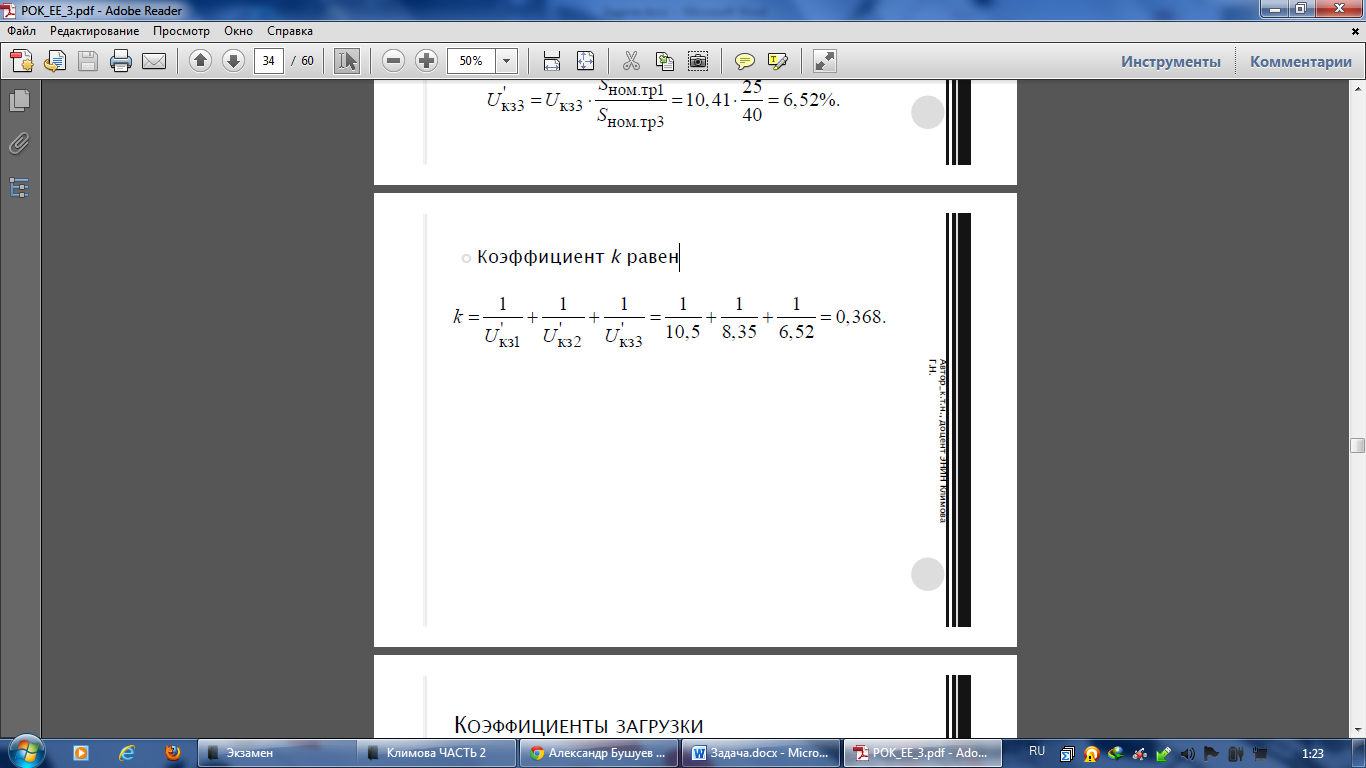

Коэффициент k равен

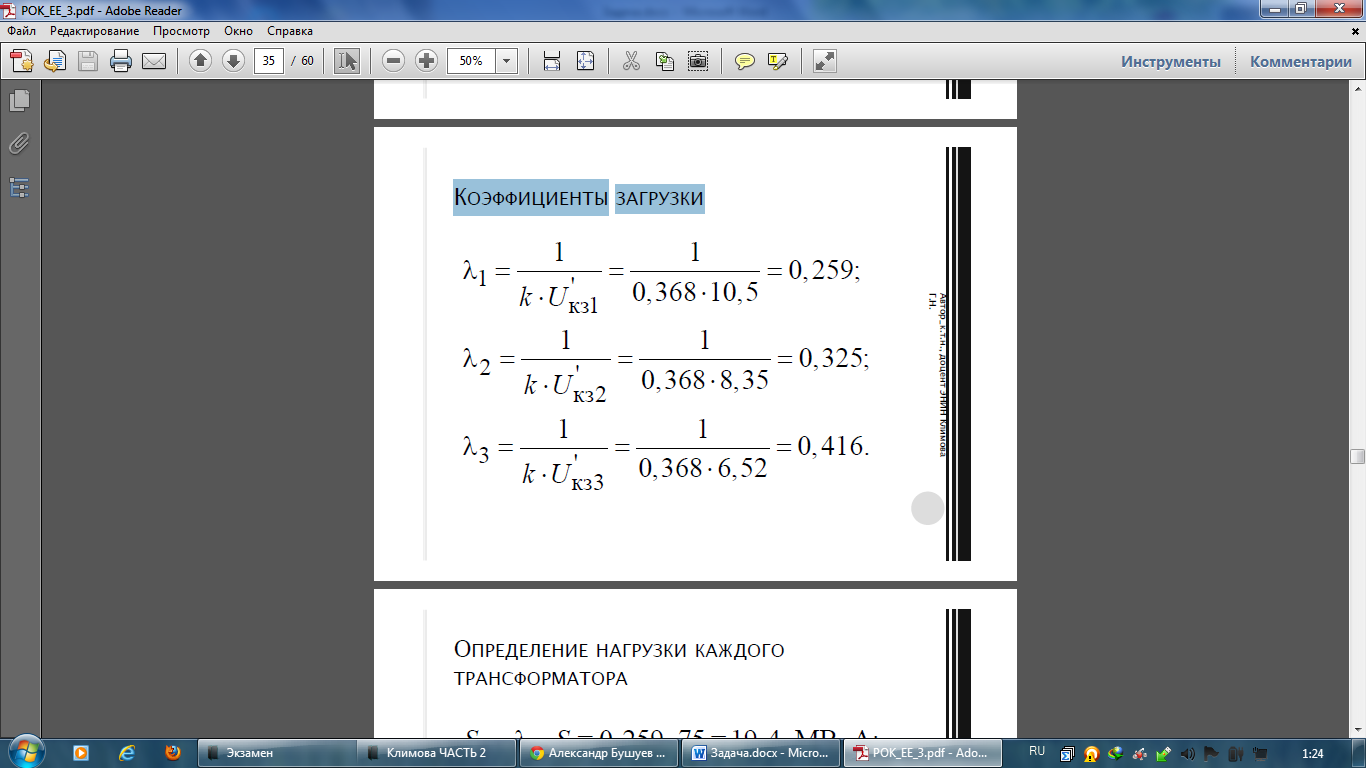

КОЭФФИЦИЕНТЫ ЗАГРУЗКИ

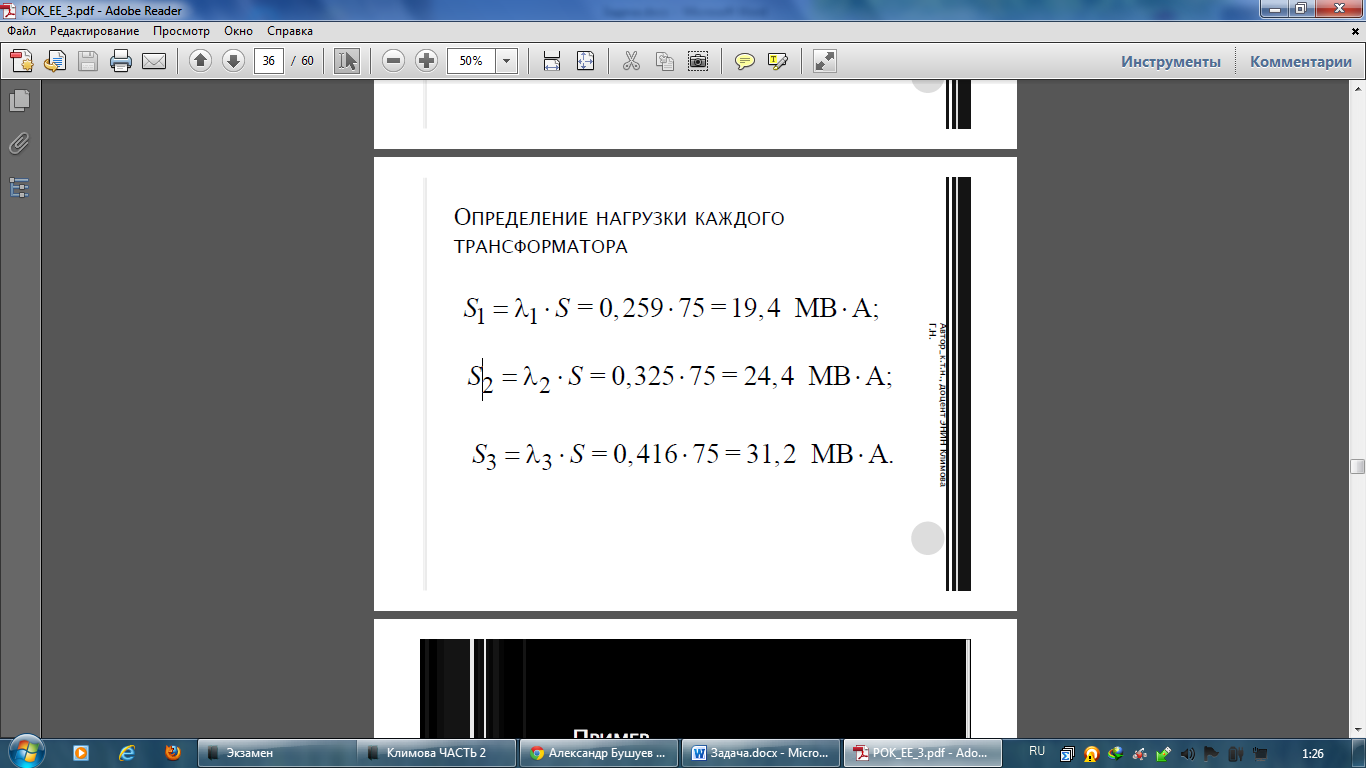

ОПРЕДЕЛЕНИЕ НАГРУЗКИ КАЖДОГО ТРАНСФОРМАТОРА
2 задача) Параллельная работа трансформаторов с разным напряжением вторичных обмоток
ИСХОДНЫЕ ДАННЫЕ
Два трансформатора с разными значениями вторичных напряжений включаются на
параллельную работу.
Трансформаторы имеют следующие
технические данные: S1 = S2 = 40 МВ∙А;
U1 = 10,5 кВ; U2 = 10 кВ, Uк1 = Uк2 = 8,5 %;
группы соединений обмоток У/Д-11.
Определить уравнительный ток послевключения трансформаторов на параллельную работу.
РЕШЕНИЕ
Находим номинальные токи трансформаторов
I1 = (40∙106)/(√3 ∙10500) = 2202 А;
I2 = (40∙106)/(√3 ∙10000) = 2312 А.
Полные сопротивления короткого замыкания
ZК = (UКЗ%*Uном) / 100*Iном
Zк1 = (8,5∙10500)/(100∙2202) = 0,405 Ом;
Zк2 = (8,5∙10000)/(100∙2312) = 0,367 Ом.
Разность вторичных напряжений
ΔU = 10500 — 10000 = 500
Уравнительный ток
Iу = ΔU / (ZК1 + ZК2)
Iу=500/(0,405+0,367) = 647,6 А.
