Выбор трансформаторов
Выбор трансформаторов подразумевает определение числа, типа и номинальной мощности трансформаторов проектируемой электростанции.
Для выбора трансформаторов используются нижеприведённые данные:
мощность генераторов
;
максимальная нагрузка на РУ 10 кВ
;
минимальная нагрузка на РУ 10 кВ
;
максимальная нагрузка на РУ 110 кВ
;
минимальная нагрузка на РУ 110 кВ
;
расход на собственные нужды для ТЭЦ, работающей на угле, принимается 10% от мощности генератора с коэффициентом мощности
о.е.;
,
(1.2)
;
,
(1.2)
.
1.1Выбор трансформаторов для первого варианта структурной схемы
Мощность трансформаторов Т2, Т3, Т4 работающих в блоке с генераторами, выбирается по мощности генератора.
Мощность
блочных трансформаторов Т2, Т3, Т4
,
МВ·А,
, (1.2)
Выбираются трансформаторы: Т2, Т3 с устройством РПН типа ТРДЦН–125000/110; Т4 – типа ТДЦ–125000/110 без РПН.
Для определения мощности автотрансформаторов связи Т5 и Т6 определяются перетоки мощности в трех режимах.
Мощность,
протекающая через обмотки НН
автотрансформаторов
связи Т5 и Т6 в максимальном,
МВ·А, минимальном,
МВ·А, и аварийном,
МВ·А,
режиме работы одинакова,
так как по исходным условиям генератор
всегда выдает свою номинальную мощность
Перетоки мощности для автотрансформаторов связи показаны на рисунках 1.7, 1.8
Рисунок 1.7 – Нагрузка трансформаторов связи в нормальном режиме работы
Рисунок 1.8 – Нагрузка трансформаторов связи после отключения генератора G4
Переток мощности на ступени 110 кВ в максимальном, МВ·А, минимальном, МВ·А, и аварийном, МВ·А,
Мощность
трансформаторов связи Т5, Т6
,
МВ·А,
,
Максимальный режим
МВ·А.
Минимальный режим
МВ·А.
Аварийный режим (отключение генератора G2) в максимальном режиме
МВ·А.
Мощность, протекающая через обмотки ВН автотрансформаторов связи Т5 и Т6 в максимальном, МВ·А, минимальном, МВ·А, и аварийном, МВ·А,
Максимальный режим
МВ·А.
Минимальный режим
МВ·А.
Аварийный режим (отключение генератора G2)
МВ·А.

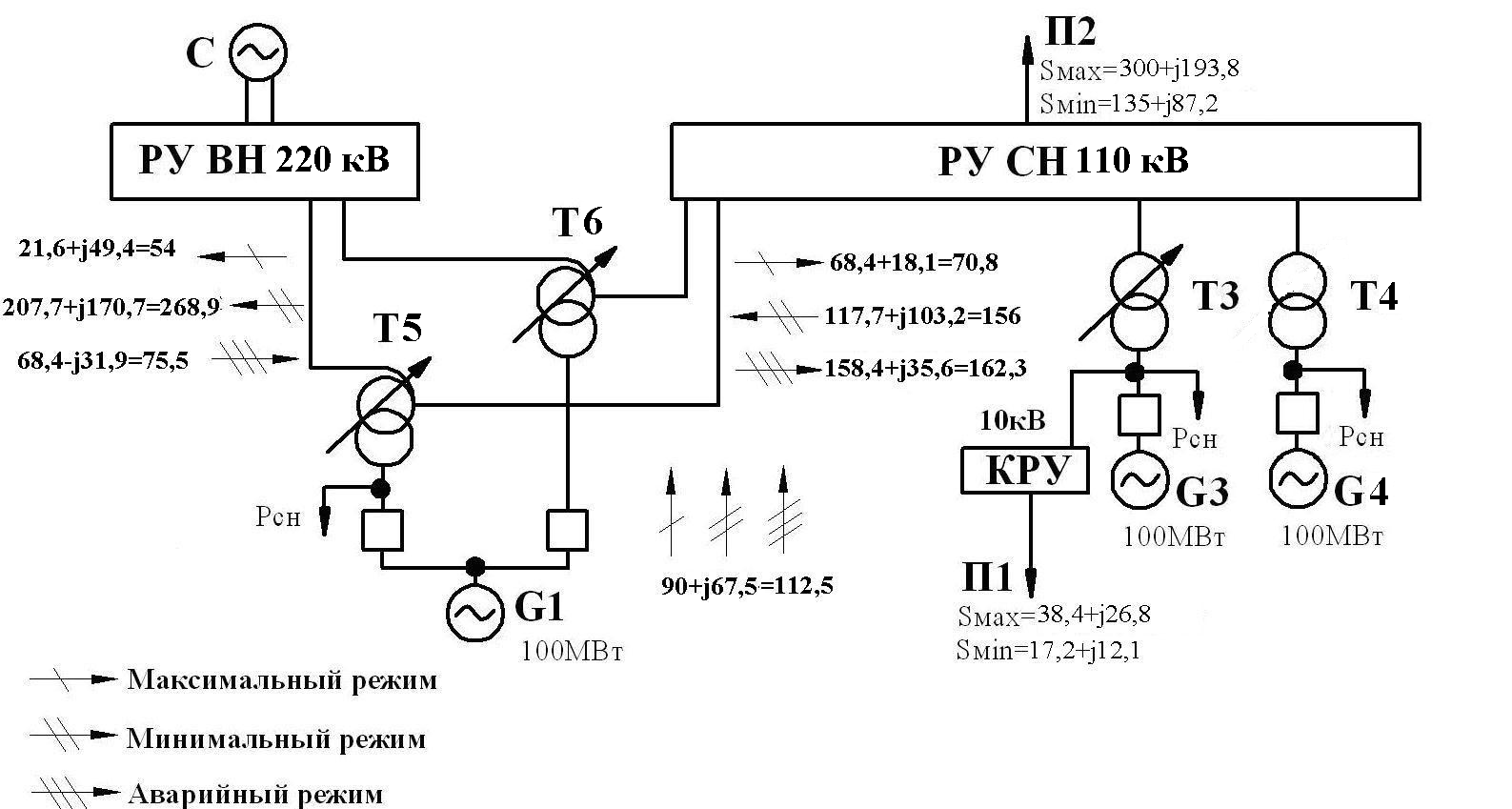

На рисунке 1.9 приведена схема перетоков мощности через два автотрансформатора связи Т5 и Т6. Мощность автотрансформаторов связи Т5 и Т6 выбирается по комбинированному режиму передачи мощности из обмотки НН в обмотку ВН и из обмотки СН в обмотку ВН (минимальный режимы работы – рисунок 1.9). Последовательные обмотки Т5 и Т6 наиболее загружены в минимальном режиме. Загрузка общей обмотки в аварийном режиме не превышает допустимой мощности.

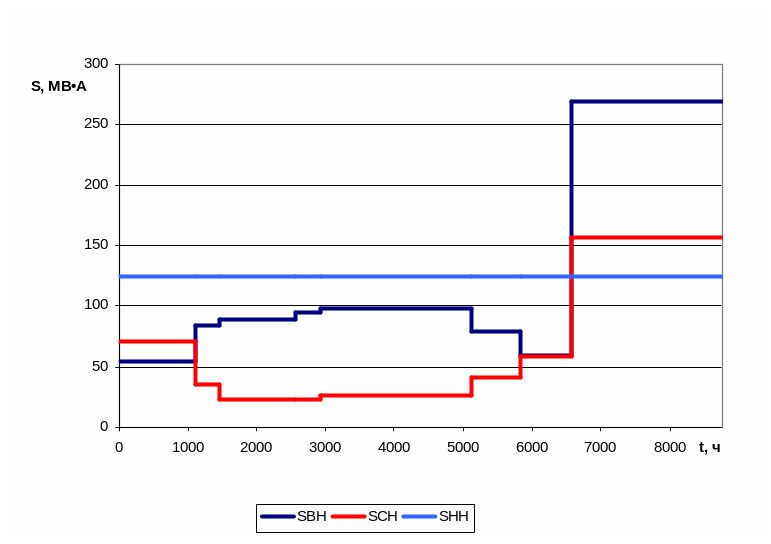

Рисунок 1.9 – Схема перетоков мощности через автотрансформаторы связи Т5 и Т6
Возможность работы автотрансформатора в трансформаторном режиме определяется тем, что обмотку НН можно загрузить не более чем на типовую мощность
,
(1.2)
где
– коэффициент выгодности, о.е.
,
(1.2)
.
Условие проверки на загрузку обмотки НН выбранного автотрансформатора связи
, (1.2)
где
- мощность, протекающая по обмотке НН
автотрансформатора с учётом перегрузки,
МВ·А.
Определяются мощности, протекающие по обмоткам НН, СН, ВН одного автотрансформатора связи с учётом перегрузки в минимальном режиме работы
.
Определяется
нагрузка последовательной обмотки
одного автотрансформатора в комбинированном
режиме передачи мощности ННВН
и СНВН
,
МВ·А,
,
(1.2)
.
Условие выбора автотрансформатора в комбинированном режиме передачи мощности ННВН и СНВН
,
(1.2)
.
Обмотка НН выбранного автотрансформатора проверяется по условию (1.11)
,
По наиболее загруженной обмотке выбираются два автотрансформатора связи номинальной мощностью 250 МВ·А АТДЦТН-250000/220/110.
