Корректировка колонки

Назначение

Программа предназначена для корректировки любой колонки: КОЛЛЕКТОР, ЛИТОЛОГИЯ, НАСЫЩЕНИЕ.

Постановка задачи

После работы программ, формирующих различные колонки, как правило, возникает необходимость изменить границы пласта, удалить лишний, добавить новый пласт, разбить на пропластки мощный пласт-коллектор, изменить характер пласта (коллектор исправить на неколлектор, нефть на воду и т.д.).

Рекомендации пользователю

После того, как пользователь отметил нужную колонку, выбрал нужный пласт, щелкнув по нему левой кнопкой мыши, внизу появится строка подсказок. В ней указаны все режимы работы программы: <вверх>, <вниз> – изменение границ. Это режим изменения кровли или подошвы пласта.

Если нажать клавишу , курсор «цепляется» за верхнюю границу (кровлю), и ее можно изменить: поднять вверх или опустить вниз; Если нажать клавишу  то аналогично можно работать с нижней границей (подошвой) пласта.

<INS> - вставить. Это режим вставки нового пропластка внутри отмеченного пласта.

После нажатия клавиши «INS» программа подсказывает: «выберите интервал нового пласта», отмечаем кровлю и подошву нового пласта. Если корректируем колонку с кодами, то после этого появится таблица «выбор кода», т.е. программа предлагает задать новому пропластку соответствующий код.

Двухкратным нажатием левой кнопки мыши выбираем нужный код, новый пласт закрашивается в соответствии с ним.

<Enter> - изменить. Это режим изменения кода пласта. Нажав <Enter>, получаем таблицу «Выбор кода». Это будут коды колонки коллекторов, литологии или насыщения, в зависимости от того, с какой колонкой пользователь работает в данный момент. Чтобы выбрать нужный код, следует щелкнуть по нему дважды левой кнопкой мыши или, встав на нужный код, нажать кнопку «Выбор». Выбранный код будет присвоен выделенному ранее пласту.

<Del> - удалить. Это режим удаления пласта. Если нажать кнопку «Del» и подтвердить нажатием левой кнопки мыши то, что выделенный пласт действительно следует удалить, то данный пласт сольется с нижележащим.

<Лев. Кнопка мыши> - новая граница. Этот режим задает дополнительные границы внутри уже существующего пласта. При разбиении выделенного пласта на пропластки после щелчка левой кнопкой мыши появляется новая дополнительная граница. Код нового пропластка остается таким же, каким был у выделенного пласта. Если нужно изменить код, то входим в режим №3 <Enter>.

Когда корректировка одного пласта закончена и необходимо перейти к следующему пласту, следует нажать «Esc» или правую кнопку мыши.

Выход из программы осуществляется нажатием кнопки «Ecs» или левой кнопки мыши.

Расчет глинистой корки (Ввод поправок)

Назначение программы

Программа предназначена для корректировки нулевой линии кавернограммы и расчёта толщины глинистой корки.

Постановка задачи

Для расчёта толщины глинистой корки, используемой для выделения коллекторов, внесения поправок в пористость и т.д., измеренный каверномером диаметр скважины должен быть уточнён путём приравнивания его значений к диаметру долота (номинальному диаметру) в интервале плотных непроницаемых пород.

Метод решения и алгоритм

Кривая ДС сдвигается на величину расхождения в интервалах (1 или 2) плотных непроницаемых пород измеренного ДС и заданного номинального диаметра скважины.

По откорректированной кривой ДС рассчитывается величина глинистой корки:

Опорные пласты в программе могут быть заданы на экране курсором, либо с клавиатуры задаются глубины их залегания и заносятся в таблицу входных данных. Можно отказаться от корректировки ДС нажатием ESC при запросе опорных пластов.

В программе формируется кривая номинального диаметра скважины dн.

Входные данные

ДС – кавернограмма (измеренный диаметр скважины), м;

dн – диаметр долота, м;

Интервал(ы) опорных пластов.

Выходные данные

ДСиспр - кривая исправленного диаметра скважины, м;

hгл.к - кривая толщины глинистой корки, м;

dн - кривая номинального диаметра скважины.

Рекомендации пользователю

Следует обратить внимание, что все величины в программе, в том числе и исходная кривая диаметра скважины, должны быть в метрах. Поэтому сразу после вызова ДС на экран пользователь должен посмотреть единицы измерения и при необходимости произвести перевод в метры, воспользовавшись программой «Пересчет кривых».

На рис.9.1 приведен пример уточнения масштаба кавернограммы и расчета толщины глинистой корки по скв. 3073 Новоселкинской площади в интервале пласта С2 нижнего карбона. В качестве пласта с номинальным диаметром задан плотный непроницаемый пласт в вышележащем тульском горизонте.

Все дублирующиеся появившиеся кривые удалить.

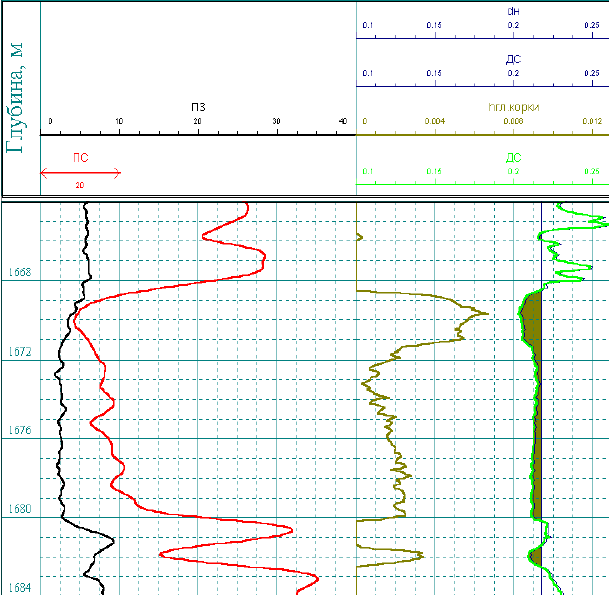

Рис. 9.1 Пример расчета толщины глинистой корки

Контрольные вопросы:

1. Объясните причины изменения диаметра скважины в пластах различной литологии.

2. Поясните условия образования глинистой корки.

3. Что такое номинальный диаметр скважины?

4. При решении каких геологических задач используются расчеты толщины глинистой корки ?

5. Какие скважинные приборы применяются для измерения диаметра и профиля сечения ствола скважины?

6. Объясните назначение программы «Визуальное выделение пропластков».

7. Объясните назначение программы «Автоматическое выделение пропластков»

8. Объясните назначение программы «Корректировка колонки».
