Лабораторная работа № 5
Тема: Выделение пластов и расчет толщины глинистой корки.
Цель работы: Создание и корректировка попластовой колонки по кривым ГИС разными алгоритмами. Выработка умения расчета толщины глинистой корки.
Оснащение занятий: ПЭВМ, интегрированная система обработки геолого- геофизических данных «ПРАЙМ», тетрадь , ручка.
План выполнения работы:
Изучить теоретические основы.
Запустите программу Прайм. Установите на рабочий стол свой планшет.
С помощью программы «Выделение пластов» создать попластовые колонки разными алгоритмами.
С помощью программы «Корректировка колонки» скорректируйте границы пластов.
С помощью программы «Корректировка ДС и расчет hгл.к» рассчитать толщину глинистой корки. Появившиеся кривые ДС удалить.
Произвести заливку глинистой корки
Рассчитайте относительный параметр ПС.(Ввод поправок
Ответить на контрольные вопросы
Порядок оформления отчета:
По результатам выполненной работы составить отчет, в котором приводятся :
1. тема работы;
2. цель работы;
3. план выполнения работы;
4. визуализация результатов обработки на экране;
5. анализ результатов.
Теоретические основы Программа автоматического выделения пропластков
Назначение
Программа предназначена для расчленения симметричной кривой ГИС на однородные пропластки с заданной детальностью расчленения.
Постановка задачи
Для попластовой обработки, для ввода поправок за вмещающие породы (толщину пласта) необходимо расчленение кривой на однородные пропластки с заданной степенью детальности.
Метод решения и алгоритм
Программа производит расчленение одной кривой симметричной формы на однородные пропластки толщиной равной или более заданной и с изменением амплитуды больше заданной. Информация о детальности расчленения задается в окне.

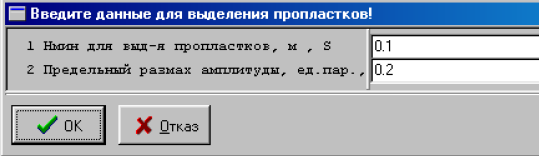

Рис. 10.1 Окно ввода данных для выделения пропластков
Входные данные
- Кривая ГИС симметричной формы
- hmin - минимальная толщина выделяемого пропластка
- Минимальное изменение амплитуды по сравнению с вмещающими породами в пропластке заданной толщины. Задается в единицах измерения кривой
Выходные данные
Пропластки – колонка границ пластов
Визуальное выделение пластов (Ввод пропластков)
Назначение
Программа предназначена для ручного выделения пластов на экране монитора по непрерывным кривым ГИС.
Постановка задачи
Для выделения небольшого количества пластов для обработки, а также для задания объектов разработки, объектов подсчета запасов и других целей необходимо иметь программу, в которой пользователь сам устанавливает границы.
Метод решения и алгоритм
Программа обеспечивает выделение интервалов пластов на экране монитора и запоминание в базе данных этих границ и толщин пластов.
Программа формирует колонку границ пластов под названием “Пропластки”.
Входные данные
Кривые ГИС для выделения пластов.
Выходные данные
Колонка «Попластовая колонка». Программа располагает ее на планшете на
расстоянии 5 см от левого края.
Рекомендации пользователю
- При входе в программу появляется горизонтальный курсор, с помощью которого пользователь отмечает границы пластов, ориентируясь либо на базовую кривую, либо на комплекс методов, предварительно увязанных по глубине.
- Окончание разбивки разреза скважины на пласты фиксируется клавишей ESC на клавиатуре.
- Порядок разбивки (сверху вниз или наоборот) значения не имеет.
- Выданную программой колонку пластов (”Пропластки”) пользователь может
переместить в любое место планшета.
- Корректировка указанных границ производится другой программой “Корректировка колонки”
