Формирование заключения по скважине

Заключение по скважине оформляется в файл в формате Excel.

Вначале необходимо выделить на планшете пласты (интервалы) для таблицы заключения. Окончание режима выделения пластов – клавиша Esc . По каждому из выделенных интервалов снимаются отсчеты по УЭСп, Кп, Кгл, Кнг.

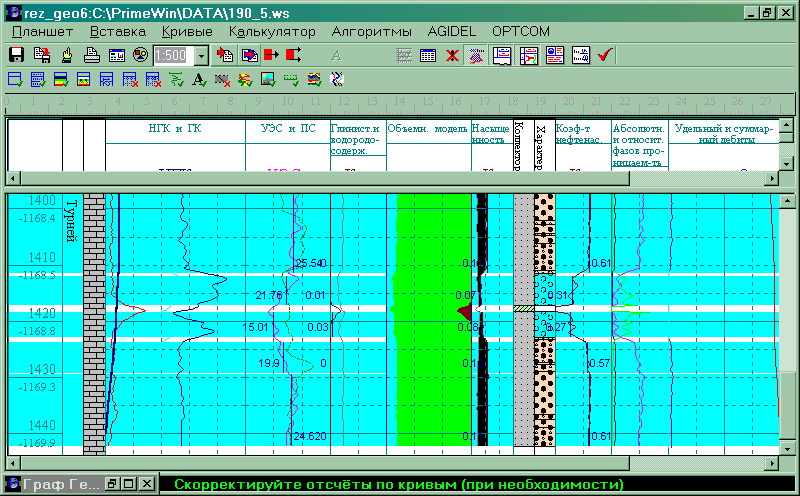

Рис.20.16 Планшет с отсчетами по кривым ги гс

Если по каким то причинам, полученные отсчеты не удовлетворяют интерпретатора, то их можно скорректировать и только после этого отправить их в файл заключения. Скорректировать отсчет можно следующим образом: при нажатой клавише Ctrl двигаем мышку к тому отсчету , который будете корректировать и в тот момент , когда курсор из стрелки превратится в двухстороннюю стрелку , надо установить эту двухстороннюю стрелку так, чтобы середина этой стрелки была над отсчетом и нажать левую кнопку мыши . После этого Ctrl можно отпустить. Появится вертикальная черта с помощью которой установите нужное вам значение отсчета. Выход из режима корректирования отсчетов по клавише Esc.

После этого на экране появляется текст заключения в формате Excel. Его можно отредактировать средствами Excel и сохранить в файле. Затем, закрываем Excel и попадаем снова в среду БАШГИС.

Контрольные вопросы:

1. Объясните назначение программы «Геологическая интерпретация ГИ ГС и прогноз дебитов».

2. Объясните особенности обработки и интерпретации горизонтальных скважин.

3. Изложите порядок выполнения элементов графа интерпретации

4. Объясните понятия «абсолютной и фазовой проницаемости».

5. Как оформляется заключение по скважине?

СПИСОК ЛИТЕРАТУРЫ

1. Интегрированная Система обработки данных геофизических исследований скважин ПРАЙМ . Руководство пользователя. Уфа 2003.

2. Интегрированная Система обработки данных геофизических исследований скважин ПРАЙМ . Руководство пользователя. Редактирование данных ГИС. Уфа Интегрированная Система обработки данных геофизических исследований скважин ПРАЙМ . Руководство пользователя. Обработка открытого ствола. Уфа

3. Интегрированная Система обработки данных геофизических исследований скважин ПРАЙМ . Руководство пользователя. Контроль за разработкой. Уфа

Содержание

1. Введение………………………………………………………………………..3

2. Лабораторная работа 1 Создание шаблона планшета. Импортирование кривых……………………………………………………………………………..4

3. Лабораторная работа 2 Настройка стилей и редактирование кривых ГИС………………………………………………………………………………9

4. Лабораторная работа 3 Математические преобразования кривых ……….15

5. Лабораторная работа 4 Увязка кривых ГИС по глубине…………………...18

6. Лабораторная работа 5 Выделение пластов и расчет толщины глинистой горки. ……………………………………………………………………………..23

7. Лабораторная работа 6 Ввод поправок в кривые бокового и радиоактивного каротажа……..………………………………………………………………..…28

8. Лабораторная работа 7 Уточнение нуля и оценка качества ИК…………33

9. Лабораторная работа 8 Литологическое расчленение пластов и выделение пластов- коллекторов разными алгоритмами……………………. ……….…36

10. Лабораторная работа 9 Снятие отсчетов в пластах и вмещающих породах и обработка электрометрии. …………………………………………………….41

11. Лабораторная работа 10 Расчет фильтрационно- емкостных свойств пластов……………………………………………………………………………50

12. Лабораторная работа 11 Расчет Кн и оценка характера насыщения. Оформление заключения ……………………………………………….…..57

13. Лабораторная работа 12 Обработка данных РГД на скоростях…………………………………………..……………………………..68

14. Лабораторная работа 13. Обработка данных по контролю за техническим состоянием скважины…………………………………………………………..74

15. Лабораторная работа 14 Изучение настроек графа интерпретации горизонтальных скважин ………………………………………………………..80

16. Лабораторная работа 15 Определение глинистости, коллекторских свойств и характера насыщения горизонтальных скважин……………………………87

17. Список литературы………………………………………………………97
