Теоретические основы
Под готовый шаблон надо настроить стили оформления кривых, выводимых на
планшет. Для чего это нужно? Измерений, проводимых геофизическими методами в отдельной скважине при решении конкретной задачи, может быть достаточно много. В результате получается большое количество каротажных диаграмм. Для размещения всех их на планшете в Системе вручную (например, указывать для каждой кривой начало расположения и ширину кривой) требуется время. А ведь кроме расположения на планшете у кривой имеется масса других свойств. Настройки стилей кривых дают возможность автоматически размещать геофизические кривые на планшете и присваивать им нужные свойства. Поэтому следующий этап работы в Системе – это определение стилей оформления кривых.
Для установления правильного масштаба кривых ГИС необходимо пользоваться настройками отображения кривой. Для этого надо встать на кривую, нажать на правую кнопку мыши. Появится окно «Настройки отображения кривой». Изучите его. Для правильного масштабирования кривых необходимо, чтобы параметры сетки и кривой совпадали (начало поля, ширина поля, значение на нуле, масштаб, модуль, и др.).
Кривая ГИС может представляться в линейном и логарифмическом масштабе.
Линейный масштаб – единица представления кривой на 1 см.
Для кривой ПЗ (или другой КС) важно:
Параметры кривой (начало и ширина) должны совпадать с параметрами сетки.
В настройке «За границей» установить снос.
В «Линейке» в окне «Повтор» поставьте 2.
Для кривой ПС важно:
В «Отображении» ширина поля равна 2.
Снос - не изменять.
В «линейке» установить в «Типе масштабной линейки» - размах амплитуды.
«Слева нарисовать» и «справа нарисовать » установить стрелка наружу.
Логарифмический масштаб – представление кривой в логарифмическом виде, т.е. на линейки наносятся не сами числа, а их логарифмы. Модуль – это масштаб расположения кривой. Для того, чтобы кривая ГИС в логарифмическом масштабе правильно расположилась на планшете, необходимо:
Кривую ГИС перевести в логарифмический масштаб с помощью «Флажков вывода»
Ширина логарифмической сетки и кривой должна быть кратна ее модулю (т.е. если ширина сетки 8см, то ее модуль равен 4 см).
Параметры кривой (начало, ширина, модуль и др.) должны совпадать с параметрами логарифмической сетки.
Значение на нуле установите равным 1. При смещении кривой измените его.
При необходимости измените масштаб.

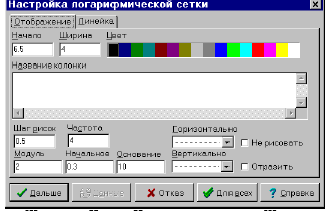

Рис 2.1 Окно настройки логарифмической сетки
В методе БКЗ из шести линеек установите одну общую.
Для этого у пяти кривых в «Флажках вывода» отмените «Отображать масштабную линейку».
Модуль – модуль логарифмического масштаба сетки, промежуток в сантиметрах между сплошными линиями.
Начальное – значение на левой границе сетки.
Основание – основание логарифмического масштаба, коэффициент увеличения значения при движении вправо на Модуль сантиметров.
Редактирование кривых гис
Программы редактирования позволяют устранить практически все встречающиеся искажения кривых ГИС, записанных в сложных технических условиях. Поэтому, если записанная кривая ГИС неудовлетворительного качества, а запись невозможно повторить, то опытный интерпретатор может исправить кривую с помощью богатого набора функций программ редактирования.
Существуют следующие виды редактирования кривых ГИС:
КОРРЕКТИРОВКА НУЛЯ КРИВОЙ
КОРРЕКТИРОВКА КОНФИГУРАЦИИ КРИВОЙ
ИЗМЕНЕНИЕ АМПЛИТУДЫ КРИВОЙ В ТОЧКАХ
ИЗМЕНЕНИЕ АМПЛИТУДЫ КРИВОЙ В ГРУППЕ ТОЧЕК
СГЛАЖИВАНИЕ КРИВЫХ
ЗАМЕНА КРИВОЙ В ИНТЕРВАЛЕ НА КОНСТАНТУ
КОРРЕКТИРОВКА АМПЛИТУДЫ КРИВОЙ
ПЕРЕВОРАЧИВАНИЕ КРИВОЙ
ОБРАБОТКА СНОСОВ КРИВОЙ
ОБЪЕДИНЕНИЕ КРИВЫХ
ВЫРЕЗАТЬ ИНТЕРВАЛ
УДАЛЕНИЕ ИНТЕРВАЛА
СОВМЕЩЕНИЕ КРИВЫХ
ПЕРЕНОРМИРОВКА КРИВОЙ
ГОРИЗОНТАЛЬНЫЙ ГРАФИК
КОРРЕКТИРОВКА СВОЙСТВ ГРУППЫ КРИВЫХ
ПОТЕНЦИИРОВАНИЕ КРИВОЙ
ПОПЛАСТОВАЯ КОЛОНКА
СБОРКА КРИВЫХ
ЦИФРОВАЯ ТАБЛИЦА
ОБЪЕДИНЕНИЕ КОЛОНОК.
ПРИВЕДЕНИЕ К АБСОЛЮТНЫМ ОТМЕТКАМ
СОЗДАНИЕ НОВОЙ КРИВОЙ (РУЧНАЯ КРИВАЯ)
РАСЧЕТ СТАТИСТИЧЕСКИХ ХАРАКТЕРИСТИК КРИВОЙ (СТАТИСТИКА)
