Лабораторная работа № 12 Тема: Обработка данных ргд на скоростях
Цель работы: Определить скорость потока нагнетательной жидкости и дебит скважины
Оснащение занятий: ПЭВМ, интегрированная система обработки геолого- геофизических данных «ПРАЙМ», тетрадь , ручка.
План выполнения работы:
Изучить теоретические основы.
Открыть планшет «ALG RGD», включающий кривые РГД.
Запустить алгоритм «Обработка РГД» из главного меню системы.
Рассчитать скорость потока и дебит скважины.
Ответить на контрольные вопросы.
Порядок оформления отчета:
По результатам выполненной работы составить отчет, в котором приводятся :
1. тема работы;
2. цель работы;
3. план выполнения работы;
4. визуализация результатов обработки на экране;
5. анализ результатов.
Теоретические основы
Обработка данных РГД на протяжке
Назначение и описание
Алгоритм предназначен для определения скорости потока и дебита скважины по данным замеров РГД на протяжке.
При наличии одновременно замеров по потоку и против потока используемая методика автоматически учитывает возможное засорение прибора, а при наличии замеров только в одном направлении такой возможности нет.
Для работы алгоритма оператор должен выбрать кривые РГД и интервал для обработки. В указанном интервале для каждой заданной кривой РГД вычисляются средний счет и скорость прибора. Далее методом наименьших квадратов вычисляется линейная аппроксимация зависимости счета прибора от его скорости, и полученные зависимости
представляются графически. Оператор имеет возможности для уточнения интервала обработки для каждой кривой в отдельности, отбраковки точек, задания тарировочной характеристики прибора.
При наличии тарировки, вычисляется тарировочный коэффициент преобразования прибора (с помощью линейной аппроксимации методом наименьших квадратов), который затем используется при обработке всех измерений - на спуске, на подъеме и в зумпфе (или остановленной скважине).
При отсутствии тарировки каждая из вышеупомянутых групп замеров обрабатывается со своим коэффициентом преобразования, что чревато значительными погрешностями в определении дебита.
При наличии замеров в зумпфе или остановленной скважине производится автоматический учет линии зумпфа при вычислении дебита. В результате создается отчет, содержащий исходные данные, тарировку и вычисленные значения коэффициента преобразования, скорости потока и дебита скважины.
Состав и подключение в Систему.
Комплект для нормальной работы алгоритма состоит из трех файлов:
1) ALG_RGD.DLL - бинарный файл-библиотека самого алгоритма
(название подпрограммы в библиотеке DoRGD),
2) ALG_RGD.RES - ресурс, бинарный файл
3) ALG_RGD.INI - файл инициализации, текстовый.
Наличие последнего файла необязательно, так как в случае его
отсутствия он будет создан со значениями по умолчанию.
Обработка в Системе.
1. Открыть планшет.

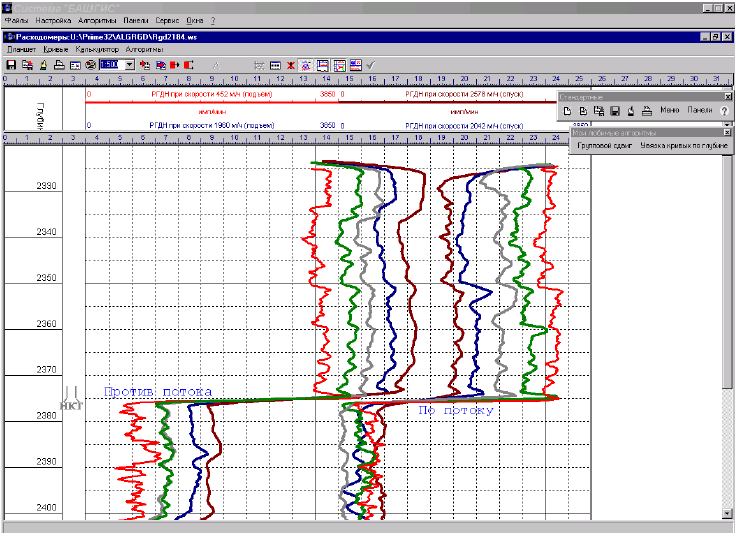

Рис. 17.1 Планшет с кривыми для обработки данных РГД на протяжке
2. Запустить алгоритм из главного меню системы.
3. По требованию выделить замеры РГД против потока. Если таковых нет - ничего не выбирать.
4. По требованию выделить замеры РГД по потоку. Если таковых нет - ничего не выбирать.
5. По требованию выделить замеры РГД для обработки интервалов в зумпфе. Если таковых нет - ничего не выбирать.
Кривые, выбираемые здесь, могут быть записаны как на спуске, так и на подъеме.
По требованию выделить рабочий интервал счета для обработки кривых РГД по и против потока - общий для всех замеров (рис.2). Этот интервал должен находиться выше работающих интервалов и будет служить основой для вычисления дебита.

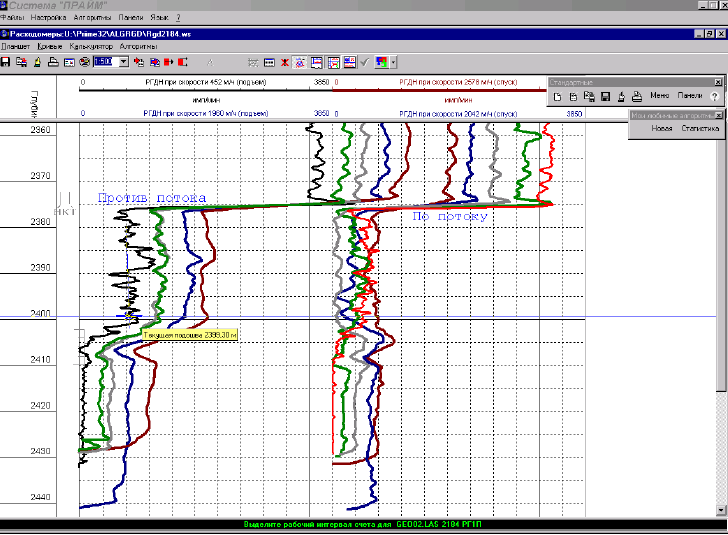

Рис.17.2 Указание рабочего интервала
8. По требованию выделить интервал для обработки замеров в зумпфе.
9. Появится отдельное окно с графиками вычисленных зависимостей.
По оси абсцисс на графике откладывается скорость протяжки, а по оси ординат - скорость счета. На графике отображаются точки обработанных замеров. Каждая точка соответствует отдельной кривой.
На графике также отображаются усредняющие прямые, вычисленные методом наименьших квадратов. Такие прямые будут выводиться для различных групп замеров - против потока, по потоку, в зумпфе и для тарировочной зависимости.
Правее графиков находятся информационные панели, содержащие полученные значения коэффициента преобразования, скорости потока и дебита (рис.17.3).

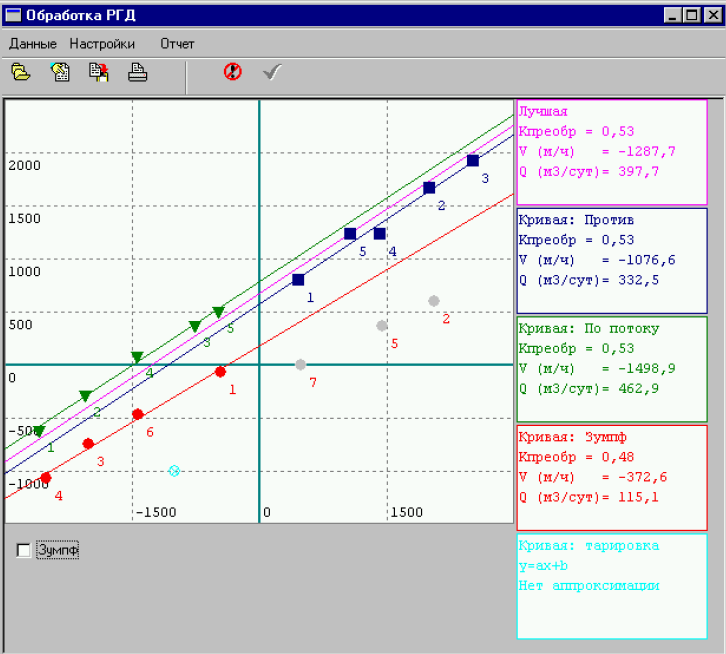

Рис.17.3 Рабочее окно алгоритма
Панель ничего не содержит в случае отсутствия соответствующих измерений.
При отсутствии замеров по или против потока, истинная линия совпадает с присутствующей линией против потока или по потоку, соответственно.
При наличии замеров в зумпфе имеется возможность выполнить поправку на линию зумпфа.
Содержание рабочего окна алгоритма обработки РГД.
Основным элементом окна является график, оси которого соответствуют зависимости скорости счета прибора (ось ординат) от скорости протяжки (ось абсцисс). Скорость счета прибора измеряется в тех же единицах, что и входные данные. Ось скоростей протяжки имеет фиксированные единицы измерения – М/Ч.
На графике отображаются точки, полученные обработкой данных против потока, по потоку, в зумпфе и тарировочные данные. Каждой исходной кривой соответствует одна точка.
Скорость протяжки для каждой точки при наличии колонки скорости в замерах (см. Параметр 4) является усредненной величиной по рабочему интервалу соответствующей кривой. При отсутствии колонки скорости – это просто значение поля данных скорость протяжки (см. Параметр 5).
Значение счета для каждой точки всегда усредняется по рабочему интервалу соответствующей кривой.
Для данных спуска, подъема и тарировки строятся линейные зависимости N'=kV+ N0, где N' – рассчитанный счет прибора на скорости V, k - коэффициент преобразования прибора,
N0 – счет прибора на нуле, т.е. при отсутствии протяжки.
Если имеется тарировка, то коэффициенты преобразования прямых считаются равными коэффициенту преобразования k тарировочной прямой, а свободный член N0 строится минимизацией среднеквадратичного отклонения искомой зависимости от фактических данных.
Если тарировки нет, то оба неизвестных – коэффициент преобразования и счет на нуле будут определяться методом наименьших квадратов отдельно для точек, полученных обработкой групп кривых против потока, по потоку и в зумпфе. В этом случае коэффициенты преобразований для групп замеров могут оказаться существенно различными.
На графике отображены вычисленные линейные зависимости скорости счета от скорости протяжки. Средняя линия вычисляется следующим образом: она проходит через середину отрезка, построенного на точках пересечения прямых по и против потока с осью скоростей, и через середину аналогичного отрезка на оси счета.
Правее графиков находятся информационные панели по отдельным прямым, содержащие вычисленные значения скорости и дебита. Панель ничего не содержит в случае отсутствия соответствующих измерений.
Точки на графиках можно исключить из обработки двойным щелчком мыши. При повторном двойном щелчке точка будет вновь включаться в рассмотрение.
Окно имеет стандартный вид, сверху имеется полоса меню, а под ней панель с кнопками быстрой ссылки.
1. Пункт «Данные/Ред. Данные замеров».
Позволяет изменить рабочие интервалы кривых, направления относительного движения прибора и потока, включить или исключить кривые из обработки. Появляется таблица с отображенными на графике данными замеров (рис.17.4).

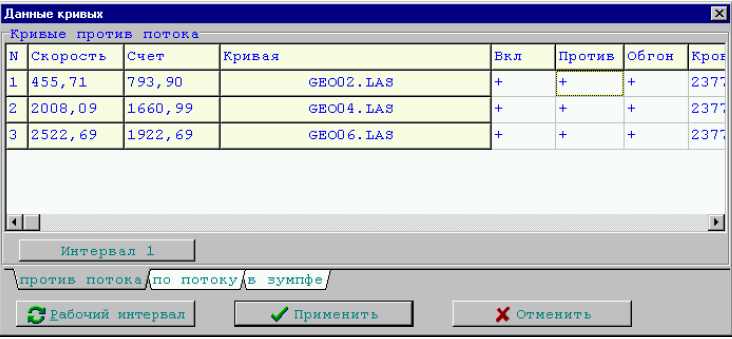

Рис.17.4 Окно редактирования данных
Столбцы с данными, которые могут редактироваться, не выделены цветом. Значения в строках относятся к выбранным для обработки кривым (а каждой кривой на графике соответствует одна точка).
Значения отдельных столбцов таковы:
1) «N» номер точки кривой на графике;
2) «Скорость» вычисленная скорость счета кривой в ее рабочем интервале;
3) «Счет» вычисленный счет кривой в ее рабочем интервале;
4) «Кривая» название кривой (образуется из ее ключевых полей);
5) «Вкл» включить ли кривую в обработку (по умолчанию все кривые
включены),
+ соответствует включению точки,
- исключению;
6) «Против» направление движения прибора при замере кривой – против потока или по потоку (по умолчанию все точки имеют одинаковые значения, в соответствии со своей группой замеров),
+ соответствует кривой, полученной при движении прибора против потока,
- по потоку;
7) «Обгон» соответствует обгону потока прибором для данной кривой (по умолчанию принимается, что при всех замерах поток обгонялся),
+ соответствует обгону потока прибором,
- означает, что прибор не догонял поток;
8) «Кровля» и
9) «Подошва» задают кровля и подошву рабочего интервала данной кривой (изначально все кривые групп «против потока» и «по потоку» имеют одинаковый рабочий интервал, заданный при запуске алгоритма, а кривые группы «зумпфа» свой заданный интервал).
Закладки «против потока», «по потоку», «в зумпфе» позволяют редактировать соответствующие группы кривых графика. Щелкните «мышкой» на закладке и появится выбранная группа.
Кнопка «Интервал xxx», где ххх- номер активной кривой, вызывает диалог ввода рабочего интервала именно этой кривой. В качестве альтернативы, интервал можно задать непосредственно в таблице.
Кнопка «Рабочий интервал» позволяет задать интервал обработки одновременно для всех кривых текущей группы.
2. Пункт "Данные/Ред.тарировки".
Позволяет задать тарировочные данные для прибора.
Вызывает диалоговое окно с текущей тарировкой (рис.17.5).

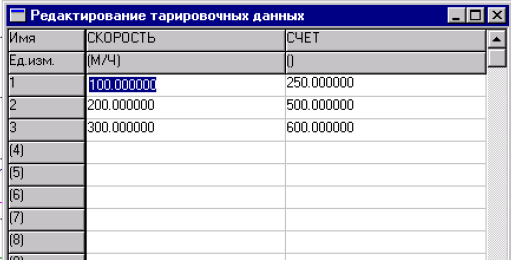

Рис 17.5 Окно ввода тарировочных данных
Тарировка будет представляться на графике, а ее вычисленный коэффициент преобразования влияет на обработку всех замеров. Последняя введенная тарировка сохраняется в файле инициализации.
Введите тарировочную зависимость и нажмите Ctrl+Enter для активизации новой тарировки или Esc для отказа от внесенной тарировки. Назначение отдельных параметров поясняется в п.6 /1/.
Контрольные вопросы:
Объясните назначение программы «Обработка данных РГД на протяжке».
Изложите сущность метода «РГД на протяжке».
Объясните содержание рабочего окна алгоритма обработки РГД.
Объясните содержание окна редактирования данных.
Объясните содержание окна ввода тарировочных данных.
Объясните содержание рабочего окна алгоритма обработки РГД.
Объясните понятие «зумпфа».
Каким способом будут определяться коэффициент преобразования и счет на нуле, если нет тарировки?
