Оценка характера насыщения по Кн (уэс,внк)

Назначение

Программа предназначена для оценки характера насыщения выделенных коллекторов по одному из выбранных критериев: коэффициенту нефтенасыщенности Кн, удельному электрическому сопротивлению УЭС, статистической зависимости или отметке водонефтяного контакта ВНК (газо-нефтяного контакта ГНК, газоводяного контакта ГВК).

Постановка задачи

Оценка характера насыщения производится в попластовом режиме либо во всех пластах, либо только в интервалах коллекторов по одному из критериев, представленных в заголовках входящих в эту программу модулей.

Поскольку отличить нефть или газ по ГИС затруднительно, определение характера нефте- или газонасыщения производится по заданию пользователя.

Определение характера насыщения проводится только в заданном интервале, вне его коллекторам присваивается код характера насыщения «не оценено».

Результат программы выдается в виде колонки характера насыщения на планшет условными знаками, предусмотренными «Стандартом Интегрированной Системы. Идентификаторы, коды и условные обозначения геолого-геофизической информации».

Метод решения и алгоритм

Программа состоит из 4 модулей: Характер насыщения оценивается по одному из них.

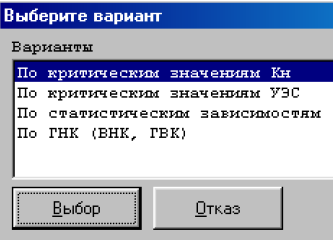

Рис. 16.6 Выбор алгоритма работы

В следующих окнах выбираются интервал определения характера насыщения и режим работы.

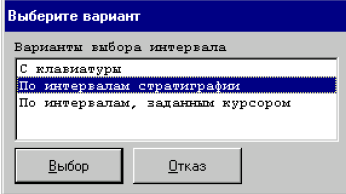

Рис.16.7 Варианты выбора интервала

Модуль «По критическим значеням Кн»

Программа запрашивает граничные значения Кн для нефти (газа) а1, нефти (газа) с водой а2 и воды а3, предполагаемый характер нефте- или газонасыщения и интервал определения характера насыщения.

При Кн > а1 пласту присваивается индекс насыщения “нефть (газ)”, при

а2 < Кн < а1 – “нефть (газ) с водой”, при а3 < Кн< а2 – “вода с нефтью (газом)”, при Кн < а3 – “вода”.

Входная информация

Попластовая кривая насыщения

Колонка коллекторов

Выходная информация

Колонка характера насыщения

Модуль «По критическим значениям УЭС»

В данном модуле задаются 2 критических значения УЭС для нефти и воды и присваиваемый характер насыщения из выпадающего списка.

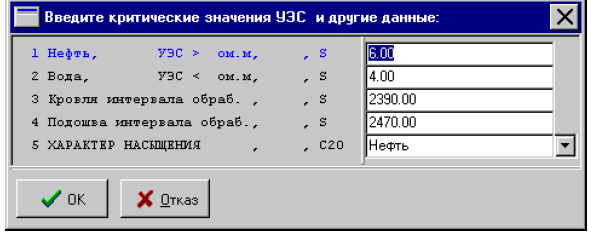

Рис.16.8 Ввод критических значений УЭС

Входная информация:

Попластовая кривая УЭС

Колонка коллекторов

Выходная информация:

Колонка характера насыщения

Модуль «По статистическим зависимостям»

Программа формирует интервалы нефте- и водонасыщения по критическим значениям, описанным функцией Y=a*X+b

Таких критических значений обычно бывает два: для нефти и воды:

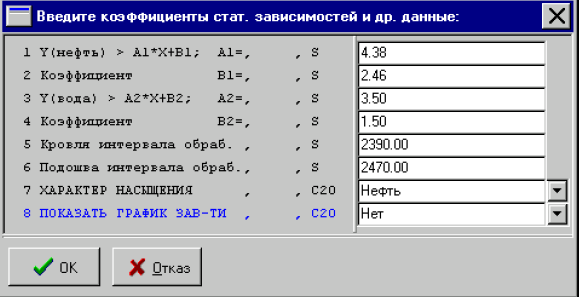

Рис.16.9 Ввод статистических зависимостей

Если Y>Yкр1, то пласт будет нефтенасыщенным, если Y<Yкр2, пласт водонасыщен, если значение Y попадает между критическими значениями, то в следующем окне интерпретатор выбирает сам соответствующее насыщение

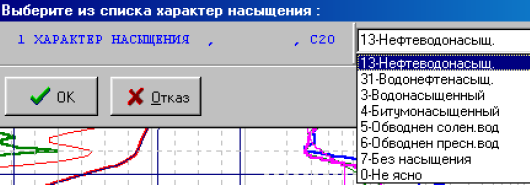

Рис.16.10 Выбор характера насыщения

Если надо выделять газ вместо нефти, то в раскрывающемся списке «Характер насыщения» предыдущего окна выбираем индекс «Газ».

Входная информация:

Попластовая кривая X

Попластовая кривая Y

A1, A2, B1, B2 – коэффициенты уравнений

Выходная информация:

Колонка характера насыщения

Модуль «По ГНК (ВНК, ГВК)»

По абсолютным отметкам ВНК, ГНК, ГВК программа формирует соответствующие индексы насыщения.

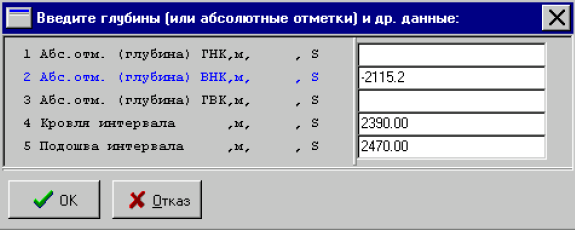

Рис.16.11 Ввод глубины

Если задать данные глубин без знака «-», то разделение будет проходить не по абсолютной, а по относительной глубине.

Входная информация:

Кривая абсолютных отметок

Выходная информация:

Колонка характера насыщения

Рекомендации пользователю

Очевидно, что полученная любым из четырех способов колонка насыщения дается для ориентировочного пользования. Интерпретатор, проанализировав полученные результаты, может с помощью программы «Корректировка колонки» менять насыщение.

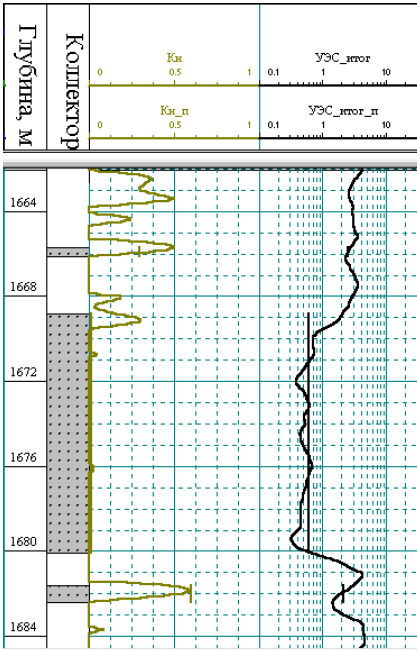

Рис.16.12 Пример оценки характера насыщения (скв. 3073 пл. Новоселкинская)
