Лабораторная работа № 11

Тема: Расчет Кн и оценка характера насыщения. Оформление заключения.

Цель работы: Расчет коэффициента нефтенасыщенности и параметр насыщения в различных геологических условиях

Оснащение занятий: ПЭВМ, интегрированная система обработки геолого- геофизических данных «ПРАЙМ», тетрадь , ручка.

План выполнения работы:

1. Запустите программу Прайм. Установите на рабочий стол свой планшет.

2. С помощью программы «Расчет Кн и оценка характера насыщения» вывести кривую Кн и оценить характер насыщения

3. Вывести данные для заключения.

4. Произвести предварительное заключение.

5. Вывести заключение

6. Ответить на контрольные вопросы.

Порядок оформления отчета:

По результатам выполненной работы составить отчет, в котором приводятся :

1. тема работы;

2. цель работы;

3. план выполнения работы;

4. визуализация результатов обработки на экране;

5. анализ результатов.

Теоретические основы

Наличие в породе глинистого материала приводит к снижению относительного сопротивления глинистой породы ρ_п,гл по сравнению с относительным сопротивлением неглинистой породы ρ_п, т.к. проводником электрического тока в глинистой породе является не только пластовая вода, но и глинистые частицы.

К глинистым коллекторам относятся коллекторы с содержанием Кгл больше предельного, не влияющего на оценку характера насыщения. Поэтому критерии оценки чистых коллекторов в большинстве случаев непригодны для оценки глинистых коллекторов. Т.к. в большинстве случаев оценка характера насыщения производится по величине критического значения Кн, большое значение для расчета Кн имеет выбор модели глинистой породы.

В зависимости от типа глинистости (рассеянная, слоистая) при интерпретации ГИС используются различные модели для расчета Кн.

Модели Кн исходят из того, что электропроводность водоносного глинистого коллектора, представленного переслаиванием чистых и глинистых прослоев, равна сумме электропроводностей чистой и глинистой компонент:

Расчет Кн по нормализованным кривым уэс и кп

Назначение

Программа предназначена для нормализации кривых удельного электрического сопротивления и общей пористости пород с целью выявления интервалов с нефтенасыщением и расчета коэффициента нефтенасыщенности по нормализованным кривым.

Постановка задачи

Источником информации о содержании нефти в породах является удельное электрическое сопротивление, которое зависит от количества воды в порах породы. Для выявления этого количества воды кривые сопротивления и общей пористости должны быть приведены в одинаковый масштаб пористости и совмещены в интервалах чистых водоносных пород. При этом компенсируются возможные изменения сопротивления за счёт изменения соотношения объёмов скелета и жидкости в породе, если эта жидкость одинакового сопротивления. Если вместо воды в порах окажется нефть или газ, на сопротивлении появится дополнительное приращение.

Нефтегазонасыщенные коллекторы в результате отмечаются расхождением нормализованных кривых сопротивления и пористости, а величина расхождения отражает параметр нефтенасыщенности Рн, по которому при задании петрофизических констант расчитывается Кн.

Функция преобразования кривых пористости Кп и сопротивления Rп выбирается исходя из известной зависимости относительного сопротивления Рп от пористости /1/.

где Rв – сопротивление пластовой воды

а, m – константы.

Поскольку нормализованная кривая Кп является кривой удельного сопротивления пласта при полном его водонасыщении, расхождение нормализованных кривых характеризует величину коэффициента увеличения сопротивления Рн.

Метод решения и алгоритм

В программе предусмотрен расчет коэффициента m, если во входных данных задано 2 чистых водоносных пласта с разной пористостью.

Параметры обработки задаются в окне:

Рис.16.4 Ввод данных для нормализации кривых УЭС и Кп

Входные данные:

Rп – кривая сопротивления, ом м

Кп – кривая общей пористости, дол. ед.

– интервал чистого водонасыщенного коллектора, м

m – показатель степени (коэффициент цементации), безразмерный.

Выходные данные:

Кп н – нормализованная кривая общей пористости

Rпн – нормализованная кривая удельного электрического сопротивления

Кн - коэффициент нефтенасыщенности

Рекомендации пользователю

1. Программа запрашивает непрерывные кривые сопротивления пласта и общей пористости Кп, а также интервалы неглинистого водонасыщенного пласта, в качестве которого можно использовать как коллектор, так и плотный пласт. При задании двух пластов программа вычислит m.

2. Интервал(ы) задается либо с помощью курсора, либо в таблице входных параметров, которая вызывается кнопкой ESC либо до либо после выделения водоносных интервалов. Таблица входных данных приведена ниже.

3. Методика неприменима при изменении сопротивления пластовой воды за счёт обводнения.

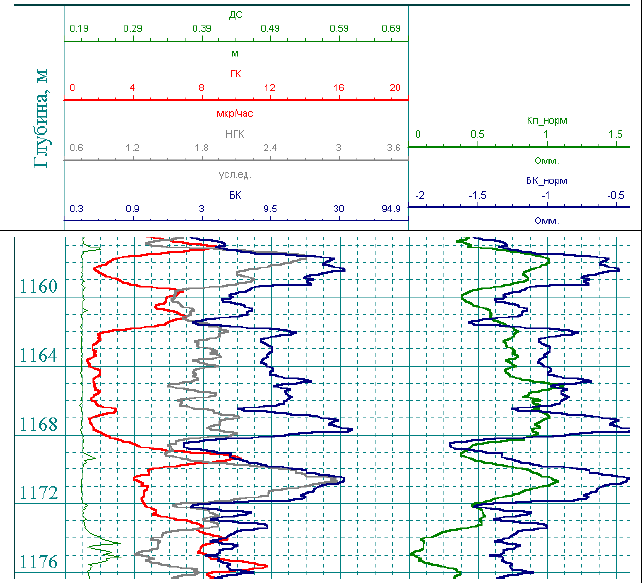

На рис. 16.5 дан пример нормализации кривой БК, записанной на соленом растворе, в скв. 3062 Новоселкинской площади и кривой Кп по НГК, нормализованных по водоносным известнякам башкирского яруса (в интервале 1224-1228). В интервале пласта К4 каширского горизонта (1169.6-1168.2) по нормализованным кривым нефтенасыщенными являются верхняя и нижняя уплотненная часть пласта, в средней части пласта, в интервале 1164.8-1166.8 нефтенасыщение отсутствует. Судя по нормализованным кривым НГК и БК, представленным в левой части планшета, весь пласт нефтенасыщен.

Рис.16.5 Пример нормализации кривой БК
