Выделение коллекторов по Апс, мкз, бк в отложениях Западной Сибири

Назначение

Программа предназначена для выделения коллекторов по граничным значениям Апс, МКЗ и БК и успешно используется при обработке Юрских отложений Западной Сибири, представленных песчано-алевролитовыми и глинистыми породами.

Постановка задачи

Терригенные коллекторы при бурении на глинистом растворе можно выделить по отрицательной аномалии Апс и приращениям на МКЗ (МПЗ>МГЗ).

По критическому значению Апс>Апскр и по приращению МКЗ (МПЗ>1.1*МГЗ) выделяются коллекторы. Чтобы отсечь плотные и углистые прослойки, которые тоже могут иметь высокое Апс, добавлен параметр БКкр, выше которого пласт будет исключен из коллектора. Также с помощью параметра «критическое значение МГЗ» будут убираться из коллекторов уплотненные или глинистые пропластки небольшой толщины.

Метод решения и алгоритм

На входе программа запрашивает кривые Апс, МГЗ, МПЗ, БК, затем пользователь выбирает базу знаний.

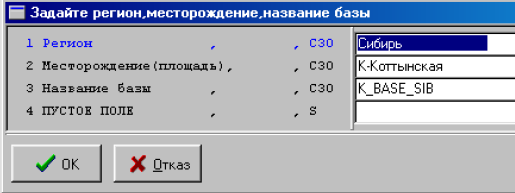

Рис.12.1 Выбор базы знаний

Затем в таблице пользователь задает критические параметры для выделения коллекторов:

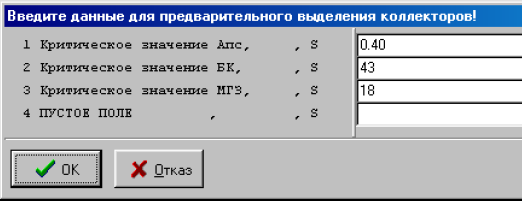

Рис.12.2 Задание критических значений геофизических параметров

Эти данные могут браться из Базы знаний, если она заполнена для соответствующего региона (площади). Надо отметить, что критическое значение параметра Апс обычно для конкретных отложений является постоянным, а критические значения БК, МГЗ должны задаваться для каждой скважины свои.

Результатом работы программы является попластовая колонка «Коллектор».

Входные данные

- Апс – кривая альфа-ПС (обязательна)

- МГЗ, МПЗ, БК – исходные увязанные кривые (если есть)

- Критические значения Апс, БК, МГЗ (задаются в таблице)

Выходные данные

- попластовая колонка коллекторов

Рекомендации пользователю

- Кривые МГЗ, МПЗ, БК – это необязательные данные, без них программа сможет проработать только по Апс;

- Кривую БК перед заданием критического значения надо внимательно проанализировать, не отсекутся ли коллекторы, если показания в них будут примерно равны показаниям в плотных и углях (в таком случае лучше отказаться от БК);

- Также надо проанализировать МГЗ: при каком именно значении пропласток уже является неколлектором. Иногда такое значение подобрать невозможно, тогда надо задать формальное значение МГЗ (выше всех значений в коллекторах);

Контрольные вопросы:

1. Объясните назначение программы «Выделение коллекторов по заданным признакам».

2. Объясните назначение программы «Выделение коллекторов по Апс, МКЗ, БК в отложениях Западной Сибири».

3. По каким геофизическим признакам определяются пласты - коллектора.

4. Объясните понятия «отрицательное приращение» и «положительное приращение».

5. Объясните назначение программы «Литологическое расчленение по заданным признакам».

6. Объясните назначение программы «Литологическое расчленение по Апс, МКЗ, БК, ДТ, Агк, Анк в отложениях Западной Сибири

7. Изложите геофизические признаки, по которым производится литологическое расчленение пластов.
