Октябрьский нефтяной колледж
им. С.И. Кувыкина
Компьютерная интерпретация геолого-геофизических материалов
Методические указания по выполнению лабораторных работ для студентов Октябрьского нефтяного колледжа
ПО СПЕЦИАЛЬНОСТИ: 130305 «ГЕОЛОГИЯ И РАЗВЕДКА НЕФТЯНЫХ
И ГАЗОВЫХ МЕСТОРОЖДЕНИЙ »
2010 г.
ОДОБРЕНА Составлена в Предметной комиссией соответствии с
Геофизических дисциплин государственными
Председатель: требованиями к минимуму содержания
Ю. В. Лукьянов и уровню
подготовки выпускников
специальности 130305
Заместитель директора
по учебной работе:
Фазлыева Ф.А.
Допущено
Министерством образования Республики Башкортостан в качестве учебного пособия для учащихся образовательных учреждений среднего профессионального образования по специальности «Геология и разведка нефтяных и газовых месторождений»
2-е издание переработанное и дополненное
Тираж: 30 экземпляров
Составитель: Файзрахманова Л.У - преподаватель Октябрьского
нефтяного колледжа
Рецензент: Фазлыева Ф. А. – заместитель директора
по учебной работе
Волков В.К. – главный инженер Западно-Сибирской
геофизической экспедиции ОАО Башнефтегеофизика
Введение
Методические указания по выполнению лабораторных работ по дисциплине «Компьютерная интерпретация геолого-геофизических материалов» предназначены для изучения способов машинной обработки первичных материалов, полученных в результате проведения скважинных работ и исследований.
В процессе выполнения лабораторных работ студент должен освоить последовательность применения управляющих и обрабатывающих модулей, научиться применять геофизическую обрабатывающую Систему «ПРАЙМ» для решения конкретных задач. Система «ПРАЙМ» разработана коллективом кафедры геофизики Башкирского Государственного университета г. Уфы. Разработка её велась в соответствии с геологическим заданием Управления по геологии и использованию недр при кабинете министров республики Башкортостан и под патронажем ОАО "Башнефтегеофизика". Кроме Башгосуниверситета в разработке системы приняли участие творческие коллективы ведущих предприятий отрасли: БашНИПИнефть (г.Уфа), НПФ "Геофизика" (г.Уфа), ВНИИГИС (г.Октябрьский), ОАО "Татнефтегеофизика" (г.Бугульма), филиал ЮганскНИПИнефть (г.Уфа).
Благодаря использованию этой системы удается свести воедино практически все процессы обработки и интерпретации материалов ГИС. Отпадает необходимость использования большого количества разнородных программ, как правило, не согласующихся по форматам данных. К тому же многие из старых программ работали под управлением операционной системы MS DOS, что не позволяло с наибольшей эффективностью использовать вычислительные ресурсы современных компьютеров.
Система ПРАЙМ используется также для обработки и интерпретации материалов ГИС для целей комплексирования с данными сейсморазведки. Для целей повышения эффективности работ по интерпретации материалов ГИС намечается дальнейшее развитие и совершенствование систем ПРАЙМ, ГЕКТОР и их более полное использование.
Опыт работы в новых условиях показал, что организация системы обработки и интерпретации материалов ГИРС в едином центре позволила эффективно решать следующие основные вопросы:
Коренным образом изменить стратегию и тактику ГИРС в структурных подразделениях ОАО "Башнефтегеофизика".
Повысить качество ГИРС за счет единых требований к соблюдению технологии проведения ГИРС и метрологии.
Оперативно осуществить разработку основных элементов интегрированной системы ПРАЙМ и с высокой эффективностью использовать ее в производственном режиме.
Повысить оперативность обработки данных ГИС для целей сейсморазведки.
Начать планомерное снижение численности персонала участвующего в интерпретации данных ГИРС.
После выполнения лабораторных работ студентом составляется отчет, в котором приводится:
тема работы;
цель работы;
план выполнения работы;
визуализация результатов обработки на экране;
анализ результатов.
На предложенные контрольные вопросы необходимо ответить устно или письменно в тетради. Студент допускается к выполнению последующей работы только после представления оформленного отчета по предыдущей работе.
Подробную инструкцию по работе с Интегрированной Системой обработки «ПРАЙМ» смотрите в «Руководстве пользователя».
Лабораторная работа №1
Тема: Создание шаблона планшета. Импортирование кривых.
Цель работы: Изучение общих свойств планшета
Оснащение занятий: ПЭВМ, интегрированная система обработки геолого- геофизических данных «ПРАЙМ», тетрадь, ручка.
План выполнения работы:
1.Запустите программу Прайм.
2. Изучить структуру Системы ПРАЙМ. В системном меню изучить команды системы.
3. Создать планшет, включающий отредактированные: а) колонку глубин (1.4см); б) линейную сетку ( шириной 8см), в) линейную сетку (шириной 4 см); г) три колонки литологии, коллектора и насыщения (шириной по 1 см); д) две логарифмические сетки (по 8см).
4. По выданной преподавателем скважине импортируйте в ваш планшет данные методов КС, ПС, ИК, БК И БКЗ, МКЗ. Кривые необходимо вводить с участка интервала детальных исследований скважин.
5. Оформить шапку с информацией по скважине.
6. Ответить на контрольные вопросы.
Внимание! В дальнейшем Вы занимаетесь обработкой только своей скважины. Итогом Вашей работы должно быть - оформление заключения по скважине об интервалах нахождения пластов- коллекторов, типе насыщения и их коллекторских свойствах.
Порядок оформления отчета:
По результатам выполненной работы составить отчет, в котором приводятся :
тема работы;
цель работы;
план выполнения работы;
визуализация результатов обработки на экране;
анализ результатов.
Планшет
При использовании автоматизированной Системы для редактирования и обработки данных геофизических исследований скважин результаты представляются в виде планшета. Планшет содержит:
1) каротажные диаграммы,
2) колонки пластов, литологии и насыщения,
3) линейки для кривых и расшифровку легенд для заливок,
4) заключение по результатам интерпретации.
“Геофизическое содержание” планшета составляют каротажные диаграммы, примитивы, колонки и текст заключения.
Созданный в Системе планшет может быть распечатан на любом печатающем устройстве, т.е. представлен в виде твердой копии.
Планшет может содержать следующие разделы (Рис.1.1):
раздел шапки,
раздел линеек,
раздел легенды,
раздел кривых,
раздел подвала.

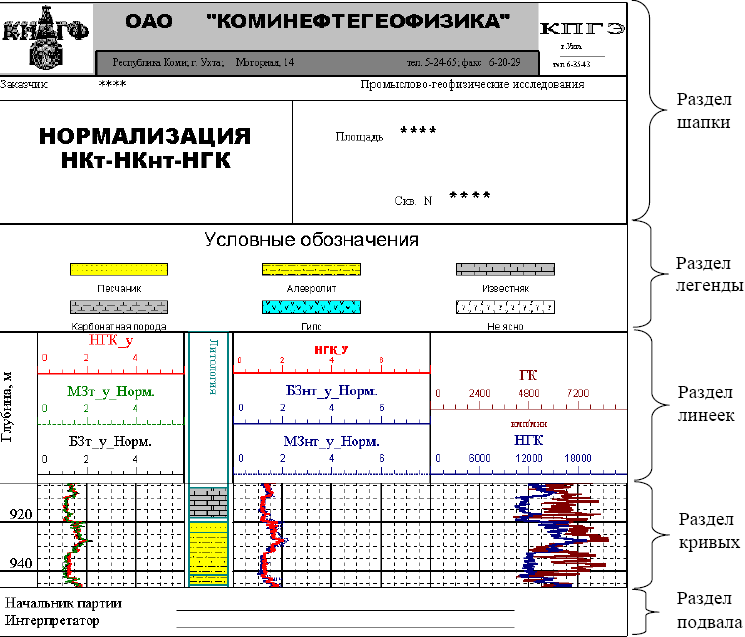

Рис.1.1 Пример планшета
В каждом разделе имеются свои объекты для отображения на планшете. Разделы ШАПКИ и ПОДВАЛА совершенно одинаковы, и отличаются лишь расположением на планшете относительно раздела кривых. Шапка располагается выше раздела кривых, подвал – ниже. Раздел КРИВЫХ включает в себя не только кривые, но и множество других объектов.
Последовательность операций для создания планшета:
1) Загрузить Систему.
2) В пункте меню Файлы выбрать Создать или нажать комбинацию клавиш
Shift+F3. Появляется диалоговое окно выбора существующего шаблона из списка.
3) Нажать кнопку «Новый» для создания шаблона с “нуля”. Появляется диалоговое окно выбора рабочей области (WS файла).
4) Выбрать Ваш WS файл или указать новое имя файла. На стадии изучения программы можно нажать «Отмена».
На экране появляется пустой планшет, при этом система связывает Ваш файл с текущим планшетом. Появившийся новый планшет разделен на две части. В верхней части находится раздел шапки, линеек, легенды. В нижней части – раздел кривых и подвала.
В верхней части экрана представлены пиктограммы для выполнения различных функций. С их помощью вводим новые объекты в созданный планшет.
5) Вставить колонку глубин. При нажатии клавиши Ins на клавиатуре или щелкнув левой кнопкой “мышки” по пункту вставки объектов, открывается окно для выбора вставляемых классов. Выбрать из списка классов КОЛОНКА ГЛУБИН. Появляется синий вертикальный указатель: укажите начало положения колонки глубин, щелкните левой кнопкой мыши. Затем укажите ее ширину, щелкните левой кнопкой ”мыши”. Появится колонка глубин.
6) Вставить линейную сетку аналогично колонке глубин, выбрав из списка
вставляемых классов ЛИНЕЙНУЮ СЕТКУ. Нажать “мышкой” в окне кнопку
«Дальше» или «Enter» на клавиатуре. Появляется синий вертикальный указатель:
укажите начало положения сетки, щелкните левой кнопкой ”мыши”; затем укажите ее ширину, щелкните левой кнопкой ”мыши”. Появится линейная сетка.
Вставка других необходимых служебных колонок аналогична рассмотренным.
Существует возможность изменять параметры служебных колонок: начало размещения, ширину колонки, цвет. Для этого необходимо выделить ту колонку, параметры которой изменяются, щелкнув на ней правой кнопкой ”мыши”. Появляется окно «Настройка» с полями “Отображение” и “Шапка колонки”, в котором можно менять параметры. Для возвращения к планшету нажать левой кнопкой ”мыши” на «Дальше».
Каждый новый введенный объект автоматически заносится в «список объектов». Для его проверки необходимо нажать на пробел или зайти в меню «планшет», «список объектов».
