2.Теплопроводность однослойной плоской стеки при стационарном режиме.
Рассмотрим однослойную плоскую стенку толщиной d и теплопроводностью l (рис12.1).
Температура горячей жидкости (среды) t'ж, холодной жидкости (среды) t''ж. Количество теплоты, переданной от горячей жидкости (среды) к стенке по закону Ньютона-Рихмана имеет вид:
Q = a1 · (t'ж – t1) · F, (12.1)
где a1 – коэффициент теплоотдачи от горячей среды с температурой t'ж к поверхности стенки• с температурой t1; F – расчетная поверхность плоской стенки. Тепловой поток, переданный через стенку определяется по уравнению:
Q = l/d · (t1 – t2) · F. (12.2)
Тепловой поток от второй поверхности стенки к холодной среде определяется по формуле:
Q = б2 · (t2 - t''ж) · F, (12.3)
где a2 – коэффициент теплоотдачи от второй поверхности стенки к холодной среде с температурой t''ж. Решая эти три уравнения получаем:
Q = (t'ж – t''ж) • F • К, (12.4)
где К = 1 / (1/a1 + / l + 1/a2) – коэффициент теплопередачи, (12.5) или
R0 = 1/К = (1/a1 + d/l + 1/a2) – полное термическое сопротивление теплопередачи через однослойную плоскую стенку. (12.6)
1/a1, 1/a2 – термические сопротивления теплоотдачи поверхностей стенки; d/l - термическое сопротивление стенки.

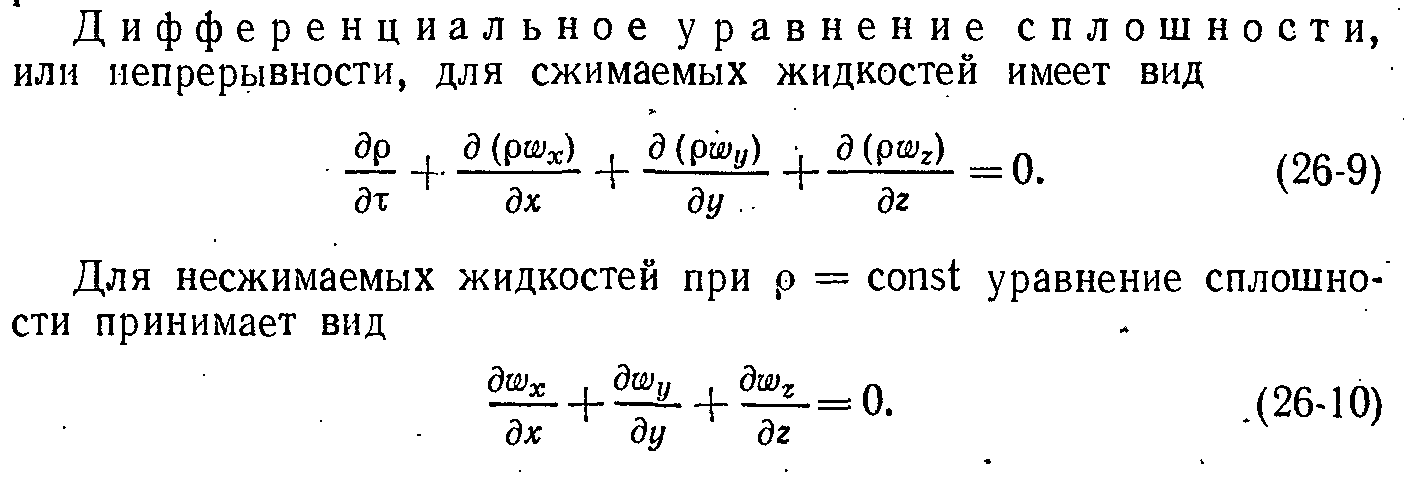

3.Уравнение сплошности для сжимаемой и несжимаемой жидкости.
ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ № 16
1.Температурное поле.
Температурное поле - это совокупность значений температуры во всех точках данной расчетной области и во времени.
В зависимости от числа координат различают трехмерное, двумерное, одномерное и нульмерное (однородное) температурные поля.
Температурное поле, которое изменяется во времени, называют нестационарным температурным полем. И наоборот, температурное поле, которое не изменяется во времени, называют стационарным температурным полем.
Примеры записи температурных полей: T(x,y,z,τ) – трехмерное нестационарное температурное поле (τ – время); T(τ) – нульмерное нестационарное температурное поле; T(x) – стационарное одномерное температурное поле; T = const – нульмерное стационарное температурное поле.

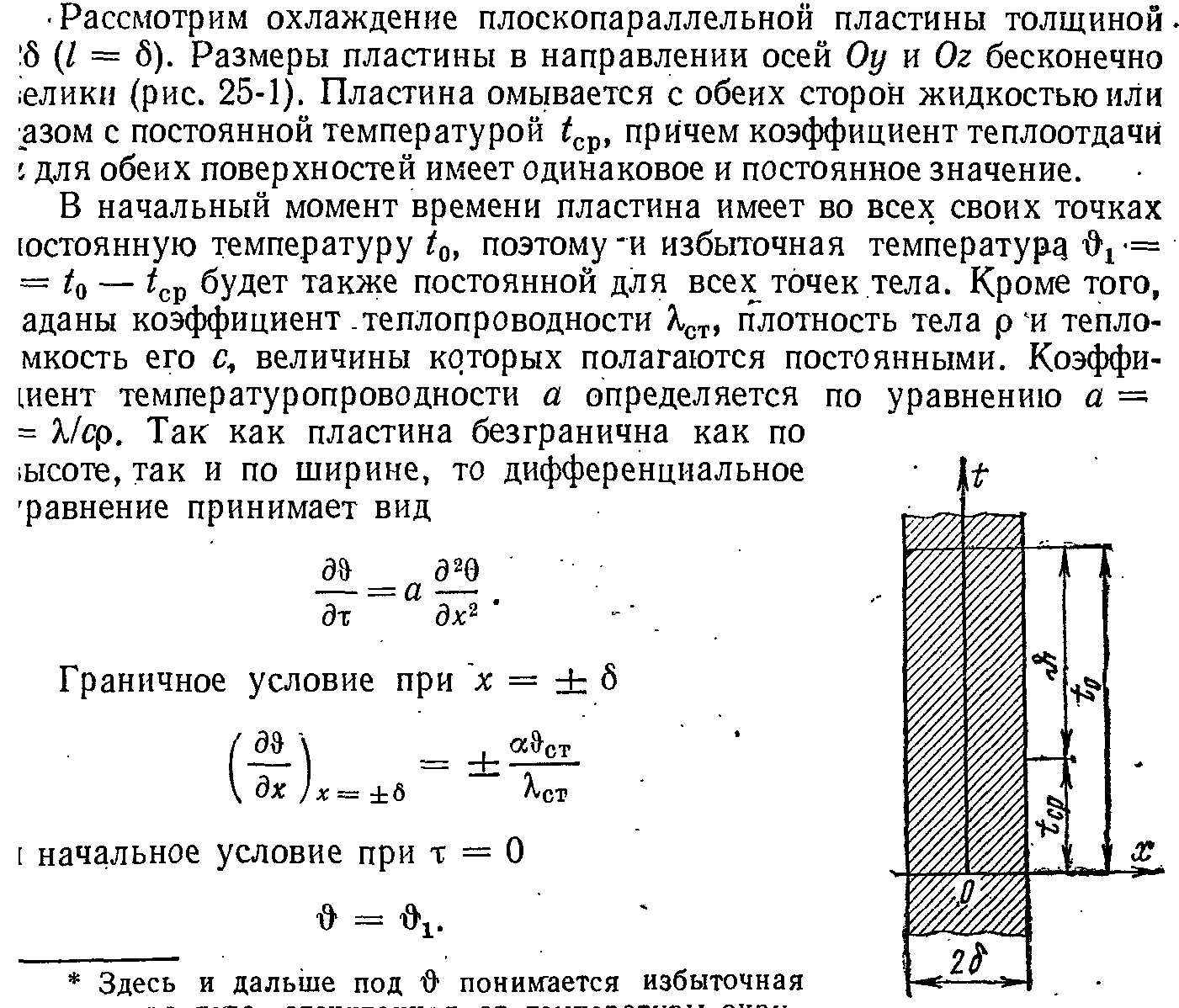

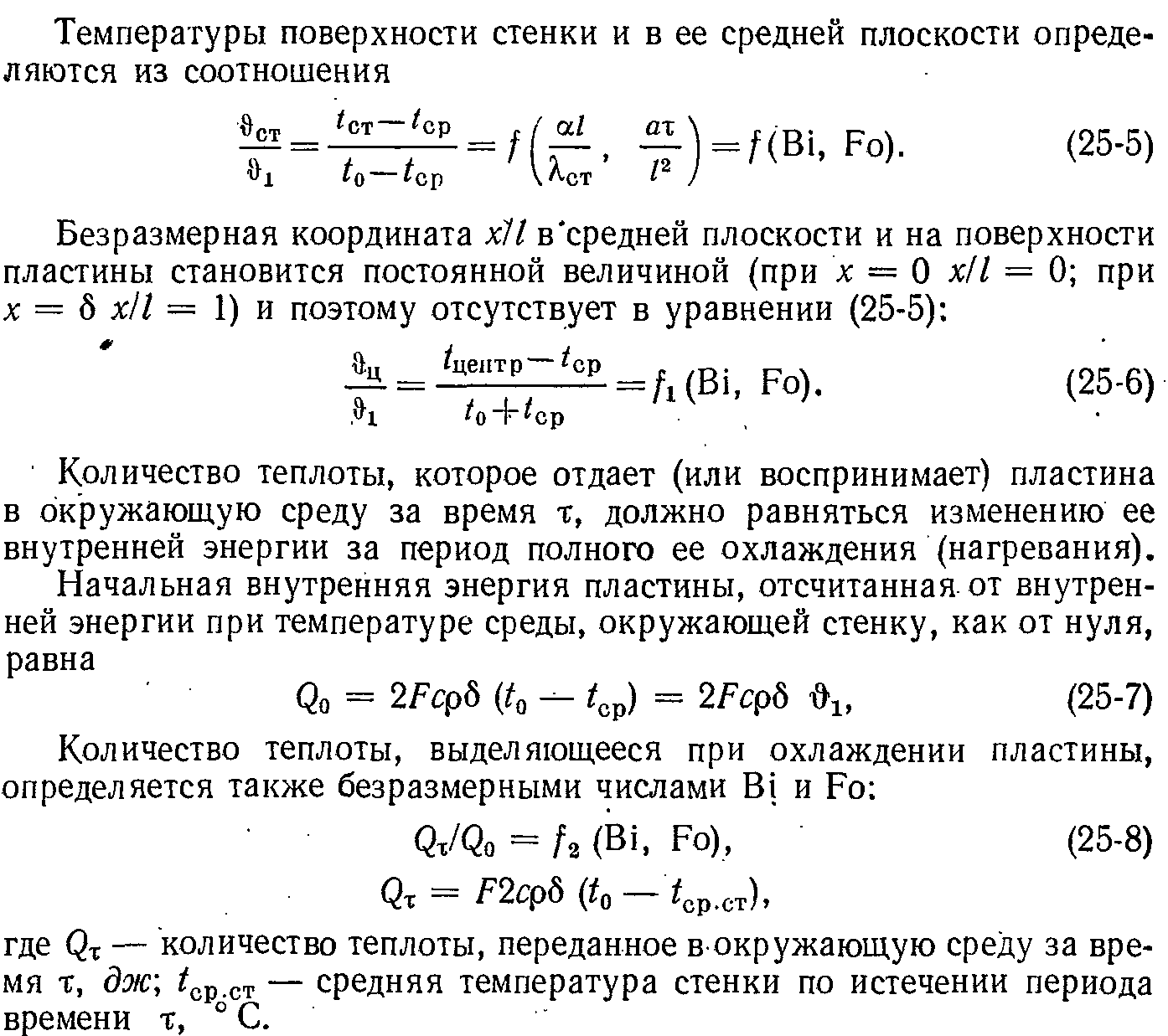

2.Теплопроводность при нестационарном режиме для неограниченной пластины.
3.Энергия потока жидкости
ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ № 17
1.Виды теплообмена. Коэффициент теплопроводности.
Теплопередача – это процесс переноса теплоты внутри тела или от одного тела к другому, обусловленный разностью температур. Интенсивность переноса теплоты зависит от свойств вещества, разности температур и подчиняется экспериментально установленным законам природы.
Существуют три основных вида теплопередачи: теплопроводность, конвекция и лучистый теплообмен.
Коэффициент теплопроводности - это относительная величина, характеризующая теплопроводность материала и определяемая как количество теплоты, которое проходит за 1 час через материал, имеющий толщину 1 метр и площадь 1 квадратный метр при разнице температур на входе и выходе в 1 градус по Цельсию. Чем больше коэффициент теплопроводности материала, тем хуже его теплозащита, поскольку большее количество теплоты способно пройти через материал.

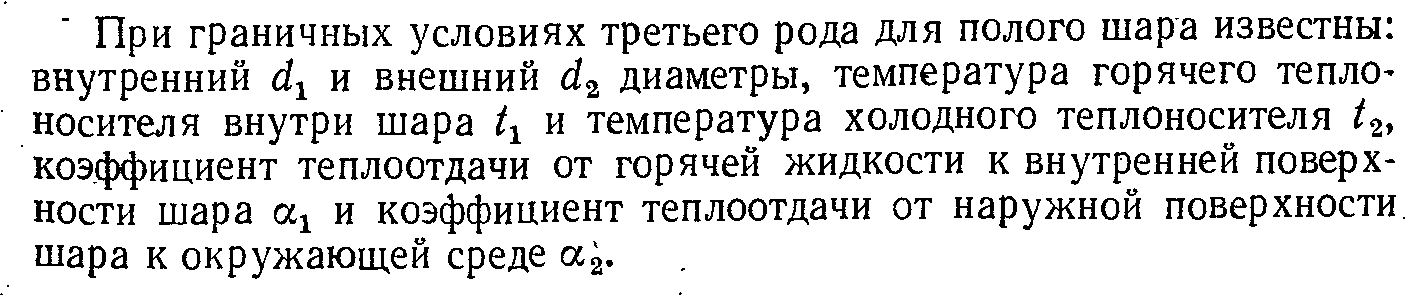

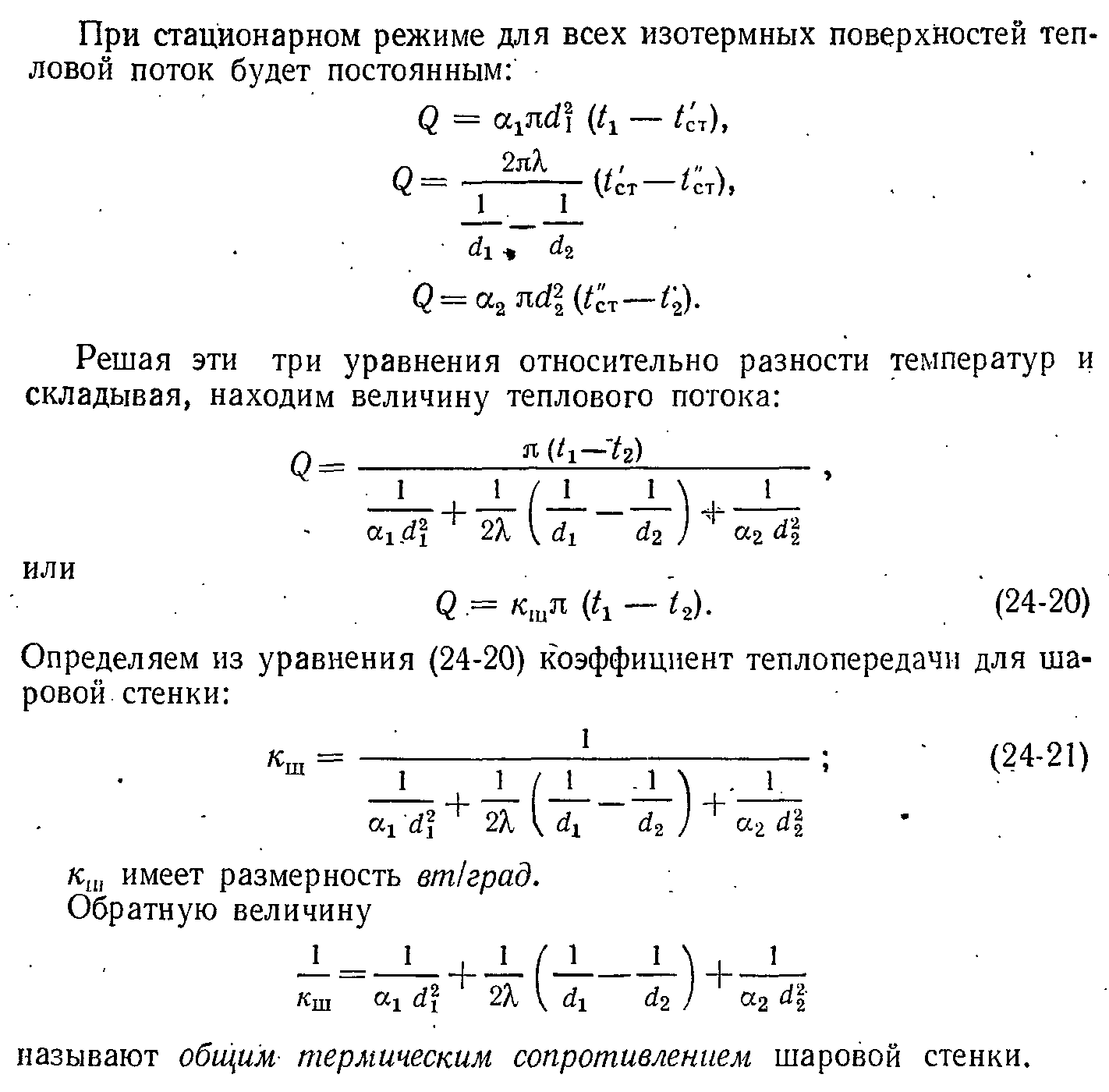

2.Теплопередача через шаровую стенку.

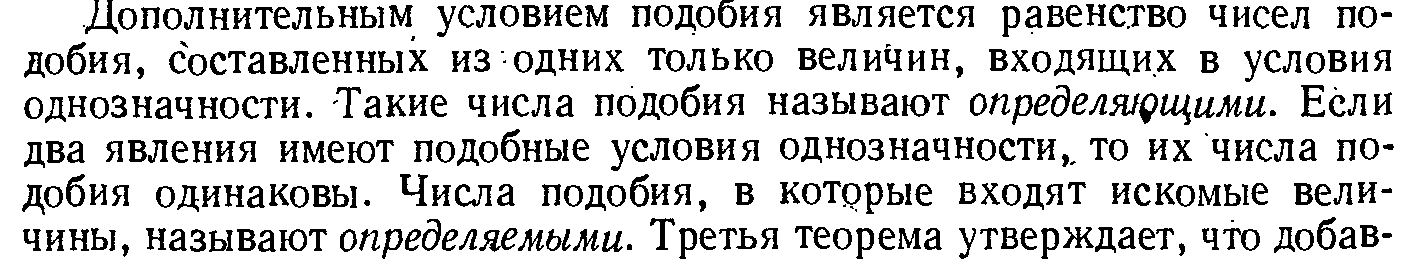

3.Понятие определяемых и неопределяемых чисел подобия.
ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ № 18
1.Закон Ньютона-Рихмана.

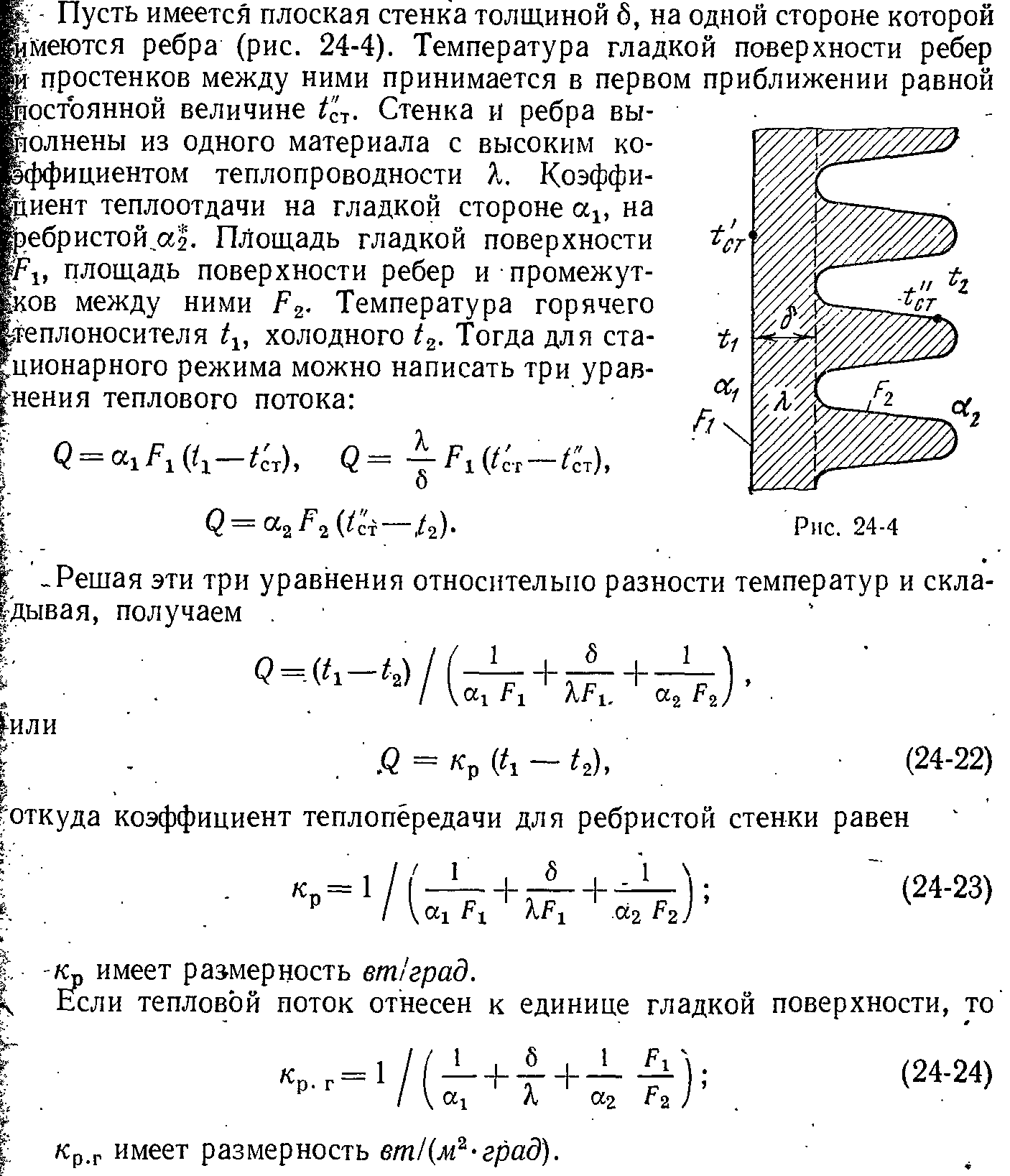

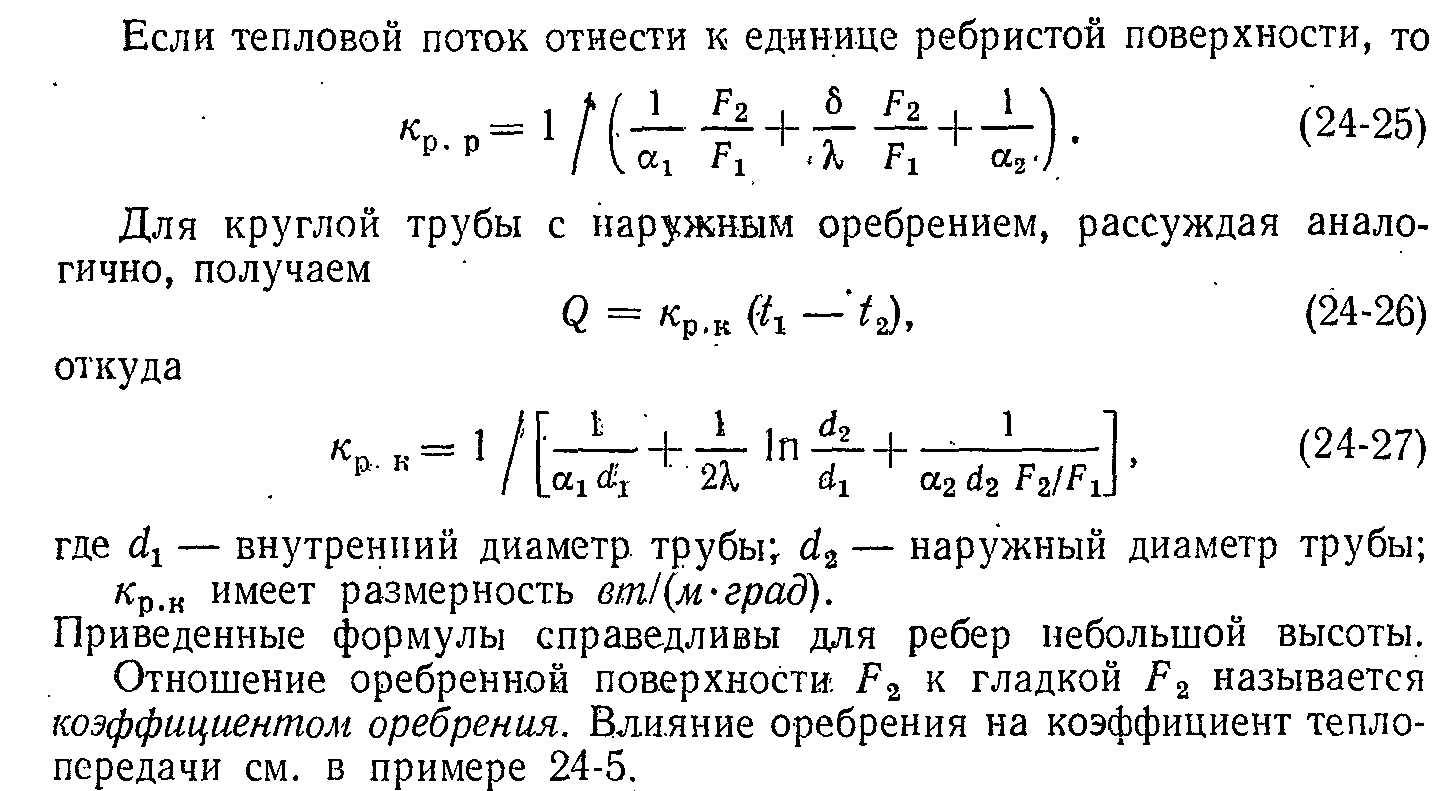

2.Теплопередача через ребристую стенку.
3.Уравнение подобия (для газа).
ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ № 19
1.Число Био.
2.Теплопроводность тел произвольной формы (стационарный режим).
3.Уравнение подобия (для жидкости).
При конвективном теплообмене уравнения подобия могут быть представлены в следующем виде:
Nu = f1 (Re, Gr, Pr);(26-44)
Eu = f2 (Re, Gr, Pr). (26-45)
ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ № 20
1.Основные положения теплопроводности при нестационарном режиме.
2.Назначение оребрения и коэффициент оребрения.
3.Критический диаметр теплоизоляции.

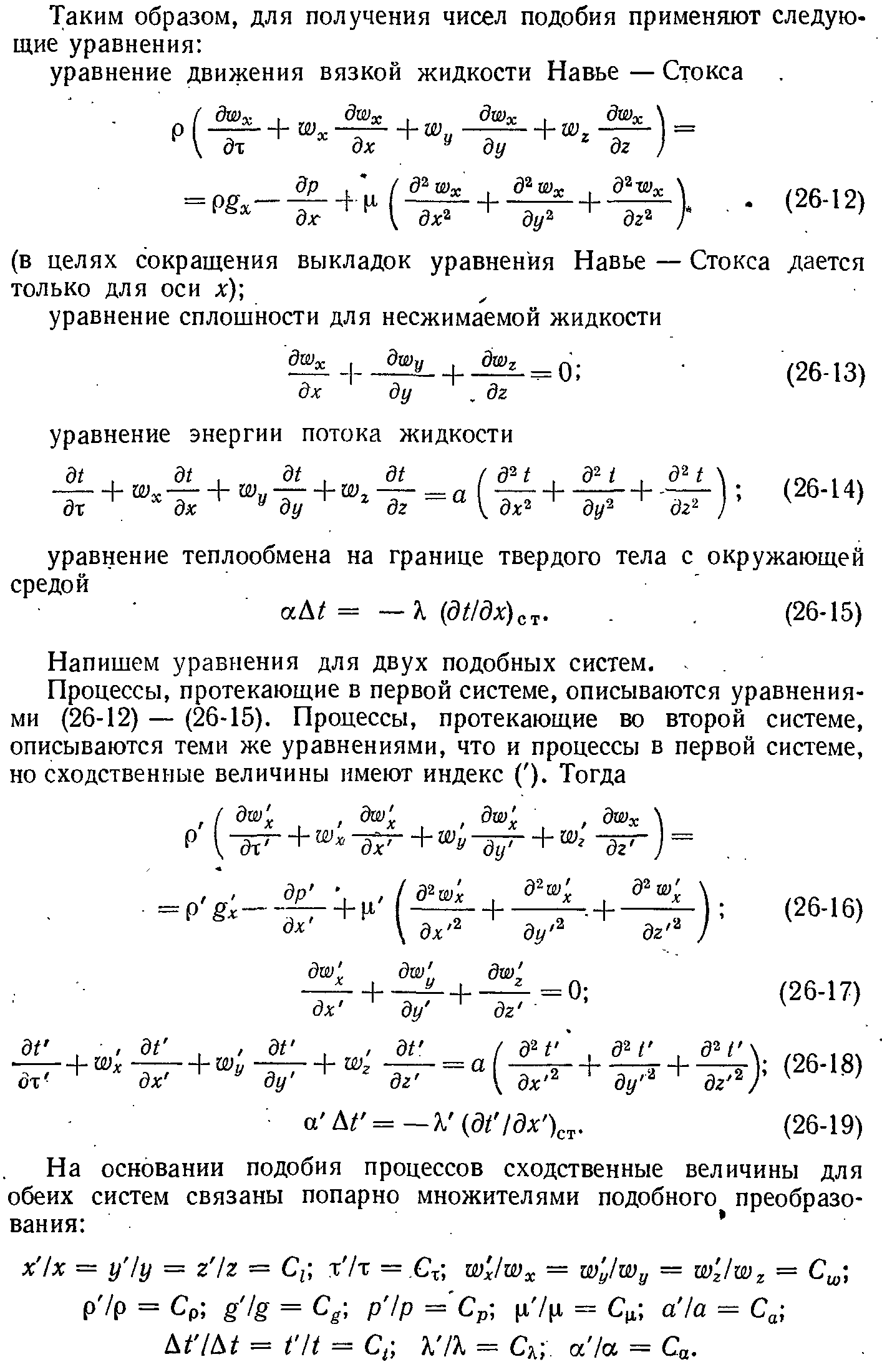

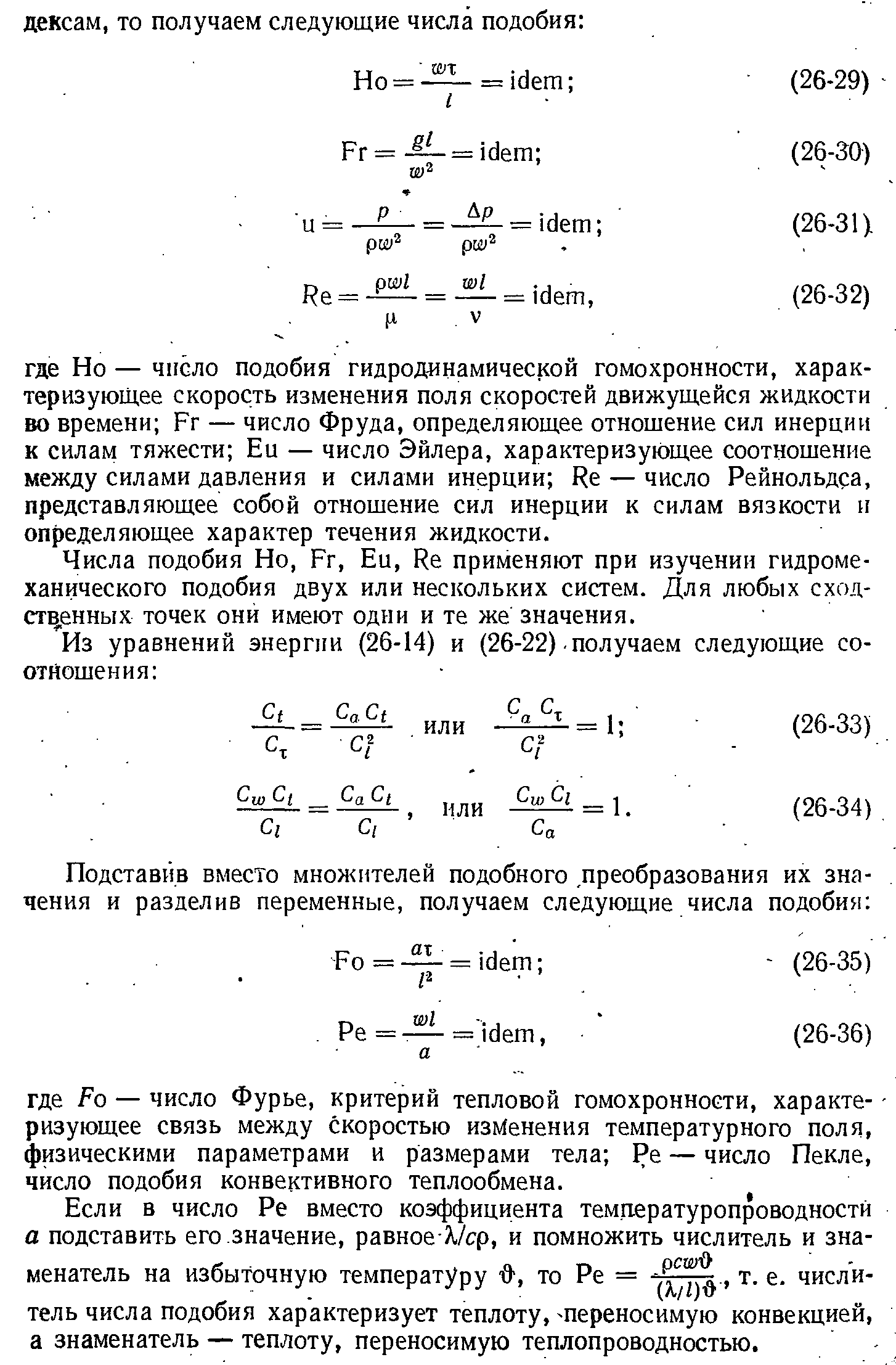

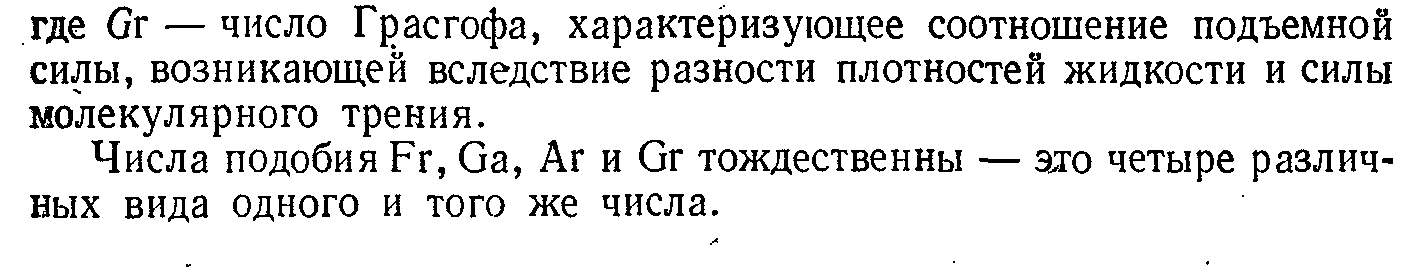

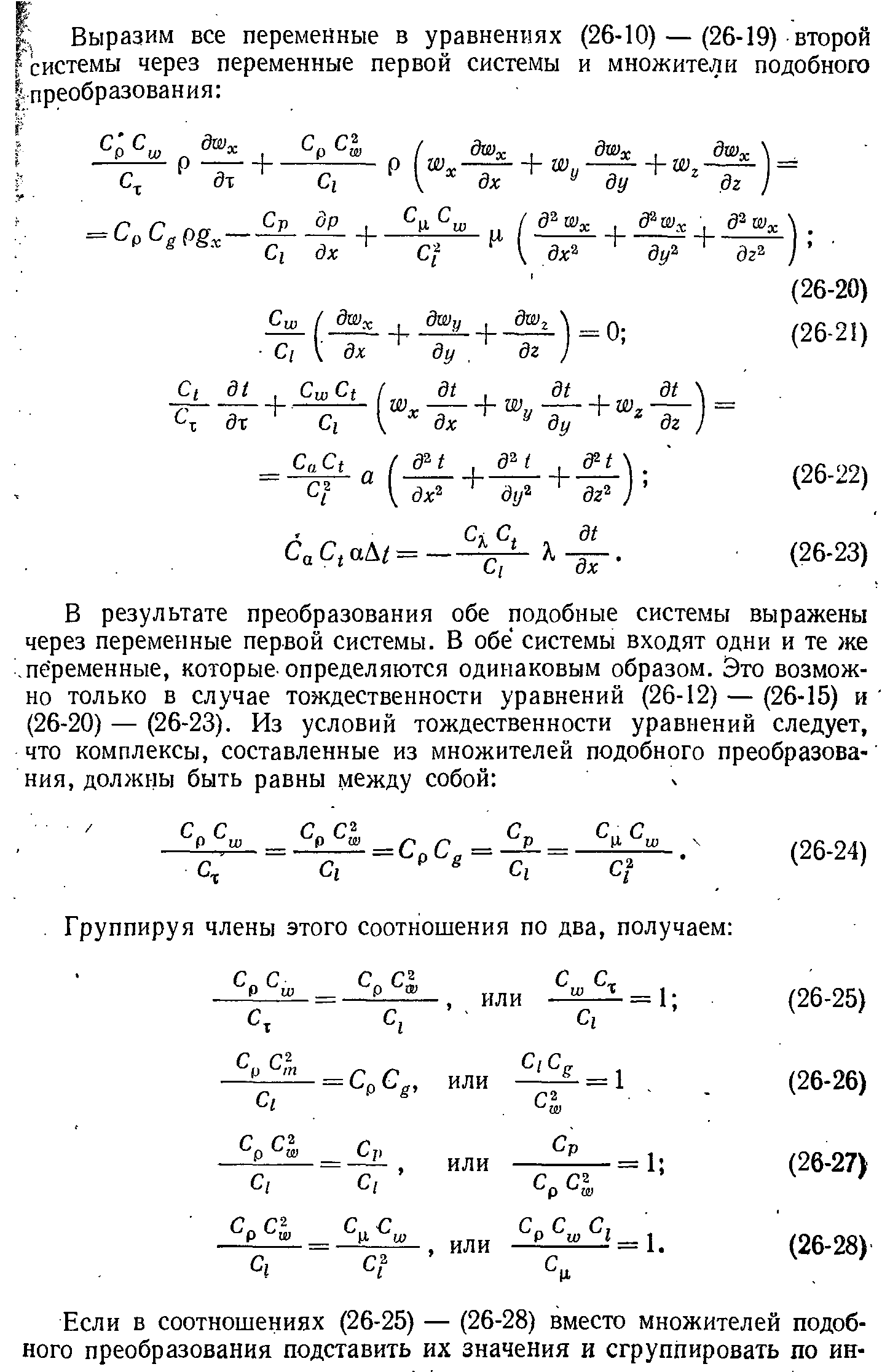

Вывод чисел подобия. Начало у всех вопросов такого типа общее, но при написании первых 4 критериев, внимательно смотрим на нужные критерии, остальные выводятся с помощью математических действий, которые будут тоже описаны.
