Фрикционные механизмы,общие сведения,классификация
Фрикционные механизмы (рис. 1.4, г) служат для передачи движения за счет сил трения, возникающих в результате контакта звеньев. Фрикционный механизм может быть выполнен с гибкими звеньями. Его применяют для передачи вращения между валами при больших межосевых расстояниях при помощи гибкой связи: ремня.
Классификация
Фрикционные передачи делятся на:. а)С параллельными валамиб)с пересекающимися валами.а)с внешним контактом б)с внутренним контактом.По возможности варьирования передаточного отношения а)нерегулируемые(i=const); б)регулируемые (фрикционный вариатор).
.По возможности изменения передаточного отношения при наличии промежуточных тел в передаче
.По форме контактирующих тела)цилиндрическиеб)коническиев)сферическиег)плоские
Фрикционные передачи с постоянным передаточным отношением
Фрикционные передачи с постоянным передаточным отношением Применение. Фрикционные передачи с постоянным передаточным отношением применяют сравнительно редко. Их область ограничивается преимущественно кинематическими це¬пями приборов, от которых требуются плавность движения, бесшумность работы, безударное включение на ходу и т. п. Как силовые (не кинематические) передачи они не могут конкурировать с зубчатыми передачами по габаритам, надежности, КПД и пр. Фрикционные вариаторы применяют как в кинематических, так и силовых передачах в тех случаях, когда требуется бесступенчатое регулирование скорости (зубчатая передача не позволяет такого регулирования). Применение фрикционных вариат оров на практике ограничивается диапазоном малых и средних мощностей — до 10, реже до 20 кВт. В этом диапазоне они успешно конкурируют с гидравлическими и элек¬трическими вариаторами, отличаясь от них простотой конструкции, малыми габаритами и повышенным КПД. При больших мощностях трудно обеспечивать необходимую силу прижатия катков. Эта сила, а также соответствующие нагрузки на валы и опоры становятся слишком большими, конструкция вариатора и нажимного устройства усложняется.
Кинематика фрикционного механизма
.
Кинематика фрикционной передачи В
результате неизбежного при работе
фрикционных передач упругого скольжения
ведомый каток отстаёт от ведущего и
точное значение передаточного числа
будет определяться по формуле
где
- коэффициент скольжения (для металлических
катков
= 0,01…0,03, Большие значения относятся к
передачам, работающим всухую, для
текстолитового катка
=
0,1). Наличие упругого скольжения и
некоторая его зависимость от колебаний
нагрузки и условий работы передачи
вынуждают называть передаточное число
фрикционной передачи условно постоянным.
Для практических расчётов силовых
фрикционных передач пользуются
приближённым значением передаточного
числа
Для
одной пары катков силовыхх передач
,
для передач приборов
.

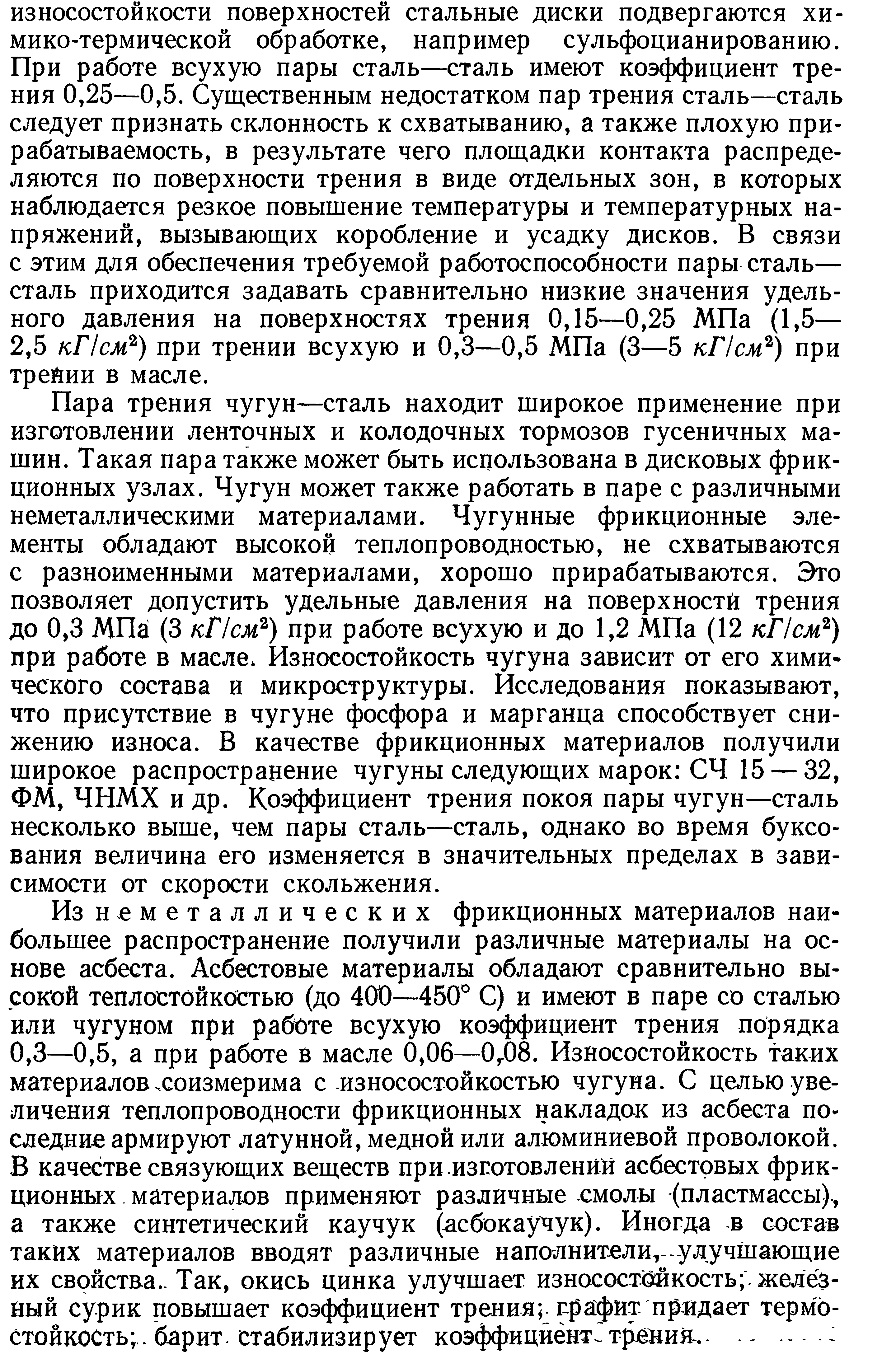

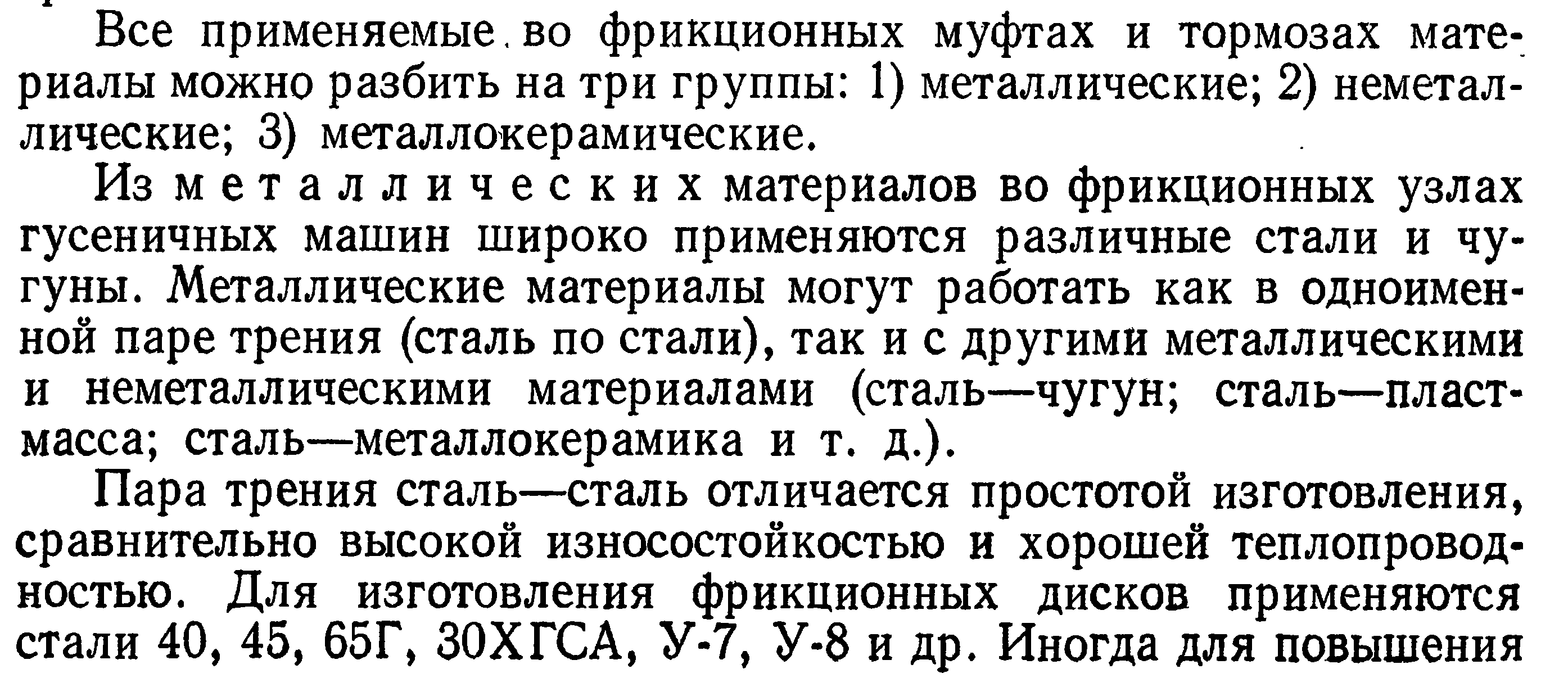

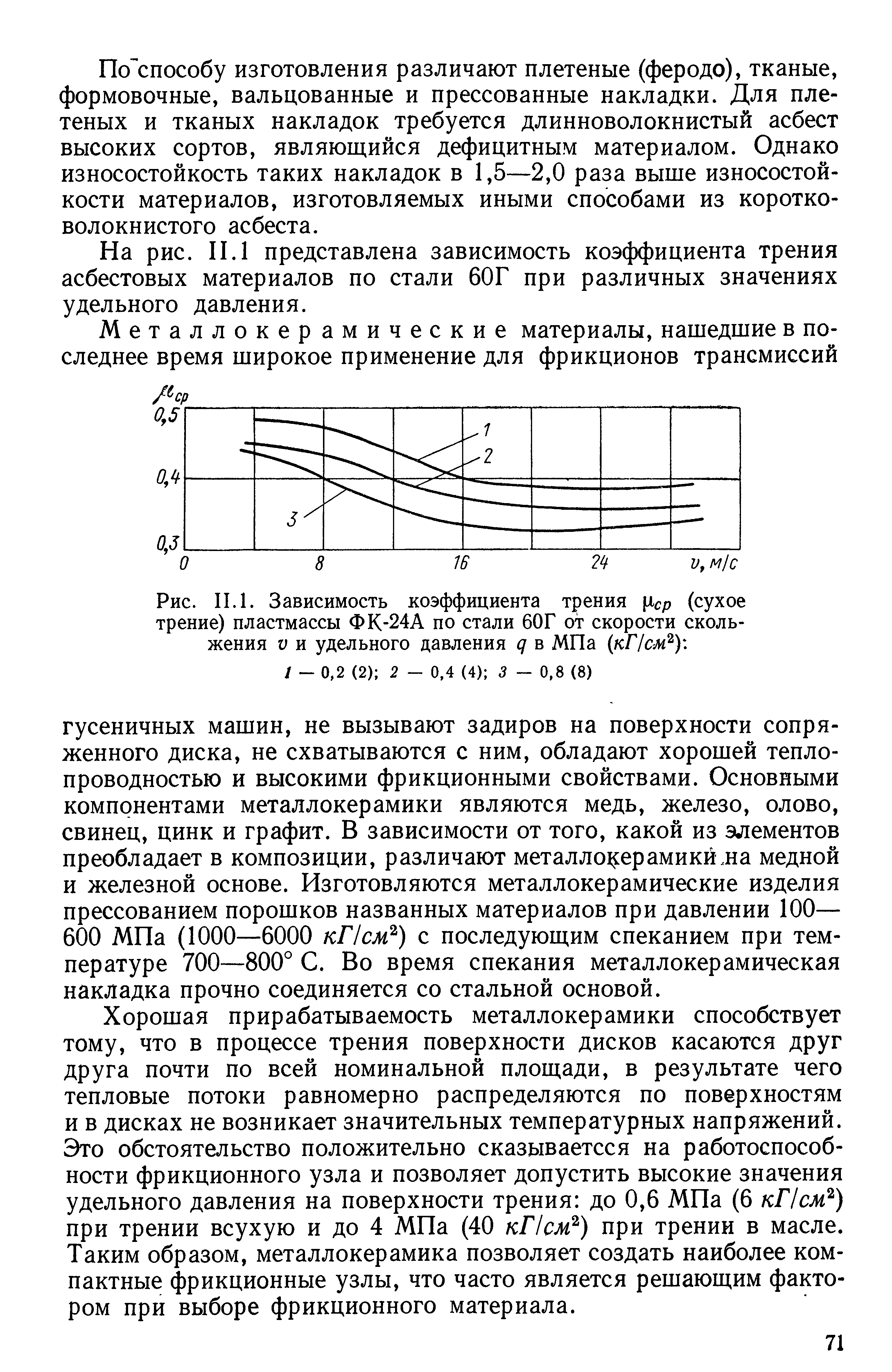

Материалы, критерии работоспособности и расчета фрикционных механизмов
3.7 Критерии работоспособности фрикционной передачи
Для фрикционных передач с металлическими катками основным критерием работоспособности является контактная прочность. Проч¬ность и долговечность фрикционных передач оцениваются по контакт¬ным напряжениям — напряжениям смятия поверхности на площадке контакта. Расчет па прочность фрикционной передачи
