Следует обратить внимание на следующие вопросы
Любой документ Excel нужно дорабатывать, используя режим Предварительный просмотр для Избегайте набора однотипной информации и формульных выражений с помощью клавиатуры. При любой возможности копируйте и название столбцов и формульных выражений путем использования средств автоматизации (различные виды маркеров Excel).
При копировании формульных выражений находящихся на другом листе не забывайте записывать имя листа, как Лист1!, Лист2! и т.д.
Этап №5
Различные способы графического отображения табличных данных.
Основы обработки статистических данных
Структура проведения занятий
Вводная часть 5 мин.
Практическая работа 80 мин.
построение и форматирование таблиц по обработке
статистических данных и отрисовка различного вида
графиков 50 мин.
Самостоятельная работа 30 мин.
Заключительная часть (подведение итогов) 5 мин.
Задания для индивидуальной работы и методические рекомендации по их выполнению
На этом занятии изучаются различные способы графического отображения табличных данных в программе Excel, что используется для более наглядного восприятия числовой информации. Например, гистограмма отображает в виде столбиков значение различных категорий, график показывает данные в виде ломаных линий, соединяющих числовые значения, круговая диаграмма дает вклад каждого значения в общую сумму, и т.д. Выполните все описанные ниже упражнения, следуя описанным в них инструкциям.
Упражнение 1. Приведенная ниже таблица должна содержать количество преступлений, зарегистрированных в регионе по следующим статьям УК РФ:
Статья 228. Незаконные приобретение, хранение, перевозка, изготовление, переработка наркотических средств, психотропных веществ или их аналогов, а также незаконные приобретение, хранение, перевозка растений, содержащих наркотические средства или психотропные вещества, либо их частей, содержащих наркотические средства или психотропные вещества;
Статья 229. Хищение либо вымогательство наркотических средств или психотропных веществ, а также растений, содержащих наркотические средства или психотропные вещества, либо их частей, содержащих наркотические средства или психотропные вещества;
Статья 230. Склонение к потреблению наркотических средств или психотропных веществ;
Статья 231. Незаконное культивирование растений, содержащих наркотические средства или психотропные вещества либо их прекурсоры;
Статья 232. Организация либо содержание притонов для потребления наркотических средств или психотропных веществ.
Эти преступления моделируются с помощью функции слчис(). Оформите таблицу MS Excel и диаграммы согласно приведенным указаниям.
|
Статьи УК РФ |
2010 г. |
% |
2011 г. |
% |
1 |
Статья 228 |
|
|
|
|
2 |
Статья 229 |
|
|
|
|
3 |
Статья 230 |
|
|
|
|
4 |
Статья 231 |
|
|
|
|
5 |
Статья 232 |
|
|
|
|
|
Итого: |
|
100 |
|
100 |
1. Откройте новую книгу Excel. На листе1 наберите и отформатируйте приведенную выше таблицу. Заполните столбец таблицы «2010г.» формулой: «= целое(нормобр(слчис();2500;300))», а столбец «2011г.» формулой: «= целое(нормобр(слчис();2900;350)).
2. В столбцы «%» введите формулы, для вычисления процентной доли по каждому виду преступлений. Для этого в ячейках столбцов «%» нужно каждое значение, соответствующее столбцу «2010г.», или «2011г.» поделить на значение в ячейке «Итого» по данному году и умножить на 100.
3. Постройте две круговые диаграммы распределения преступлений по видам за 2010 и 2011 года. Рядом с секторами расположите численные значения. Надписи легенд расположите сверху. Используйте закладку Вставка ► Круговая ► Объемная разрезанная круговая. Закладку Конструктор используйте для выбора стиля диаграммы и данных. Примерный вид диаграммы по данным за 2010г. показан на рисунке 8.

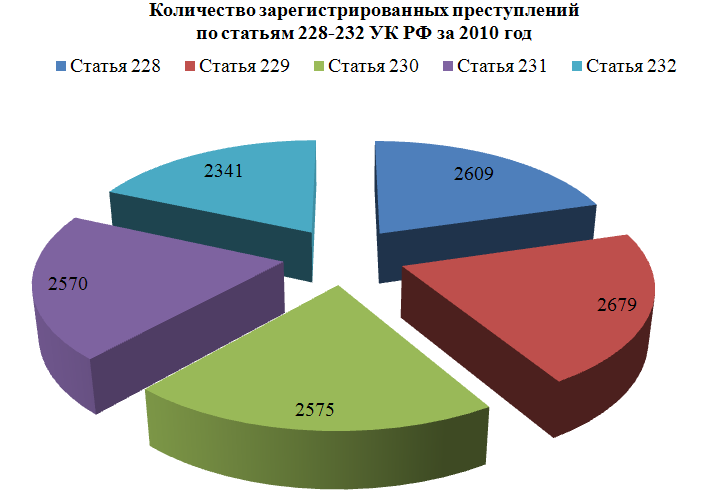

Рисунок 7. Вид диаграммы к упражнению 1.
Упражнение 2. Оформите таблицу, приведенную ниже, содержащую количество зарегистрированных преступлений по направлению уголовного розыска (УР) и борьбы с экономическими преступлениями (БЭП). Постойте диаграммы согласно приведенным ниже указаниям.
|
Зарегистрировано |
||||
года |
УР |
% |
БЭП |
% |
Всего |
2007 |
|
|
|
|
|
2008 |
|
|
|
|
|
2009 |
|
|
|
|
|
2010 |
|
|
|
|
|
2011 |
|
|
|
|
|
1. Заполните столбцы таблицы «УР» и «БЭП», соответственно, формулами «= целое(нормобр (слчис();2500;300))» и «= целое(нормобр(слчис();2000;250))». В ячейках столбцов «%» введите формулы для вычисления процентной доли по каждому виду преступлении от всех зарегистрированных. В ячейки столбца «Всего» задайте формулы вычисления общего числа преступлений (просуммируйте соответствующие ячейки столбцов «УР» и «БЭП»).
2. Постройте диаграмму, на которой в виде столбцов представлены распределения преступлений по годам для различных видов. Таблицу данных расположите внизу. Примерный вид диаграммы смотрите на рисунке 9.

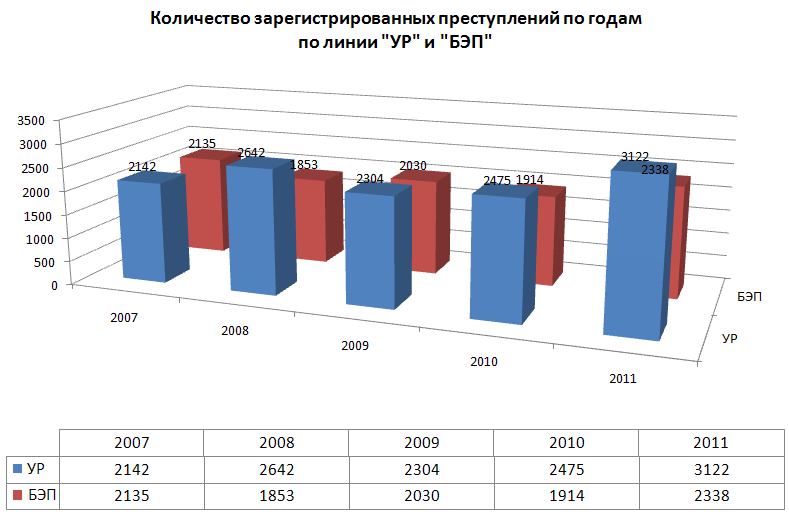

Рисунок 9. Вид диаграммы к упражнению 2.
3. По столбцу «Всего» постройте график с маркерами, помечающими точки данных, как показано на рисунке 10.

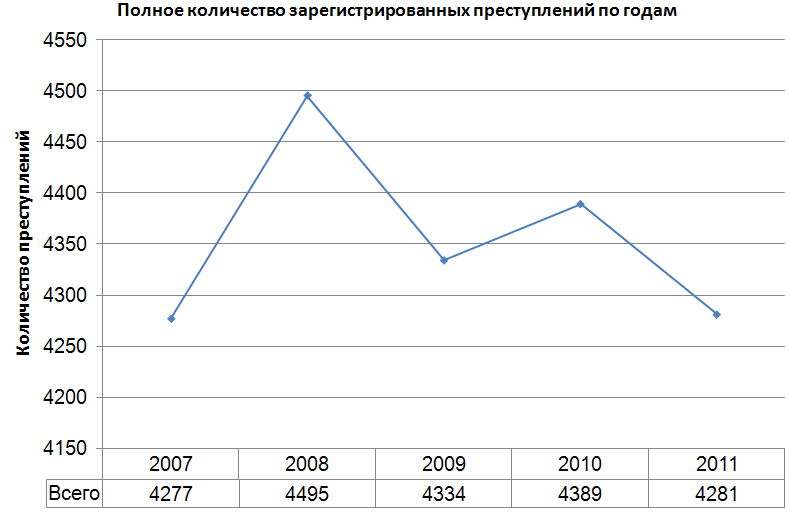

Рисунок 10. График с маркерами к упражнению 2.
Упражнение 3. Оформите таблицу и постройте диаграмму согласно приведенным ниже указаниям.
1. Заполните столбцы таблицы «УР» и «БЭП» произвольными числовыми данными (используйте формулы к упражнению 1). В столбцы «Всего» введите формулы для вычисления общего числа преступлений.
2. Постройте две диаграммы, на которых в виде горизонтальных полос отображены общие числа преступлений по районам за каждый год (используйте тип диаграммы «Линейчатая»).
|
2010 г. |
2011 г. |
|||||
Районы |
УР |
БЭП |
Всего |
УР |
БЭП |
Всего |
|
Железнодорожный |
|
|
|
|
|
|
|
Кировский |
|
|
|
|
|
|
|
Ленинский |
|
|
|
|
|
|
|
Октябрьский |
|
|
|
|
|
|
|
Центральный |
|
|
|
|
|
|
|
Свердловский |
|
|
|
|
|
|
|
Итого: |
|
|
|
|
|
|
|
Примерный вид диаграммы по данным за 2010 г. показан на рисунке 11.

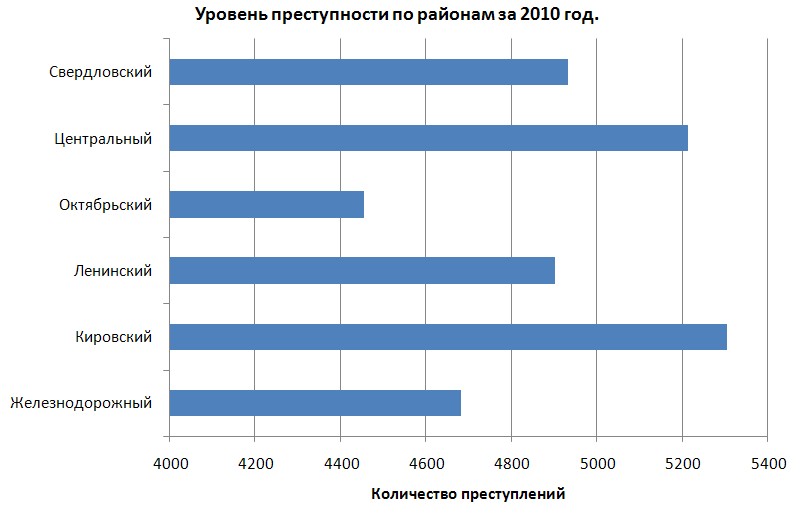

Рисунок 11. Линейчатая диаграмма к упражнению 3.
