Лабораторна робота №1

Дефектація блоку циліндрів

Мета роботи: підготовка початкових даних для дефектації визначення технічного стану дефектних конструктивних елементів, сортування деталей за наслідками контролю; призначення способів ремонту і змісту операцій по технології ремонту.

Теоретичні відомості

В процесі роботи двигуна на блок циліндрів і гільзи впливають сили тертя, вібрація, агресивність середовища і інші чинники. Все це приводить до зносу, відхилень від розташування, відхилень від форми, порушень якості поверхні (задирки, риски, корозія), механічних пошкоджень (тріщини, сколи, дефекти різьб). Знос, механічний і корозійні пошкодження усувають обробкою деталей під ремонтний розмір (РР) або постановкою додаткових ремонтних деталей (ДРД), зварюванням в середовищі аргону, а також синтетичними матеріалами. Деформації різного характеру усувають слюсарно-механічною обробкою.

Устаткування і оснащення робочого місця: лабораторний стіл, лупа чотирикратного збільшення, штангенциркуль ЩЦ-П-250-0,05 ГОСТ 166—80, мікрометр МР-100 ГОСТ 4381—87, індикаторний нутромір НІ 80-100 ГОСТ 868—82, блок циліндрів і гільзи.

Виконання роботи.

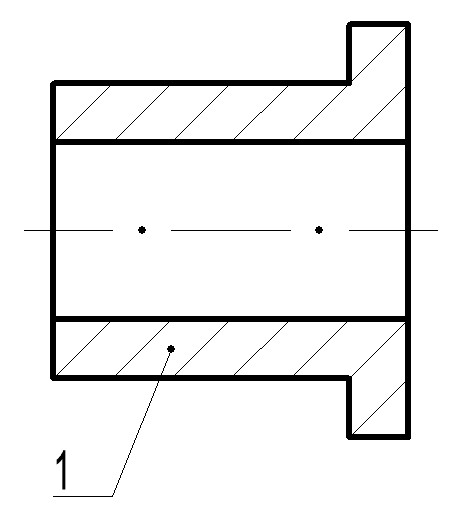

Рис.1. Ескіз гільзи блоку циліндрів

Номінальний розмір D_n = 92мм.

D_pр1 = 92,5 мм. D_pр2 = 93,0 мм. D_pр3 = 93,5 мм.

	0	Н/6	Н/2	-Н/6
А – А	92,35	92,29	92,38	92,41
Б – Б	92,30	93,0	92,15	93,05

1. Розраховуємо величину загального зносу ( ) для всіх гільз, мм:

2. Розраховуємо величину одностороннього нерівномірного зносу ( ), мм

де — коефіцієнт нерівномірності зносу = 0,6.

3. Розраховємо овальність і конусність, мм:

4.Розрахавуємо розмір обробки отвору мм:

Де — мінімальний односторонній припуск на обробку (для розточування і хонінгування мм)

5. Порівняти величину із значеннями категорійних ремонтних розмірів і призначити категорію ремонтного розміру одну для всіх гільз (вибрати найближчу велику категорію РР):

93,5< 93,83

№ поз. на ескізі	Можливі дефекти	Спосіб встановлення дефекту і контр. інструмент	Розмір мм		Висновок:
			По робочому рисунку	Допустимий без ремонту
1.	Спрацювання	Нутромір індикаторний НІ 80-100 ГОСТ 868-82	93,05	92,1	Брак

Контрольні питання і завдання

1. Перерахуєте конструктивні елементи, що підлягають дефектації, у блоку циліндрів двигуна.

2.Як обрахувати конусність?

3. Як обрахувати овальність циліндра?

4. Як визначити величину ремонтного розміру для отвору гільзи?

Висновок: виконавши лабораторну роботу я здобув навички підготовки початкових даних для дефекації, визначення технічного стану дефектних конструктивних елементів блоку циліндрів, сортування деталей за наслідками контролю; призначення способів ремонту і змісту операцій по технології ремонту.
