Билет 1

1 Автоматизация процессов управления.

Компьютеризация процессов управления предполагает передачу определенных функций или работ от человека к электронно-вычислительной системе. Не подлежат компьютеризации следующие функции управления:

1. функции, которые требуют обязательного присутствия человеческого фактора (процесс принятия управленческого решения)

2. задачи, алгоритм решения которых не найден или слишком тяжел – эти типы задач называются не формализуемыми

3. задачи, которые проще выполнить человеку

Все остальные задачи подлежат компьютеризации. В первую очередь компьютеризации подлежат наиболее трудоемкие и часто повторяющиеся работы. При компьютеризации систем управления происходит обследование подсистем управления, намечаются объекты первоочередной автоматизации, остальные задачи выстраиваются в очередь. При этом, как правило, автоматизируются не отдельные задачи, а комплекс взаимосвязанных задач.

2)Сравнение различных типов кабельных систем, используемых для передачи данных в ЛВС.

Существует три основных типа кабеля: витая пара, коаксиальный кабель, оптико-волоконный кабель.

Витая пара – наиболее простой вид кабеля, два проводника, залитые в пластик. Недостатки: низкая скорость передачи данных, слабая защита от помех, незначительное расстояние передачи данных без усиления, слабая защита от электромагнитного излучения, слабая защита от несанкционированного доступа. Достоинства: низкая стоимость витой пары, простота монтажа.

Коаксиальный кабель – проводник, запрессованный в оболочку, поверх в качестве экрана – второй проводник, и все запрессовано в еще одну пластиковую оболочку, передача на большие расстояния без помех. Имеет очень широкий спектр моделей, достаточно просто монтируется, но требует дополнительного оборудования, хорошо защищен от электромагнитных помех, защита от несанкционированного доступа лучше, чем у витой пары.

Оптико-волоконный кабель – проводник света, по которому движется световой импульс, созданный определенным источником. Передача на большие расстояния с большой скоростью и без потерь. Недостатки: очень дорогой, при монтаже требует дорогостоящего специального оборудования. Достоинства: защита от всех видов помех, возможность прокладки в агрессивных средах, передача данных без усиления на расстояния свыше 50 км, высокая скорость передачи.

3) Какие элементы ПК расположены на его материнской плате.

Основные элементы, расположенные на материнской плате

- набор микросхем чипсет

- разъём для подключения процессора

- модули оперативной памяти

- микросхема BIOS

- аккумуляторная батарейка

- кэш-память

- слот расширения

- контроллеры

- встроенные видео/звуковая/сетевая карты

- Dip-переключатели

Билет 2

1)Обработка звуковой информации.

Звуковая карта используется для обработки звуковой информации, вставляется в слоты расширения материнской платы ПК. Характеристики:

• слоты расширения

• размер обрабатываемого сигнала

• типы обрабатываемых звуков

• объем звуковой памяти

• поддержка 3d-стандарта

• количество имитируемых музыкальных инструментов

возможность использования компьютера в качестве домашнего кинотеатра.

2) Современное состояние рынка средств вычислительной техники.

Характеристика современного этапа развития информационных систем в энергетических организациях России

В последние десятилетия во всем мире происходят процессы активного внедрения информационных технологий в жизнь общества. В нашей стране эти процессы совпали с переходом от административной к рыночной экономике.

Переход к рыночной экономике привел к отсутствию единого органа, управляющего процессами создания и внедрения новых ИТ. В процессе переходного периода практически отсутствовало законодательство, регулирующее эти процессы. Таким образом, внедрение новых ИТ до настоящего времени практически не регулируется и относится к исключительной компетенции руководства организаций.

Второй фактор, влияющий на развитие ИТ в России – фактор формирования рынка ИТ. Руководство энергетических организаций решало вопросы о внедрении современных ИТ, исходя из следующих факторов:

1. наличие у предприятия свободных средств, которыми можно пожертвовать ради внедрения ИТ

2. компетенция руководства, а также специалистов, занятых внедрением и эксплуатацией ИС

3. состояние рынка компьютерных технологий и сервиса этих технологий.

В результате влияния этих факторов сложилось следующая ситуация: практически отсутствуют организации, имеющие целостную ИСУ. Высокоавтоматизированны процессы производства, транспортировка энергоресурсов, подсистемы бухучета, подсистемы кадров.

Поскольку ИС в энергетических организациях развивались от случая к случаю, возникла ситуация, когда в одной и той же организации функционировала разнотипная техника, порой, несовместимая между собой, разнотипное ПО. Из-за недостатка средств свернут или заморожен ряд задач, которые не имеют первостепенного значения для функционирования фирмы.

3)Мосты между ЛВС.

Объединения вычислительных сетей происходит при помощи мостов и шлюзов. Под мостом понимают программно-аппаратный комплекс, который обеспечивает прозрачное соединение ЛВС или отдельных участков одной и той же ЛВС, имеющих различные, но совместимые протоколы передачи данных.

Мосты между ЛВС бывают внешние и внутренние. Под внутренним мостом понимается ФС, в слоты расширения которого вставляется до 4 сетевых адаптеров, к каждому из которых подключается самостоятельная сеть.

Под внешним мостом понимают периферийный компьютер, в слоты расширения которого вставляется 2 сетевых адаптера, посредством которых он подсоединяется к двум ЛВС. При этом такой мост может быть выделенным или невыделенным.

Выделенный мост означает, что данный компьютер выполняет функции взаимодействия двух ЛВС, и другие задачи на нем не решаются. Если помимо этого компьютер выполняет другие функции, то мост является невыделенным. Понятие выделенный или невыделенный может быть отнесено к ФС. Если ФС выполняет исключительно функции управления сетью, то он называется выделенным. Если же ФС выполняет другие функции, то он называется невыделенным.

Если мост выделенный, то качество взаимодействия двух сетей высоко, но изымаем компьютер из процесса производства, т.е. несем дополнительные затраты. Если мост невыделенный, то экономим на затратах, но получаем менее надежную связь. Внутренних выделенных мостов не бывает.

Билет 3

1) Топология ЛВС

Конфигурация физического соединения компонентов ЛВС называется топологией ЛВС. Тип топологии ЛВС во многом влияет на характеристики:

1. быстрота передачи данных

2. производительность сети

3. надежность сети

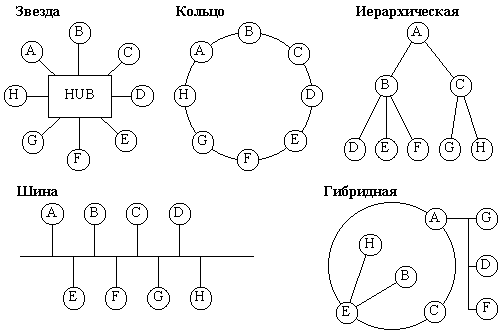

Различают три основные топологии: звезда, кольцо и шина.

«ЗВЕЗДА»

: Как правило, в настоящее время такая топология реализуется на базе оптико-волоконного кабеля или витой пары. Передача данных в сети такой топологии от одного компьютера к другому происходит через файл-сервер. Блок файл-сервер–хаб в определенный момент времени передает 1 пакет, т.е. все остальные ничего не могут передать. Для идентификации компьютеров в компьютерной сети каждому присваивается имя в соответствии с правилами образования имен, принятых для данной сетевой ОС.

в таких сетях в качестве ФС используется более мощный компьютер по сравнению с периферийными компьютерами, из чего следует, что такая сеть будет более быстродейственной по сравнению с другими топологиями.

Быстродействие компьютерной сети определяется модностью ФС и хаба. Здесь быстродействие равно производительности. Чем больше периферийных компьютеров содержит такая сеть, тем более производительным должен быть файл-сервер.

Кабельное соединение простое: до каждого компьютера проводится своя кабельная линия. Следовательно, затраты на прокладку кабеля для сети такой топологии будут более высокими по сравнению с другими топологиями. Для расширения компьютерной сети невозможно использовать ранее проложенный кабель. Возможность расширения сети ограничена мощностью ФС и количеством разъемов хаба.

Надежность такой сети определяется надежностью узла ФС-хаб. При выходе из строя или отключения сервера или хаба сеть прекращает работу. При выходе из строя отдельного периферийного компьютера, остальные продолжают работать в компьютерной сети.

Критическое расстояние (передача данных без усилителя) на передачу сигнала, определяемое характеристиками кабеля, должно быть не меньше расстояния от ФС до самого удаленного компьютера. В такой сети очень удобно осуществлять работы, связанные с обслуживанием и организацией эксплуатации сети.

За работу компьютерной сети отвечает системный администратор, который использует ФС в качестве своего рабочего места. Он может перераспределить ресурсы компьютерной сети, управлять потоками данных, выполнять профилактические работы.

«КОЛЬЦО»

В кольцевой топологии компьютеры последовательно соединяются один с другим, образуя кольцо. В момент инсталляции сети каждому компьютеру присваивается имя, которое представляет собой порядковый номер и задается направление движения информации. Информация передается следующим образом: в информационном пакете указывается маркер – адрес получателя. Маркер приходит на компьютер и, если маркер и имя компьютера не совпадают, то пакет направляется дальше. Если маркер и имя компьютера совпадают, то пакет остается на компьютере.

Особенностью кольцевой сети является возможность кольцевого запроса – возможность отправить информацию сразу всем компьютерам, входящим в сеть. Такая сеть работает под управлением ФС. Эти сети самые производительные, т.к. можно передавать большие объемы информации.

Скорость передачи определяется производительностью компьютеров, участвующих в процессе передачи данных. Чем мощнее компьютеры, тем быстрее передача. Время прохождения информационного пакета – самое низкое. Для устранения этого недостатка в качестве среды передачи данных в таких сетях используется оптико-волоконный кабель.

Поскольку на отдельных участках компьютерной сети скорость прохождения одинакова и все пакеты движутся в одном направлении, то невозможна коллизия данных. Критическое расстояние должно отслеживаться между двумя наиболее удаленными соседними компьютерами. Компьютеры выполняют роль репитеров, сеть может быть очень большой.

Затраты на прокладку кабеля минимальны, если по конфигурации сеть будет представлять кольцо. При выходе из строя или выключении любого из компьютеров сеть выходит из строя. При обрыве кабеля сеть выходит из строя. Обслуживание сети достаточно удобное, т.к. одно и то же сообщение может рассылаться одновременно на несколько или на все компьютеры, входящие в сеть. Защита от несанкционированного доступа слабая, т.к. возможен доступ с одного компьютера на другой, минуя файл-сервер. Возможности расширения такой сети отсутствуют. При добавлении новых компьютеров в такую сеть ЛВС инсталлируется заново.

«Логическая кольцевая топология» - это топология, которая представляет собой объединение звезд. Однако логически такая топология организована кольцевым способом. Передача информации идет по порядковым номерам.

«ШИНА»

Д анная топология образуется посредством последовательной врезки в кабель розеток, к которым подключаются периферийные компьютеры. На концах шины устанавливаются терминаторы. Компьютеры соединяются посредством кабеля и BNC-разъемов.

Каждому компьютеру присваивается имя в соответствии с правилами соответствующей ОС. Сети такой топологии одно-ранговые, т.е. не имеют файл-сервера. Взаимодействие компьютеров осуществляется попарно, при этом один берет на себя функции ФС, а второй называется клиентом.

Производительность определяется скоростью передачи информации.

При выключении любого из компьютеров или выходе их из строя сеть продолжает работать. Сеть прекращает работу при обрыве кабеля или снятии терминатора. Такая сеть очень хорошо расширяется. Данная сеть наиболее слабо защищена от несанкционированного доступа. Обслуживание сети наиболее трудоемкое, т.к. нет файл-сервера. Сеть наиболее экономична с точки зрения прокладывания кабеля. Критические расстояния на передачу данных – расстояние всей линии между двумя терминаторами.

Характеристики линии связи:

• расстояние, на которое может быть передан сигнал без усиления

• скорость передачи данных

• стоимость оборудования.

3) ) Факторы, оказывающие влияние на развитие информационных коммуникаций.

На развитие информационных телекоммуникаций оказывают влияние следующие факторы:

1. развитие НТП в сфере телекоммуникационных технологий

2. развитие современных компьютерных технологий

3. возможности существующих информационных систем

4. ограничения, возникающие в результате монтажа оборудования

5. защита информации от несанкционированного доступа

6. надежность и техническая исправность систем телекоммуникаций

Билет 4)

1) 1)Информационная модель ЛВС.

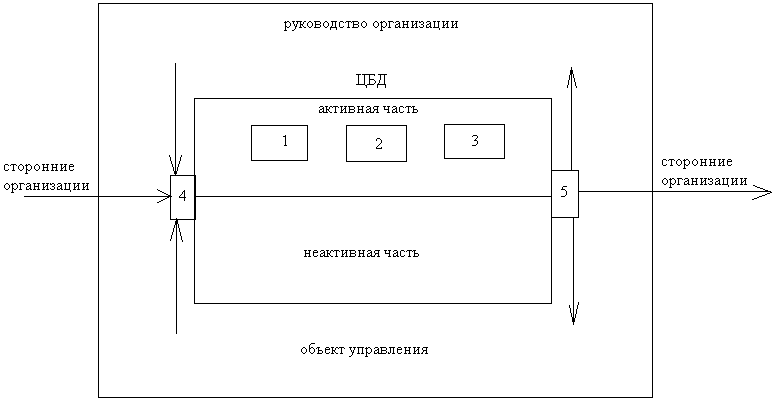

И нформационная модель вычислительной сети организации. Ее структура

4 – блок ввода информации в ЦБД, состоящую из двух частей: активной и пассивной. В активной части хранятся реальные данные. Она состоит из следующих частей:

1. главные массивы данных – первичные данные и результаты расчетов

2. результаты промежуточных расчетов

3. нормативно-справочная информация

В неактивной части ЦБД хранятся данные для планирования и прогнозирования, т.е. нереальные данные. Результаты этих данных переходят 5 – систему генерации отчетов. Генерируется два типа отчетов: регулярные и специальные доклады.

Регулярные доклады – типовые документы, разрабатываемые в организации с определенной периодичностью по строго определенным формам. Специальные доклады создаются по инициативе сотрудников аппарата управления, разрабатываются по мере необходимости и имеют произвольную форму (система должна помочь сгенерировать форму).

Подсистема 4 и подсистема 5 реализуются посредством информационно-поисковой системы, реализованной среди СУБД конкретной базы данных. Для организации работы ЦБД назначается специальный сотрудник, который назначается администратором ЦБД. Администратор отвечает за своевременное поступление информации в ЦБД, ее своевременное обновление, резервирование, архивацию.

2) Архитектура современного ПК.

Персональный компьютер визуально состоит из следующих элементов:

• видеомонитор

• системный блок

• манипулятор графической информации

• клавиатура

все описываем что есть(монитор, процессор, мышь, клавиатура, системный блок, мат. плата, микросхема BIOS, процессор, кэш память, оперативная память, винчестер, сд ром, блок питания, кулер, видеокарта, корпус, порты) 3) Виды обеспечения АРМ.

При проектировании АРМ необходимо разработать следующие виды обеспечения:

1. методическое обеспечение – позволяет произвести обследование организации с целью выявления объектов первоочередной автоматизации, позволяет сгруппировать некоторую совокупность работ в рамках одного АРМ

2. информационное обеспечение – совокупность справочной, нормативной, плановой и фактической информации, хранящейся в ЦБД или локально, необходимой для обеспечения выполнения работ на данном АРМ

3. техническое обеспечение – совокупность компьютеров, компьютерной периферии, включая автоматизированные комплексы по сбору и первичной обработке информации, и телекоммуникационных систем, необходимых для обеспечения выполнения функций пользователя данного АРМ

4. технологическое обеспечение – подробное описание состава работ, выполняемых на данном АРМ (с описанием методик выполнения этих работ), а также порядок обмена данных между разными АРМ в рамках единой УИС

5. программное обеспечение – комплекс программных средств, относящийся к прикладному программному обеспечению, необходимые для обеспечения функций пользователя АРМ

6. организационное обеспечение – включает в себя два основных аспекта: первый – возможны изменения, происходящие в организации, в связи с переходом на автоматизированную обработку информации; второй -–изменения в организации, возникающие при необходимости обслуживать УИС

7. эргономическое обеспечение –имеет два аспекта

• обеспечение удобства работы пользователя данного АРМ (за счет мультимедиа)

• обеспечение условий для функционирования АРМ

Билет 5

1)Обработка видеоинформации.

Видеокарта

– вид контроллера, управляющего работой видеомонитор

• способ подключения к компьютеру (PCI или AGP)

• разрешение

• количество цветов

• стандарт (CGA, VGA, XGA)

• частота

• объем памяти

• поддержка 3d-графики

• поддержка стандарта 3d (OpenGL, Direct3D)

2) Сравнение ЛВС с топологией "звезда" и "кольцо".

Характеристики	Звезда	Кольцо	Шина
Доступ	Доступ и управление через центральный узел	Децентрализованное управление. Доступ от узла к узлу.	Возможен централизованный и децентрализованный доступ
Передача нескольких пакетов данных одновременно	нет	да	нет
Производительность	Высокая (мощный файл-сервер)	Высокая (мощность компьютеров. Большой объем передаваемой информации)	Определяется скоростью передачи информации
Скорость	Высокая(равна производительности)	Определяется производительностью компьютеров, участвующих в процессе передачи данных. Чем мощнее компьютеры, тем быстрее передача. Время прохождения информационного пакета – самое низкое.	Определяется количеством компьютеров, входящих в сеть. Чем больше компьютеров, тем меньше скорость.
Наличие файл-сервера	Есть	Есть	Нет (один из компьютеров во время передачи данных берет на себя функции ф-с)
Выход из строя одного из ПК	Сеть продолжит работу(При выходе из строя или отключения сервера или хаба сеть прекращает работу)	Сеть прекращает работу	Сеть продолжит работу(прекращает работу при обрыве кабеля или снятии терминатора)
Возможность расширения	Ограничена мощностью ФС и количеством разъемов хаба.	Нет	Есть
Защита от несанкционированного доступа	Определяется надежностью узла файл-сервер - хаб	Слабая(возможен доступ с одного компьютера на другой, минуя файл-сервер)	Очень слабая
Обслуживание	Удобное(системный администратор использует ФС в качестве своего рабочего места)	Удобное( одно и то же сообщение может рассылаться одновременно на несколько или на все компьютеры, входящие в сеть)	Трудоемкое(нет ф-с)
Критическое расстояние на передачу данных	Должно быть не меньше расстояния от ФС до самого удаленного компьютера.	Расстояние между двумя наиболее удаленными соседними компьютерами. Компьютеры выполняют роль репитеров, сеть может быть очень большой.	Расстояние всей линии между двумя терминаторами.
Экономичность сети	Низкая(до каждого компьютера проводится своя кабельная линия)	Высокая с точки зрения прокладывания кабеля	Высокая с точки зрения прокладывания кабеля
Возможность отправить информацию сразу всем компьютерам, входящим в сеть.	нет	есть	нет

3) ) Характеристика процессоров современных ПК.

П роцессор – основной элемент, располагающийся на материнской плате

• тип процессора

• фирма-производитель

• тактовая частота

• наличие математического сопроцессора (внешний или внутренний)

• подключение к МП (в виде микросхемы или литой)

• дополнительные характеристики (MMX)

Современные ЦПУ, выполняемые в виде отдельных микросхем (чипов), реализующих все особенности, присущие данного рода устройствам, называют микропроцессорами.

Билет 6

1) Средства телекоммуникации – основа современной информационной системы.

Коммуникации и технические средства коммуникаций

Реальное, общедоступное взаимодействие называется телекоммуникацией. Для упорядочивания процессов передачи информации было принято решение о создании единых международных стандартов по передаче информации. Такая работа проводилась в рамках международной организации по стандартизации – ISO¹.

Табл. «Форма связи и виды телекоммуникаций»

Форма связи	Однонаправленная связь	Двунаправленная связь	Служба
Речевая	Радио, ТВ, справочная служба	Телефон	Радиостанция, телестанция, АТС
Графическая	ТВ	Видеотелефон, факс	Телестанция, телефакс
Текстовая	Видеотекст, телетекст, телеграф, e-mail, пейджер	SMS, телекопирование, BTX	e-mail, BTX, телефакс
Передача данных	Сбор информации, телеуправление, BTX, компьютерный диалог		Телефонная и радиосеть, BTX

BTX – специальная информационная коммерческая служба Германии, действует путем обмена информацией по линиям телефонной связи, используя специфические протоколы передачи данных.

Табл. «Виды телекоммуникаций»

Вид телекоммуникаций	Формы телекоммуникаций	Поток сообщений	Телекоммуникационные сети
Кодированное сообщение	Телеграфное бюро, телетайп	От абонента к абоненту	Телеграфная, телетайпная
	Видеотекст	Распределительный	Телевизионная распределительная
	Экранный текст	Выборочный	Автоматическая телефонная или сети кабельного ТВ
Коммуникации	Телекопирование (факс)	От абонента к абоненту	Телефонная
	Газетный фототелеграф	Распределительный	Телефонная
Телеуправление	Телеуправление	От центра к абоненту	Любая сеть передачи данных
	Телеконтроль	От абонента к абоненту	Любая сеть передачи данных
Комбинированные	Электронная передача изображения	От абонента к абоненту	Телефонная
Телефонная связь	Двухсторонняя и групповая телефонная связь	От абонента к абоненту	Любая телефонная сеть с дополнительным оборудованием

2)Факторы, учитываемые при формировании информационных систем.

При разработке УИС нужно учитывать следующие факторы:

1. кто является потребителем информации (менеджер, руководитель высшего звена, внешние организации)

2. отражаемые функциональные области (работа с акциями, основное производство, бухучет)

3. виды деятельности (оперативное регулирование, долгосрочное планирование, прогнозирование)

4. движение потока ресурсов (каждому потоку ресурсов соотвествует информационный поток)

5. способы обработки информации, возможность манипуляции с данными. Виды: ручная, машинная.

6. Возможность манипуляции (сортировка, статистическая обработка, логическая обработка)

7. Степень интеграции УИС (полная, фрагментная)

8. Уровень управления (низший, средний, высший)

9. Виды принимаемых управленческих решений: решения, которые могут быть направлены на стратегические цели и решения тактического характера

10. Степень централизации автоматической обработки данных: возможны различные степень и уровни централизации или децентрализации

11. Степень владения средствами обработки информации (спутник, ксерокс)

3) Организационная модель ИВС.

Билет 7

1) Локальные вычислительные сети.

Компьютерные сети

Соединение компьютеров и компьютерной периферии посредством линий связи и работающих под управлением сетевой ОС называется компьютерной сетью.

Система связи между двумя или более компьютерами. Для передачи информации могут быть использованы различные физические явления, как правило — различные виды электрических сигналов или электромагнитного излучения.

Лока́льная вычисли́тельная сеть (ЛВС, локальная сеть, сленг. локалка; англ. Local Area Network, LAN) — компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую группу зданий (дом, офис, фирму, институт). Также существуют локальные сети, узлы которых разнесены географически на расстояния более 12 500 км (космические станции и орбитальные центры). Несмотря на такие расстояния, подобные сети всё равно относят к локальным

2) Классификация вычислительных сетей и их объединений.

Классификация локально-вычислительных сетей (ЛВС)

Различают три уровня ЛВС:

1. сети отделов (рабочая группа) – создаются на уровне структурного подразделения организации

2. сети кампусов – создаются в масштабе одного здания или нескольких рядом стоящих зданий

3. корпоративная вычислительная сеть – создаются с объединением нескольких сетей кампусов, порой, значительно удаленных друг от друга.

Создание компьютерных сетей в зарубежных странах осуществлялось стихийно по принципу снизу вверх. Сначала создавались автоматизированные рабочие места (АРМ), затем для обмена информацией между ними – сети отделов и т.д. В СССР развитие компьютерных сетей шло прямо противоположно, т.е. существовали крупные организации – министерства. В рамках страны специальные организации составляли программу автоматической системы управления, которая внедрялась в Минэнерго, затем в Главки и т.д.

В рабочих группах в качестве файл-сервера используется мощный персональный компьютер, в сетях кампусов – супер-сервер или мини-ЭВМ, в корпоративных сетях – main-frame.

3) ) Преобразование данных в информационной системе организации.

Билет 8

1) Информационное обеспечение процесса управления в фирме.

Основными задачами информационного обеспечения системы управления являются:

1. получение, обработка данных о фактическом состоянии производства

2. определение отклонения фактических показателей от запланированных

3. обеспечение разработки плановых показателей производства, установление целей

4. обработка данных в соответствии со специфическими функциями аппарата управления

5. распределение информации между различными уровнями управления

Организация информационного обеспечения включает в себя:

1. организацию массивов информации

2)организацию информационных потоков

2) Древовидная топология ЛВС.

«Древовидная топология ЛВС»

При создании ЛВС классической топологии не используются, а применяются комбинированные ЛВС. В основании сети находится ФС, а каждая из ветвей может иметь свою топологию.

3) Беспроводные сети.

Беспроводные компьютерные сети — это технология, позволяющая создавать вычислительные сети, полностью соответствующие стандартам для обычных проводных сетей (например, Ethernet), без использования кабельной проводки. В качестве носителя информации в таких сетях выступают радиоволны СВЧ-диапазона. беспроводным линиям связи относят радиосвязь и ИК-линии связи.

Существует два основных направления применения беспроводных компьютерных сетей:

Работа в замкнутом объеме (офис, выставочный зал и т. п.);

Соединение удаленных локальных сетей (или удаленных сегментов локальной сети).

Для организации беспроводной сети в замкнутом пространстве применяются передатчики со всенаправленными антеннами.

Для соединения удаленных локальных сетей (или удаленных сегментов локальной сети) используется оборудование с направленными антеннами, что позволяет увеличить дальность связи до 20 км (а при использовании специальных усилителей и большой высоте размещения антенн — до 50 км).

Билет 9

1) Базовая модель OSI, протоколы передачи данных.

Поскольку в мире существует большое количество телекоммуникационных технологий, а каждая технология подразумевает свои правила передачи информации, возникла необходимость упорядочить этот процесс, чтобы пользователь при отправке и приеме сообщений не задумывался о том, совместимы ли стандарты этих сообщений. Поэтому организация OSI разработала стандарт на передачу данных – базовая модель OSI. В процессе передачи информации необходимо придерживаться строго определенных правил, которые называются протокол передачи данных.

Модель передачи данных

Базовая модель OSI разбивает сложный процесс передачи данных на семь достаточно обозримых, просто решаемых задач, которые называются уровнями модели.

1-ый уровень – физический

2-й уровень – канальный

3-й уровень – сетевой

4-й уровень – транспортный

5-й уровень – сеансовый

6-й уровень – предоставление данных

7-й уровень – пользовательский

На седьмом уровне в рамках прикладного ПО составляется документ. На уровнях с 6 по 2 данный документ кодируется и представляется в виде электрического, радио, инфракрасного или другого сигнала при помощи сетевой операционной системы. На первом уровне данный сигнал передается при помощи аппаратуры линии связи другому абоненту. Далее на уровнях со 2 по 6 у принимающего абонента при помощи его сетевой ОС происходит раскодирование сигнала. На 7 уровне у принимающего абонента в среде прикладного ПО происходит использование документа.

7 – используя существующее в распоряжении пользователя прикладное ПО пользователь создает документ.

6 – подготовка данных для пользовательского уровня, происходит преобразование данных в кадры (пакеты передачи данных).

5 – функция этого уровня состоит в координации связи между двумя прикладными программами, которые работают у разных абонентов, т.е. этот уровень отвечает за обеспечение диалога между двумя абонентами, отвечает за доступ к информации, в информационных сетях происходит начисление абонентской платы.

4 – отвечает за поддержание непрерывной передачи данных между двумя абонентами, обеспечивает надежность обмена информацией, коррекцию ошибок, определяет очередность прохождения информационных пакетов.

3 – на сетевом уровне устанавливается связь между двумя абонентами, отвечает за доставку пакета по нужному адресу.

Обеспечение работы уровней с 6 по 3, как правило, выполняется сетевой ОС. В ряде случаев сетевой уровень может обеспечиваться при помощи специального прибора – маршрутизатора.

2 – обеспечивается при помощи сетевой ОС и специальных технических средств – сетевых адаптеров, определяют методы доступа к физической среде передачи данных, происходит синхронизация работы ЭВМ в компьютерной сети, осуществляется контроль и исправление ошибок на физическом уровне.

1 – основная функция – обеспечение непрерывной эксплуатационной готовности к передаче информации, осуществляется побитовая передачи информации в определенной среде передачи данных

Среды передачи данных:

• кабельная сеть

• радиосеть

• ИК-сеть

• WiFi

Протокол передачи данных требует наличия следующих элементов:

1. синхронизация – механизм распознавания начала и конца блока передачи данных (информационного пакета)

2. инициализация – процедура установления соединения между двумя взаимодействующими абонентами

3. блокирование – разбиение информации на блоки строго определенной длины

4. адресация – обеспечивает идентификацию используемого оборудования, которое обменивается информацией в процессе взаимодействия

5. обнаружение ошибок – для этого существует два метода

• посредством нумерации блоков

• посредством установления битов четности и подсчета контрольных сумм бит четности

6. нумерация блоков – устанавливает порядок следования пакетов (блоков) сообщений

7. управление потоками данных – служит для распределения информационных потоков

8. методы восстановления – если процесс передачи был прерван, то методы восстановления позволяют восстановить процессы передачи данных не с начала, а с момента его прерывания

разрешение доступа – управляют ограничениями в процессе приема и передачи информации

2) Структура показателя.
