8. Кондиционеры рабочей жидкости.

Кондиционеры рабочей жидкости – это устройства, предназначенные для получения необходимых качественных показателей состояния рабочей жидкости (кондиций). Применяются 2 вида: отделители твёрдых частиц и теплообменники.

Отделитель твёрдых частиц – устройство для отделения от рабочей жидкости загрязняющих примесей (износ, окисление деталей). Отделение твёрдых частиц характеризуется качеством (тонкостью) фильтрации, под которой понимают способность отделять из рабочей жидкости частицы соответствующих размеров. По качеству фильтрация разделяется на: грубой очистки (до 100мкм), нормальной очистки (до 10мкм), тонкой (до 5мкм), особо тонкой (до 1мкм). По принципу действия отделения твёрдых частиц делятся на фильтры (через фильтрующий элемент) и сепараторы (под воздействием каких-либо сил).

Теплообменники – устройства, предназначенные для обеспечения заданной температуры рабочей жидкости. Делятся на нагреватели и охладители жидкости.

Теплообменники по способу передачи теплоты подразделяют на поверхностные, где отсутствует непосредственный контакт теплоносителей, а передача тепла происходит через твёрдую стенку, и смесительные, где теплоносители контактируют непосредственно. Поверхностные теплообменники в свою очередь подразделяются на рекуперативные и регенеративные, в зависимости от одновременного или поочерёдного контакта теплоносителей с разделяющей их стенкой

9. Фильтры рабочей жидкости.

Фильтр – отделитель твёрдых частиц, в котором очистка рабочей жидкости происходит при её прохождении через фильтрующий элемент. В зависимости от конструкции фильтрующего элемента делятся на: щелевые, сетчатые и пористые фильтры. В щелевых (грубая очистка): очистка происходит при прохождении жидкости через щели, которые образованы набором пластин (пластинчатые фильтры) или проволочной навивкой (проволочные). В сетчатых (нормальна очистка): рабочая жидкость проходит через ячейки сетки, полученные в результате квадратного или саржевого плетения из металлической проволоки. В пористых (тонкая и особо тонкая очистка): рабочая жидкость проходит через поры фильтрующего элемента (бумажные, керамические, металлокерамические фильтры). В некоторых фильтрах устанавливаются клапаны перепада давления, которые открываются при перепаде давления. Расчёт фильтров:

S – площадь фильтрующей поверхности,

Q – расход,

Δр – допустимый перепад давления,

q – удельная пропускная способность фильтрующего элемента.

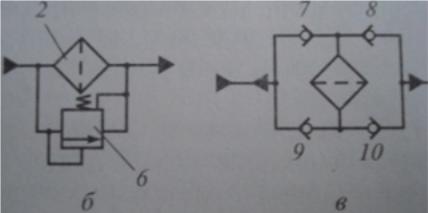

Условное обозначение:

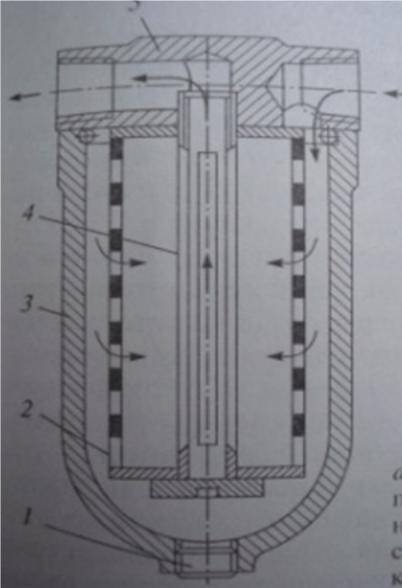

Конструкция:

10. Сепараторы рабочей жидкости.

Сепараторы рабочей жидкости – это отделители твёрдых частиц, в которых очистка рабочей жидкости происходит под воздействием каких-либо сил. В зависимости от физической природы действующей силы сепараторы разделяются на магнитные, центробежные, электростатические.

Применяются в основном магнитные сепараторы, улавливающие ферромагнитные включения (до 5мкм), например, сливные пробки. Поскольку магнитные сепараторы могут отфильтровывать только частицы, обладающие магнитными свойствами, то в системе гидропроводов их обычно используют в сочетании с сетчатыми фильтрами.

В центробежных (центрифугах) жидкость очищается под действием центробежных сил. Отсутствие в центробежных сепараторах элементов, часто выходящих из строя, упрощает эксплуатацию и повышает надежность очистки рабочей жидкости по сравнению с механическими фильтрами.

Электростатические сепараторы применяются для тонкой очистки жидкости от электризованных твёрдых частиц. Принцип действия основан на том, что находящиеся в жидкости мельчайшие частицы при движении их в диэлектрической жидкости заряжаются статическим электрическим зарядом в результате электризации трением. Попадая в электростатическое поле, созданное электродами, помещёнными в корпус сепаратора, механические частицы притягиваются к электродам в зависимости от знака электрического заряда частицы.

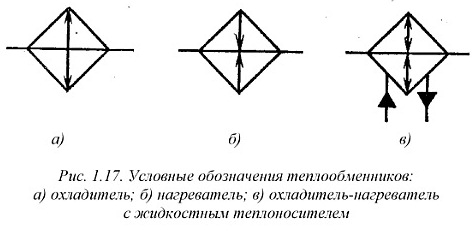

11. Теплообменники, классификация, применение.

Теплообменники – это устройства, предназначенные для обеспечения заданной температуры рабочей жидкости. Они делятся на нагреватели, и охладители жидкости.

Охладители (радиаторы) охлаждают рабочую жидкость, которая нагревается в процессе работы, что приводит к ухудшению её эксплуатационных свойств (температура рабочей жидкости не должна превышать 70…80°С). Их обычно устанавливают в сливной гидролинии (перед баком). Используют следующие охладители: воздушный (охлаждается потоком воздуха), водяной (охлаждается потоком холодной воды).

Нагреватели устанавливаются в гидроприводах для обеспечения их работоспособности в условиях низких температур для предотвращения льдообразования, связанного с замерзанием конденсата паров воды, выделившегося из воздуха, а также с замерзанием воды, находящейся в масле в растворённом и нерастворённом состоянии. Их монтируют в гидробаках и включают перед пуском гидросистемы.
