Бездротовий датчик відкриття вікон Ajax ws-401
Рисунок 3.5-Зовнішній вигляд датчика вікон Ajax WS-401
Призначений для детектування відкриття дверей, вікон, люків, воріт і т.д. Датчик складається з двох частин - магніту і блоку з герконом. Принцип роботи датчика відкриття дверей / вікок заснований на властивостях геркона - елемента, що проводить струм під дією змінного магнітного поля. У нормальному стані магніт і блок з герконом зімкнуті. Як тільки двері, на якій встановлений датчик,
відкриваються - магніт віддаляється від геркона, геркон замикається, починає проводити струм - датчик спрацьовує. Бездротовий датчик відкриття дверей / вікок використовується для охорони будинків, магазинів, готелів, ресторанів, офісної будівлі, шкіл, банків, бібліотек, складів тощо.
Технічні характеристики:
Елемент живлення: 12 В (батарея типу 23A)
Діапазон робочих температур: -10 ° С - +50 ° С
Робоча вологість: до 90%
Робоча частота: 433 МГц
Розміри: 71 × 36 × 15 мм
Споживання струму в робочому режимі: не більше 15 мА
Термін роботи датчика від однієї батареї: до 12 місяців
Поріг спрацьовування: 1 см
Максимальна відстань між датчиком і центральної панеллю: 100 м (за умови прямої видимості)
Блок Індикації

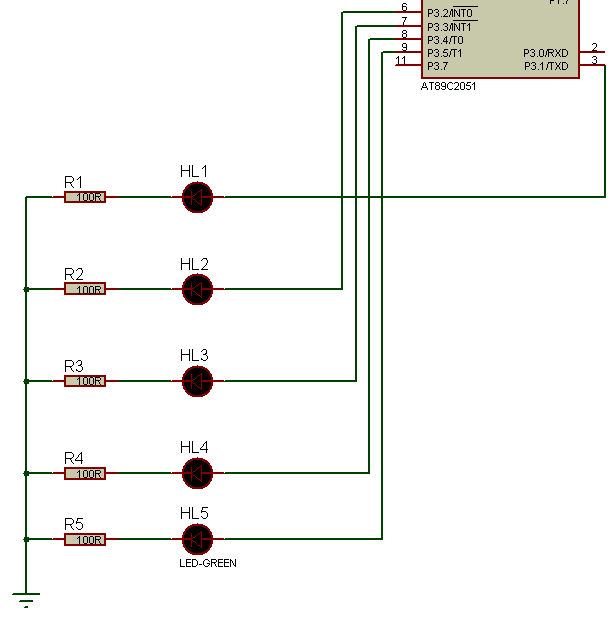

Рисунок 3.5 – Підключення блоку індикації
HL1 – індикатор Д.Р. (засвічується зеленим кольором коли є рух в приміщенні);
HL2 – індикатор Д.Г. (засвічується зеленим кольором коли є газ в приміщенні);
HL3 – індикатор Д.В. (засвічується зеленим кольором коли є волога в приміщенні);
HL4 – індикатор Д.Д. (засвічується зеленим кольором коли відкривається вікно);
HL5 – індикатор кнопки «Вкл.» (засвічується зеленим кольором коли система «Вкл.»);
Звуковий сповіщувач

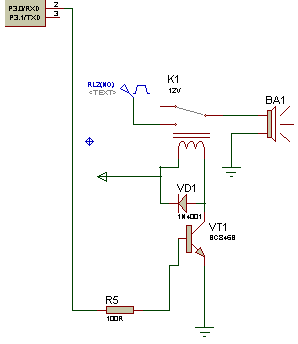

Рисунок 3.6 – Підключення звукового сповіщувача
VT1 – Транзистор, який працює в режимі ключа і подає живлення на реле k1
VD1 – Діод (запобігає самоіндукції реле);
K1 – Реле(замикає або розмикає електричне коло);
BA1 – Звуковий сповіщувач (служить для відтворення звуку під час тривоги);
RL2– Генератор видає електричні сигнали — коливання, імпульси заданої частоти.
Реле (K1) призначене для комутації виводів звукового сповіщувача (BA1) та тактового генератора (RL2). При подачі на порт Р3.0 сигналу високого рівня, відкривається транзистор (VT1) і подається живлення на реле К1. Контакти реле К1 замикаються і спрацьовує звуковий сповіщувач . При подачі на порт Р3.0 сигналу низького рівня, транзистор закривається і зникає магнітне поле, контакти розмикаються і сирена замовкає.
Дискретні кнопки

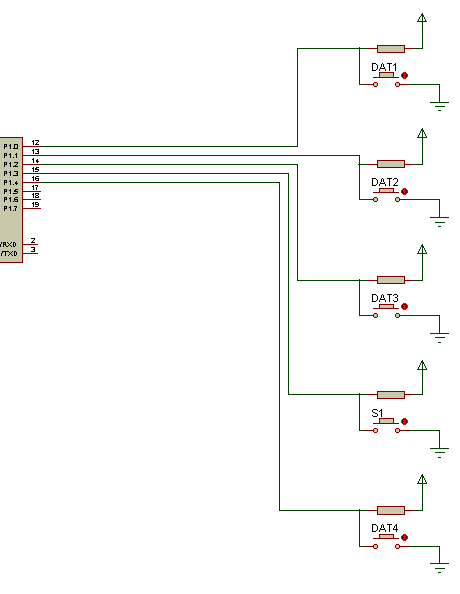

Рисунок 3.7 – Підключення датчиків
DAT1- датчик руху (служить для сповіщення і виявлення чи є рух);
DAT2 – датчик газу (служить для виявлення і сповіщення чи є газ);
DAT3 – датчик вологості (служить для перевірки чи є волога);
S1– кнопка включення «Вкл.» (служить для сповіщення чи включена схема);
DAT4 – датчик відкритого вікна (служить для сповіщення чи відкрите вікно);
