13.

Перекрытие – горизонтальная конструкция , разделяющая здание на этажи; одновременно выполняет несущую и ограждающую функции: передает нагрузку на вертикальные опоры.

Виды перекрытий

- междуэтажные (разделяют смежные этажи)

- чердачные (разделяю последний этаж и чердак)

- надподвальные

- над подпольем

Пароизоляция в перекрытиях зданий.

Для защиты утеплителя от проникновения в него паров из помещения устраивают пароизоляционные слои из рулонных материалов, таких, как пергамин, рубероид, толь, а также из алюминиевой фольги, пленки, битумной обмазки или глиняной смазки. В чердачном перекрытии пароизоляционный слой располагают под, утеплителем, а в перекрытиях над подпольем, над подвалом, под полом эркеров — над утеплителем. Если полы этих перекрытий выполнены из гидроизоляционных материалов, например из плиток керамических, поливинилхлоридных и других на прослойке из битумной или дегтевой мастики, из раствора на жидком стекле и т. п., то слой пароизоляции устраивать не надо, так как полы являются пароизоляционной защитой.

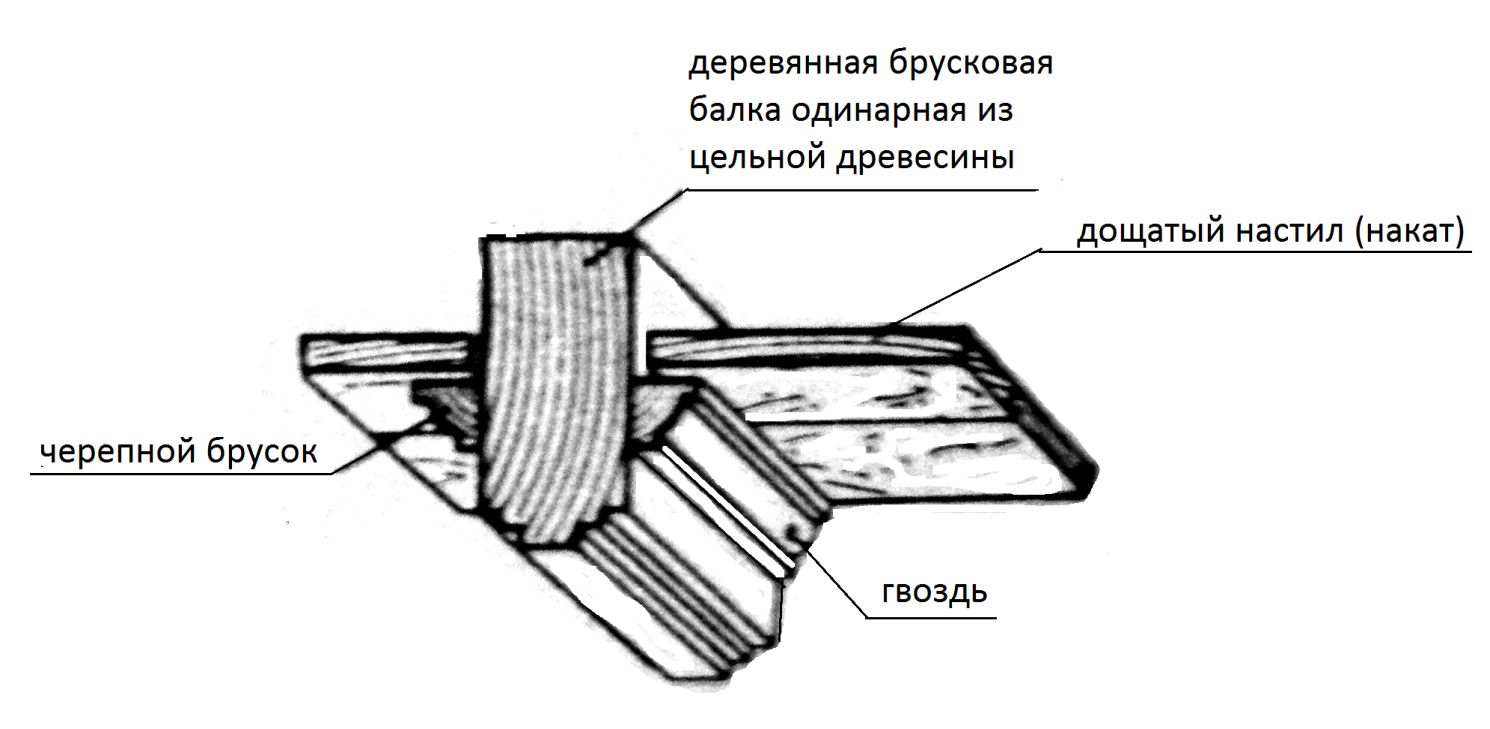

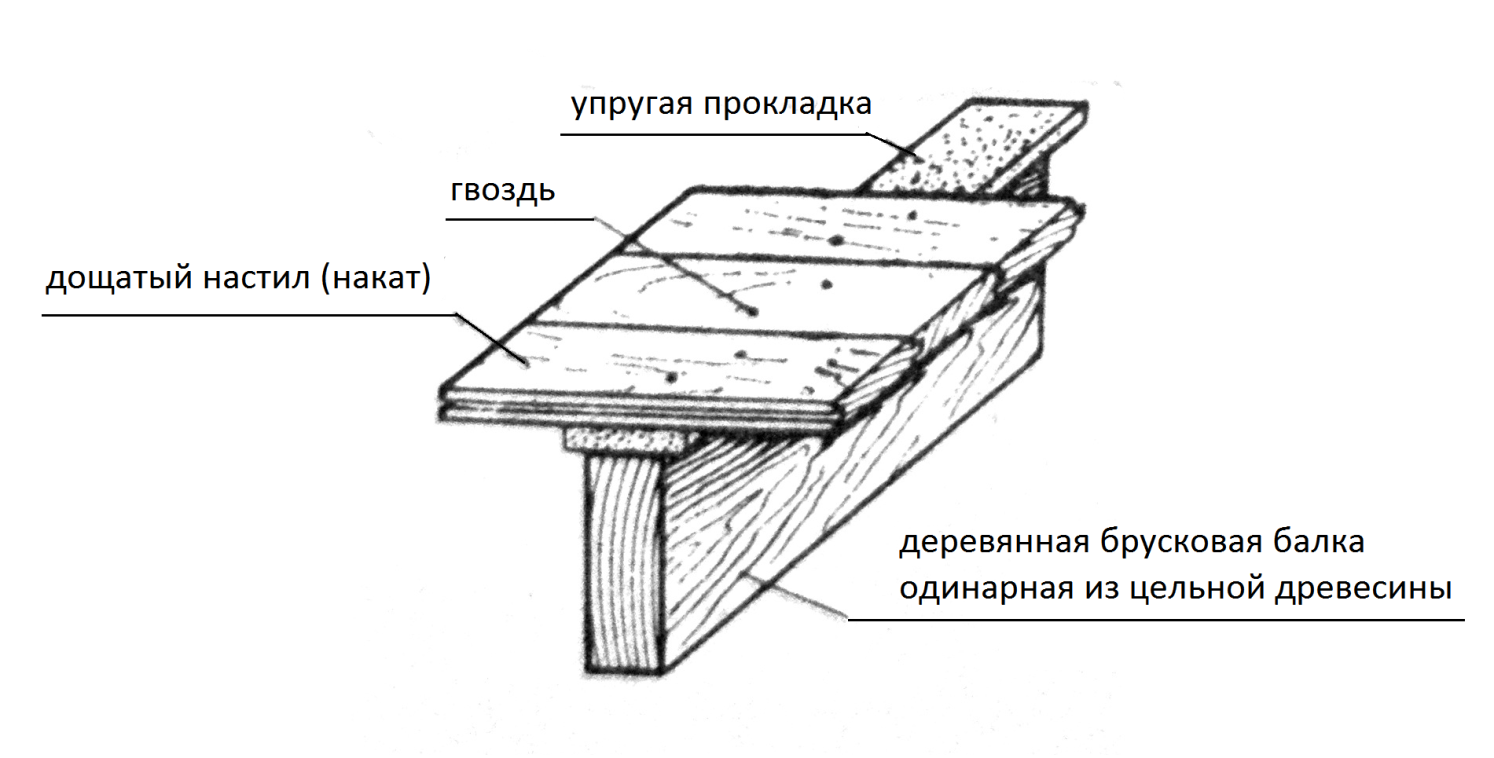

Конструкции перекрытий по деревянным балкам. Межбалочное заполнение.

Деревянные перекрытия малоэтажных зданий должны удовлетворять требованию по биостойкости, т. е. не должны подвергаться загниванию, особенно в местах заделок балок в гнезда при примыкании перекрытий к стенам. Повышение долговечности деревянных конструкций достигается применением воздушно-сухого леса и антисептированием древесины. Однако только одних этих мероприятий против загнивания древесины деревянных конструкций недостаточно, необходимо предусмотреть и ряд конструктивных мероприятий, способствующих высыханию древесины, а именно: конструировать перекрытия без образования мостиков холода и предусматривать вентиляцию перекрытий.

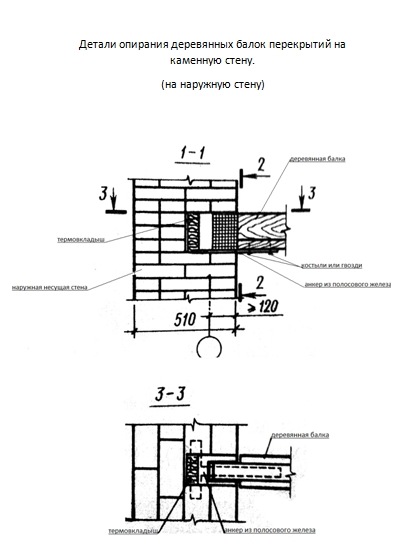

Конструктивные приемы заделки концов деревянных балок перекрытий в несущие каменные стены.

15.

Общие требования к полам зданий. Материалы полов и их влияние на конструкцию перекрытия.

Конструкция пола состоит из ряда последовательно лежащих слоев.

Покрытием пола (чистым) называется верхний слой пола, непосредственно подвергающийся износу и другим эксплуатационным воздействиям.

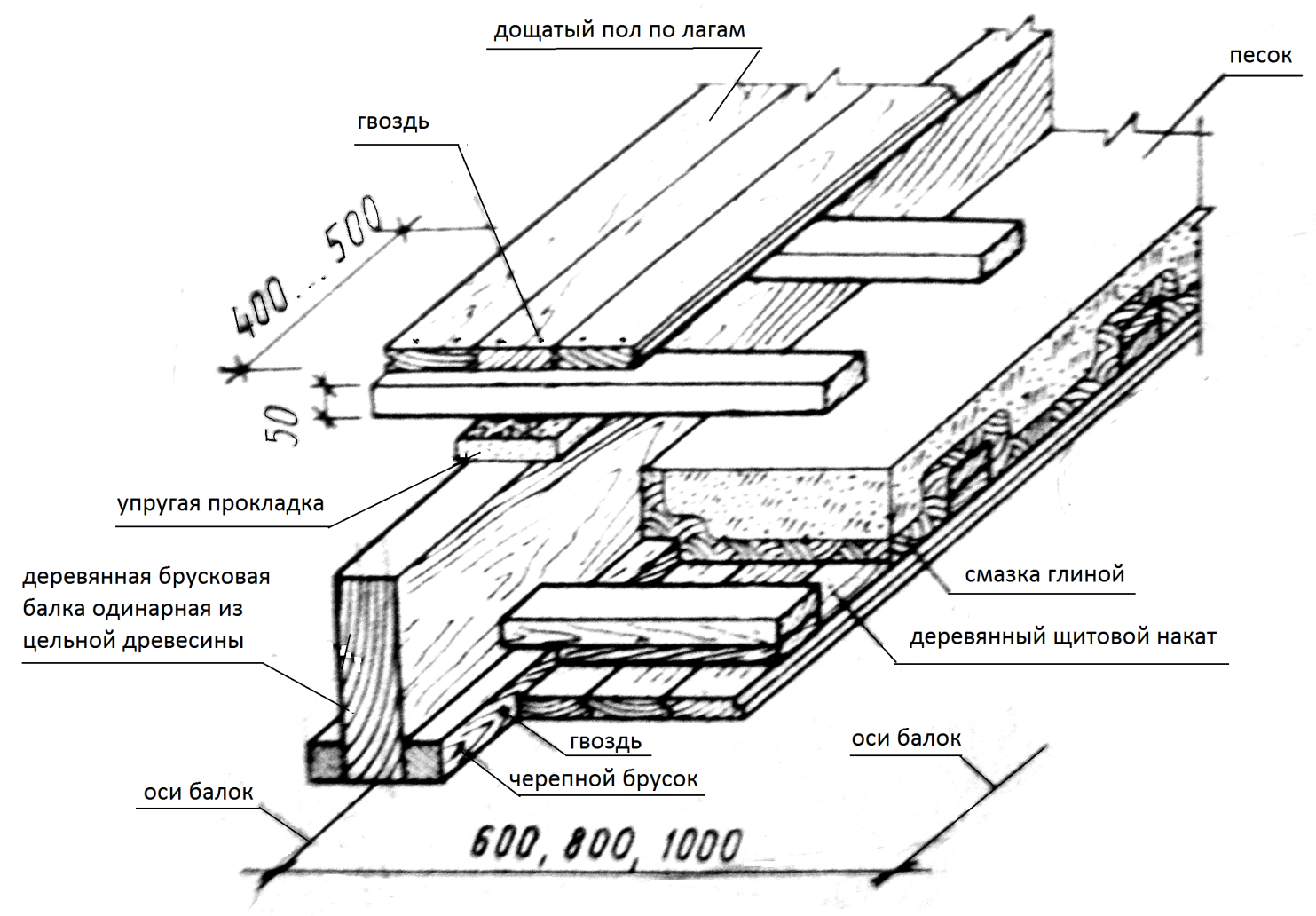

 В малоэтажных зданиях наибольшее применение получили полы дощатые, из паркетных досок и щитов, из линолеума, из керамических плиток. Полы дощатые, из паркетных досок устраивают главным образом в жилых помещениях, где пол не подвергается сильным изнашивающим воздействиям. Пол из досок толщиной 29...37 мм укладывают по лагам, по настилу или непосредственно по балкам.

Виды покрытий полов:

- полы из штучных материалов (досок, паркета, линолеума и др.)

- сплошные (бетонные, асфальтовые и др.).

Наименование пола устанавливают по наименованию его покрытия.

Прослойка – промежуточный соединительный (клеевой) слой. Стяжка – слой, служащий для выравниван6ия. Кроме того стяжку применяют для устройства жесткой или плотной корки по нежесткому или пористому тепло- или звукоизоляционному слою. Стяжка по сплошному тепло- или звукоизоляционному слою перекрытия допускается при сосредоточенных нагрузках на пол не более 0,2 кН. Материалом для стяжки служат цементно-песчаный раствор, бетон, легкий бетон, асфальт, древесноволокнистые плиты. Основанием для пола являются перекрытие или слой грунта, воспринимающие все нагрузки, действующие на пол.

Конструкции полов по стальным балкам.

Для обеспечения хорошей звуко- и теплоизоляции применяют засыпку или плитные материалы, которые укладывают на накат, располагаемый между балками и опираемый на черепные бруски, прибиваемые к балкам.

+34,37(=38)38. Железобетонные балки опирают на каменные стены, заделывая опорные гнезда цементно-песчаным раствором. В гнездах наружных стен устанавливают термовкладыши для предотвращения образования «мостика холода», а концы балок закрепляют в стенах с помощью анкеров. Ж/б балки имеют тавровое сечение, т.е. сечение, аналогичное сечению деревянной балки с черепными брусками. По ж/б балкам укладывают гипсовые или легкобетонные накаты из плит.

Накаты по ж/б балкам – легкобетонные или гипсобетонные пустотелые вкладыши, высотой одинаковой с высотой балки. Применение данных вкладышей позволяет располагать непосредственно на них пол из рулонных материалов. Балки укладывают в перекрытиях на расстояниях друг от друга (в осях) 0,6 м; 0,8 м; 1,0 м. Ж/б балки таврового сечения для пролетов 4,8 м и 6 м изготавливают высотой 220…260мм, а для пролета 6,6 м – 300мм.Перекрытия в санузлах желательно выполнять из ж/б плит или по ж/б балкам.
