10.26. Классы, марки, сортамент арматурных сталей.
Арматурой называют гибкие или жесткие стальные стержни, размещенные в массе бетона и соответствии с расчетом, конструктивными и производственными требованиями. Назначение арматуры в железобетонных конструкциях заключается в восприятии растягивающих напряжений или усилении сжатого бетона. 3а счет сцепления арматуры с бетоном в период твердения бетонной смеси конструкция работает под нагрузкой как одно монолитное тело.
Классификация арматуры. Арматуру классифицируют по функциональному назначению, технологии изготовления, профилю поверхности.
рабочая – это арматура, которая определяется расчетом и обеспечивает прочность конструкции; конструктивная – это арматура, которая также обеспечивает прочность конструктивных элементов и узлов, но расчетом не определяется, а устанавливается из практики проектирования и эксплуатации конструкций; арматура косвенного армирования – это арматура, устанавливаемая в сжатых элементах в основном в местах больших локальных напряжений, для сдерживания поперечных деформаций; монтажная – арматура, служащая для обеспечения проектного положения рабочей и равномерного распределения усилий между отдельными стержнями рабочей арматуры. Монтажная арматура обеспечивает проектное положение рабочей арматуры, соединяет се в каркасы.
По способу применения: напрягаемая, подвергнутая предварительному натяжению до эксплуатации; ненапрягаемая.
По изгибной жесткости: гибкая (стержневая и проволочная); жесткая (из прокатных профилей).
По способу упрочнения: термически упрочненная, т.е. подвергнутая термической обработке; упрочненная в холодном состоянии – вытяжкой или волочением.
По материалу: стальная; стеклопластиковая; углепластиковая.
По технологии изготовления арматуру разделяют на горячекатаную стержневую (получаемую способом проката) и холоднотянутую проволочную (изготовляемую путем вытяжки в холодном состоянии).
По профилю поверхности арматура может быть гладкой или периодического профиля. На поверхности арматуры периодического профиля имеются часто расположенные кольцевые выступы, обеспечивающие надежное ее сцепление с бетоном без устройства анкерных крюков на концах стержней.
Строительные нормы устанавливают следующие показатели качества бетона:
класс бетона по прочности на осевое сжатие B;
класс бетона по прочности на осевое растяжение Bt;
марка по морозостойкости F;
марка по водонепроницаемости W;
марка по средней плотности D;
марка по самонапряжению Sp.
Классом бетона по прочности на осевое сжатие B (МПа) называется временное сопротивление сжатию бетонных кубов с размерами ребра 150 мм, испытанных в соответствии со стандартом через 28 суток хранения при температуре 20±2оС с учетом статистической изменчивости прочности
Класс - основной показатель прочности бетона. Для изделий и конструкций, запроектированных без учета требований этого стандарта, прочность бетона характеризуют маркой.
1. Стержневая арматура разделяется на шесть основных классов: A-I, А-II, A-III, A-IV, А-V, А-VI.
Горячекатаная арматурная сталь гладкого профиля имеет класс A-I. Если стержни имеют на поверхности выступы, расположенные по винтовой линии, это значит, что они изготовлены из стали класса А-II. У стержней из стали классов A-III и A-IV выступы расположены под углом друг к другу, «в елочку».
Для предварительно напряженных конструкций применяют высокопрочную арматуру: горячекатаную класса A-V и термически упрочненную классов Ат-IV... AT-VI, где индекс «т» обозначает, что арматура прошла термическую обработку.
Для арматурной стали, упрочненной вытяжкой, установлено два класса, которые имеют обозначения, соответствующие классу исходной горячекатаной арматурной стали, но с добавлением индекса «в» (вытяжка): А-IIв и В-Шв.
дополнительной буквой «С» указывается на возможность стыкования сваркой

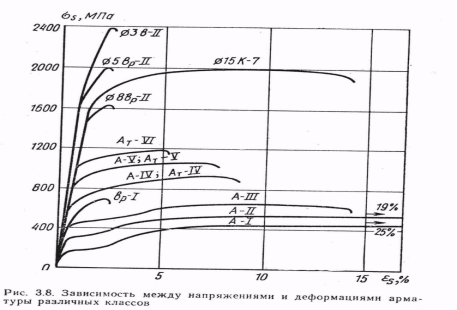

Арматурная сталь классов A-I, A-II, A-III имеет площадку текучести, а арматура классов A-IV, A-V, A-VI и термически упрочненная арматура имеют условный предел текучести. Деформативность стержневой арматуры уменьшается с повышением класса
Горячекатаная арматурная сталь классов A-I и А-II предназначена для употребления в качестве ненапрягаемой арматуры в обычных железобетонных конструкциях.
Напрягаемую арматуру из стали классов A-I и A-III используют в основном при изготовлении сварных арматурных изделий, поэтому к этим сталям предъявляют повышенные требования в отношении свариваемости контактной сваркой (стыковой и точечной, дуговой, шовной, ванной и сваркой под флюсом).
Горячекатаную сталь, упрочненную вытяжкой, например, класса А-Пв и А-Шв, предназначают главным образом для изготовления отдельных стержней напрягаемой арматуры в предварительно напряженных железобетонных конструкциях. При необходимости ее можно использовать и для изготовления ненапрягаемой арматуры.
Термически упрочненную арматурную сталь употребляют только для несварной напрягаемой арматуры в предварительно напряженных железобетонных конструкциях.
2. Проволочная арматура разделяется на три класса:
Bp-I ВР - II, ВР-II. Индскс «р» для арматурной проволоки означает, что она имеет периодический профиль — рифленная.
Из волоченой проволочной стали изготовляют арматуру основных видов: арматурную проволоку и арматурные проволочные изделия (сетки, каркасы). Арматурную проволоку делят на обыкновенную (низкоуглеродистую), изготовленную из стали класса B-I, и высокопрочную (углеродистую), изготовленную из стали класса В-II.
При обозначении периодического профиля к букве «В» (волоченая) добавляют букву «р» (рифленая), например Вр-II. Арматурную проволоку из стали класса B-I используют для изготовления сварной ненапрягаемой арматуры, а из класса B-II - напрягаемой арматуры.
Арматура классов Вр-I, B-II, Вр-П имеет прочностную характеристику — временное сопротивление разрыву, которое возрастает с уменьшением диаметра проволоки. Объясняется это тем, что при вытяжке наибольшее упрочнение получает поверхностный слой проволоки.
Обыкновенную арматурную проволоку из стали класса В-Н применяют при изготовлении арматурных сеток и каркасов контактной точечной сваркой. Допускают использование этой проволоки и при изготовлении вязаных каркасов балок высотой не более 400 мм и колонн.
Высокопрочную проволоку из стали классов В-II и Вр-II используют в качестве отдельных элементов несварной напрягаемой арматуры, а также как непрерывную арматуру предварительно напряженных конструкций.
Для изготовления арматуры железобетонных конструкций применяют низкоуглеродистую, средне- и высокоуглеродистую сталь. Низкоуглеродистая сталь содержит менее 0,25 % углерода, среднеуглеродистая — 0,25...0,6%; высокоуглеродистая —0,6...2%.
В ненапряженных конструкциях применяют стали обыкновенного качества, так как сталь не испытывает больших напряжений (СтЗ, Ст5), а в предварительно напряженных конструкциях - среднеуглеродистые и высокоуглеродистые стали в горячекатаном состоянии, а также упрочненные термической обработкой.
изготовителя с потребителем.
Арматурную сталь классов А-I АII и А-III применяют для ненапряженных конструкций, а арматурную сталь более высоких классов—для предварительно напряженных конструкций.
Каждому классу арматуры соответствуют определенные марки арматурной стали с одинаковыми механическими характеристиками, но различным химическим составом. В обозначении марки стали отражается содержание углерода и легирующих добавок. Например, в марке 25Г2С первая цифра обозначает содержание углерода в сотых долях процента (0,25%), буква Г — что сталь легирована марганцем, цифра 2 — что его содержание может достигать 2 %, буква С — наличие в стали кремния (силишт). Присутствие других химических элементов, например в марках 20ХГ2Ц, 23Х2Г2Т, обозначается буквами: X — хром, Т — титан, II — цирконий.
Марка бетона - это численная характеристика какого-либо его свойства, рассчитываемая как среднее значение результатов испытания образцов. При определении марок по прочности, морозостойкости, водонепроницаемости принимают нижнее предельное значение свойств, а марку по средней плотности определяют по верхнему предельному значению. В отличие от класса марка бетона не учитывает колебаний прочности во всем объеме бетонируемой конструкции.
Марка по прочности на сжатие - наиболее распространенная характеристика бетона. Марку определяют испытанием на осевое сжатие бетонных образцов-кубов размерами 15x15x15 см в установленном проектном возрасте (обычно 28 сут.). Полученный при испытании предел прочности при сжатии как среднее арифметическое значение по двум наибольшим (в серии из трех образцов), выраженный в кгс/см2, является численной характеристикой марки.
Марка бетона по морозостойкости F определяется числом циклов попеременного замораживания и оттаивания испытываемых в возрасте 28 сут. в насыщенном водой состоянии образцов, при котором допускается снижение прочности бетона на сжатие не более чем на 15 %.
Марку по морозостойкости назначают и контролируют для бетона гидротехнических сооружений, мостовых и дорожных покрытий и др.
Оптимальн. класс и марка – на основании технико-экон. анализа в завис-ти от типа жбк, ее напряженн состояния, сп-ба изг-я, усл-й экспл-ии.
Марка бетона по водонепроницаемости – характеризуется предельным давлением воды (кг/см2), при котором еще не наблюдается ее просачивание через испытываемый стандартный образец. W 2 ÷ W 12.
Марка бетона по средней плотности – гарантированная собственная масса бетона (кг/м3): тяжелый бетон D 2200 ÷ D 2500.
Марка бетона по самонапряжению - значение предварительного напряжения в бетоне, МПа, создаваемого в результате его расширения при коэффициенте продольного армирования μ = 0,01, и контролируется на образцах-призмах размером 10×10×40см. Sp 0,6 ÷ Sp 4.
