34.Расчет прочности изгибаемых жбк по нормальным сечениям с одиночной арматурой

Расчет прочности по нормальным сечениям элементов прямоугольного профиля с одиночной арматурой

Высоту сжатой зоны х определяют из выражения

bxR_b = RsAs (3.9)

Условие прочности

M≤R_bbx(h₀- 0,5x) (3.10)

Удобно пользоваться также выражением моментов, взятых относительно оси, проходящей через центр тяжести сжатой зоны

M≤RsAs(h₀- 0,5x) (3.11)

1 - нормальные трещины; 2 - граница сжатой зоны

Формулы (3.9) и (3.10) или (3.11) применяют совместно. Они действительны при x<ξ_Rh₀

Сечения подбирают по заданному моменту по выражениям (3.9) и (3.10) или (3.11) при знаке равенства в них.

В практике для расчета прямоугольных сечений с одиночной арматурой используют табл. С этой целью формулы (3.10) и (3.11), преобразуя, приводят к виду

M = α_mb R_b (3.14) As=M/( h₀Rs) (3.15)

где α_m =(x/h₀)(1-0,5 x/h₀)=ξ(1-0,5ξ) (3.16)ξ=z/h₀=1-0,5ξ (3.17)

Из равенства (3.14) находят выражение для определения рабочей высоты сечения

h₀= (3.18)

По выражениям (3.16) и (3.17) для коэффциентов ат и составлена табл. Пользование этой таблицей значительно сокращает вычисления.

Возможны задачи двух типов.

Задача типа 1. Заданы размеры сечения b, h. Определить площадь сечения растянутой арматуры Аа.

Из уравнения (3.15) находят α_m и по табл. находят ξ проверяя при этом условие ξ≤ξ_R; Затем определяют из уравнения (3.15): As = M/(Rsξhо).

Задача типа 2. Определить размеры сечения b, h и площадь сечения арматуры As.

Задаются шириной сечения b и рекомендуемым по экономическим условиям значением относительной высоты сжатой зоны ξ=0,35, по которому из табл. находят коэфф. α_m.

По формуле (3.18) определяют h₀ Затем находят полную высоту h= h₀+a и по ней устанавливают унифицированный размер.

35 .Основные положения расчета преднапряженных жбк

Предварительно-напряженные конструкции – это конструкции или их элементы, в которых предварительно, т.е. в процессе изготовления, искусственно созданы в соответствии с расчетом начальные напряжения растяжения в арматуре и обжатия в бетоне.

Обжатие бетона на величину σ_bp осуществляется предварительно натянутой арматурой, которая после отпуска натяжных устройств стремится возвратится в первоначальное состояние. Проскальзывание арматуры в бетоне исключается их взаимным сцеплением или специальной анкеровкой торцов арматуры в бетоне.

Начальные сжимающие напряжения создают в тех зонах бетона, которые впоследствии испытывают растяжение.

Железобетонные элементы без предварительного напряжения работают при наличии трещин: ,

где - эксплуатационная нагрузка, - нагрузка, при которой образуются трещины; - разрушающая нагрузка.

Железобетонные предварительно-напряженные элементы работают под нагрузкой без трещин или с ограниченным по ширине их раскрытием: .

36 Платформенный горизонтальный стык стеновых панелей.

Горизонтальные стыки панелей - основные конструктивные узлы, обеспечивающие прочность здания при силовых воздействиях. Передачу усилий сжатия в стыках несущих внутренних стен, так же как и в наружных, осуществляют, применяя платформенные, контактные, комбинированные или монолитные стыки (рис. 4).

Из них наиболее распространенный- платформенный. Комбинированные стыки применяют в отдельных участках зданий с платформенными стыками (например, в сопряжениях со стенами лестничной клетки), монолитные - преимущественно в сейсмостойком строительстве.

Горизонтальные стыки внутренних несущих стен с перекрытиями

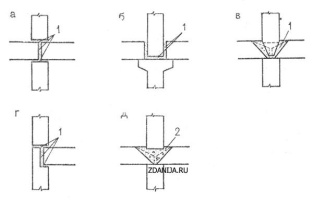

Рис.  4.   Горизонтальные стыки внутренних несущих стен с перекрытиями а - платформенный; 6 - контактный с опиранием перекрытий на консоли панели внутренней стены; в - то же, на "пальцы" панелей перекрытий; г - комбинированный контактно-платформенный стык; д - монолитный; 1 - цементный раствор; 2-монолитный бетон

 В платформенном стыке передача нагрузки с панели на панель происходит через опорные торцы элементов перекрытий. Платформенный стык позволяет применять изделия наиболее простой технологичной формы. Обычно такой стык содержит три шва из цементного раствора: два горизонтальных (под и над перекрытием) и один вертикальный (между торцами элементов перекрытий). Толщину швов определяют расчетом геометрической точности стыка по условиям монтажа, она обычно составляет около 20 мм. Прочность стен в зоне стыка зависит от прочности раствора и величины площадки опирания перекрытий на стену. При изменении прочности раствора от нулевой до М 150 прочность стены в зоне стыка возрастает в 2,5-2,7 раза. Марку раствора принимают по расчету на силовые воздействия, но не менее М50 при монтаже в летнее время и М 100 в зимнее время.    Точность проектного положения панелей стен (соосность) при платформенных стыках обеспечивают вертикальные болты-фиксаторы. Они размещены по верхним опорным граням панелей и входят в соответствующие отверстия в нижних гранях вышележащих панелей. Болты-фиксаторы используют вместо петель для подъема панелей. Эти же фиксаторы целесообразно использовать для устройства междуэтажных связей (рис. 5).
