32. Модули деформаций бетона.

Начальный модуль упругости бетона при сжатии Е_b соответствует лишь упругим деформациям, возникающим при мгновенном загружении. Геометрически он определя­ется как тангенс угла наклона прямой упругих E_b=ρtgα₀, где ρ-масштабно размерный к-т, МПа.

Модуль полных деформаций бетона при сжатии Е_b соответствует полным деформациям (включая ползу­честь) и является величиной переменной; геометрически он определяется как тангенс угла наклона касательной к кривой σ_p-ε_p в точке с заданным напряжением E’_b=dσ_p/dε_p =ρtgα

Для расчета железобетонных конструкций пользуются средним модулем или модулем упругопластичности бето­на, представляющим собой тангенс угла наклона секу­щей в точке на кривой σ_p-ε_p с заданным напряжением E’_b=ρtgα₁

Поскольку угол α₁ меняется в зависимости от напряже­ний и времени, модуль упругопластнчности является так­же переменной величиной, меньшей, чем начальный мо­дуль упругости

Зависимость между начальным модулем упругости бетона и модулем упругопластичности:

,

где - коэффициент упругопластичных деформаций бетона; ν изменяется от 1 до 0,15.

С увеличением уровня напряжений в бетоне и длительности действия нагрузки коэффициент ν уменьшается.

По данным опытов коэффициент ν изменяется от 1 (при упругой работе) до 0,15.

При изгибе железобетонных элементов для бетона сжатой зоны может быть на 15..20 % больше, чем при осевом сжатии

При растяжении элементов модуль упругопластнчно­сти бетона

Е’_b= ν_tЕ_b’

где ν_t коэффициент упругопластическнх деформаций бе­тона при растяжении.

Модуль сдвига бетона

g_b = Е_b/[2(l+ v)]

При коэффициенте поперечных деформаций v = 0,2 он равен примерно 0,4Е₆.

33.Контактный горизонтальный стык стеновых панелей

Горизонтальные стыки панелей - основные конструктивные узлы, обеспечивающие прочность здания при силовых воздействиях. Передачу усилий сжатия в стыках несущих внутренних стен, так же как и в наружных, осуществляют, применяя платформенные, контактные, комбинированные или монолитные стыки (рис. 4).

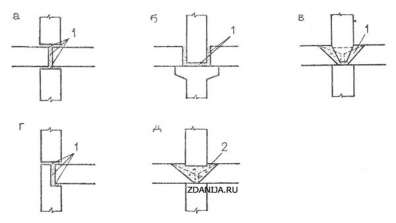

Горизонтальные стыки внутренних несущих стен с перекрытиями

Рис.  4.   Горизонтальные стыки внутренних несущих стен с перекрытиями а - платформенный; 6 - контактный с опиранием перекрытий на консоли панели внутренней стены; в - то же, на "пальцы" панелей перекрытий; г - комбинированный контактно-платформенный стык; д - монолитный; 1 - цементный раствор; 2-монолитный бетон

Контактный стык выполняют, опирая перекрытия на специальные консоли внутренних стен или заводя железобетонные опорные выпуски- "пальцы" настилов перекрытий в соответствующие им пазы по верху стеновой панели. Недостаток первого варианта - необходимость устройства консолей. Они нежелательны в интерьере и усложняют изготовление панели. В контактных стыках допустимо опирание панелей перекрытий на стены насухо. В примыкании перекрытия к стене должно обеспечиваться восприятие сдвигающих усилий за счет устройства специальных замоноличенных связей. Для устройства стальных связей, обеспечивающих совместную работу панелей перекрытия в своей плоскости в нижней зоне стеновых панелей, предусматривают специальные отверстия для пропуска и замоноличивания этих связей (см. рис. 5, в).    Горизонтальные швы в стыках панелей обычно проектируют плоскими. Горизонтальные обжатые плоские швы из раствора, как правило, обеспечивают восприятие усилий сдвига от воздействия-ветра за счет сил трения и сцепления раствора с бетоном панелей.    При более интенсивных горизонтальных воздействиях, например сейсмических, прочность' горизонтальных стыков на сдвиг повышают за счет устройства специально армированных шпоночных связей сдвига (см. рис. 5, г, д).

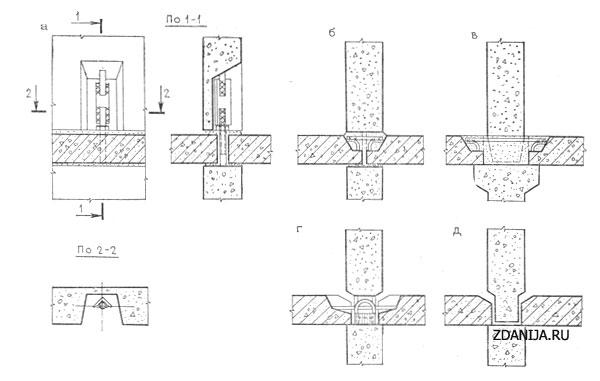

Стальные связи в горизонтальных стыках панелей внутренних стен с перекрытиями

Рис.  5.  Стальные связи в горизонтальных стыках панелей внутренних  стен с  перекрытиями а - междуэтажные связи  панелей  стен;  б - связи  между  панелями  перекрытий в платформенном стыке; в - то же, в контактном стыке;   г - железобетонные   шпоночные   связи   сейсмостойкой конструкции, сечение по шпонкам;  д - то же, сечение между шпонками
