20. Проверка трещиностойкости изгибаемых жбк по ядровым моментам.

Расчёт сводится к проверке условия , где – момент внешних сил, относительно оси, нормальной к плоскости изгиба и проходящей через ядровую точку, наиболее удалённую от зоны, трещиностойкость которой проверяем; – момент, воспринимаемый сечением, нормальным к продольной оси железобетонного элемента, перед образованием трещин.

Момент образова­ния трещин = =

где - момент усилия обжатия Р относительно оси, проходящей через условную ядровую точку, наиболее удаленную от растянутой зоны; - упругопластический момент сопротивления железобетон­ного сечения по растянутой зоне в предположении, что продольная сила отсутствует; - эксцентриситет усилия обжатия относительно центра тяжести приведенного сечеиня; - расстояние от ядровой точки, наиболее удаленной от растянутой зоны, до центра тяжести приведенного сечения.

Значение z в этом способе расчета с целью учета не­упругих деформаций бетона сжатой зоны принимают в зависимости от вида силового воздействия:

-для изгибаемых предварительно напряженных и вне­центренно сжатых элементов, а также внецентренно рас­тянутых при N≤P φ( /

-для внецентренно растянутых элементов при N>P (

-для изгибаемых без предварительного напряжения

где - упругий момент сопротивления приведенного сечения по растянутой зоне; - площадь приведенного сечения; - эксцент­риситет продольной силы относительно центра тяжести приведенного сечения,

Значения можно определять исходя из упругого момента сопротивления по формуле:

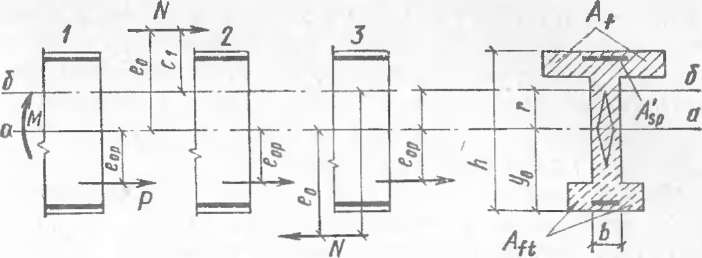

Коэффициент учитывает влияние неупругих деформа­ций бетона растянутой зоны в зависимости от формы се­чения. Момент внешних сил определяют относительно оси, проходящей через условную ядровую точку. При внецентренном сжатии с плечом силы

при внецентренном растяжении

В стадии изготовления и монтажа растянутой может оказаться зона, сжатая при действии внешних расчетных нагрузок. В этом случае =

Здесь принимают - для грани, растянутой от дей­ствия усилия обжатия Р; - по соответствующей передаточной прочности бетона Момент внешних сил в этом расчете определяют от нагрузки, действующей на данной стадии (например, собственный вес элемента).

21 .Стык колонн с выпусками арматуры.

Стыки элементов, воспринимающие растягивающие усилия, должны выполняться:

а) сваркой стальных закладных деталей;

б) сваркой выпусков арматуры;

Жесткие стыки сборных колонн рекомендуется выполнять, используя ванную сварку выпусков продольной арматуры, расположенных в специальных подрезках, с последующим замоноличиванием этих подрезок. Стыки рассчитываются для двух стадий работы:1-я до замоноличивания стыка - на нагрузки, действующие на данном этапе возведения здания; при определении усилий такие стыки условно принимаются шарнирными; 2-я после замоноличивания стыка на нагрузки, действующие на данном этапе возведения здания и при эксплуатации; при определении усилий такие стыки принимаются жесткими.

В таких стыках между торцами стыкуемых колонн должна предусматриваться центрирующая прокладка в виде стальной пластины, заанкеренной в бетоне или приваренной при монтаже к распределительному листу закладной детали. Размеры центрирующей прокладки принимаются не более 1/3 соответствующего размера сечения колонны.

Форма и размеры подрезок определяются числом стыкуемых стержней и их диаметрами. Суммарная высота подрезок принимается не менее 30 см и не менее 8d (d ¾ диаметр выпусков); глубина подрезки должна позволять устанавливать инвентарные формы и осуществлять неразрушающий ультразвуковой контроль.

Жесткий стык сборных колонн с ванной сваркой арматурных выпусков

а - при четырех угловых арматурных выпусках; б - при арматурных выпусках, расположенных по периметру сечения; 1 - арматурные выпуски; 2 - бетон замоноличивания в подрезках; 3 - центрирующая прокладка (сетки косвенного армирования в разрезах условно не показаны)

На концевых участках стыкуемых внецентренно-сжатых элементов (например, концы сборных колонн) должна устанавливаться косвенная арматура

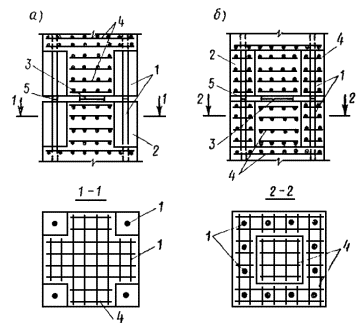

Жесткий стык сборных колонн с ванной сваркой арматурных выпусков

а - при четырех угловых арматурных выпусках; б - при арматурных выпусках, расположенных по периметру сечения; 1 - арматурные выпуски; 2 - бетон замоноличивания в подрезках; 3 - центрирующая прокладка; 4 - сетки косвенного армирования; 5 - ванная сварка

Коэффициент насыщения косвенной арматурой μск принимается на менее 0,0125.

При необходимости сварными сетками может армироваться и бетон замоноличивания в зоне подрезок. В зоне подрезок устанавливается 1 - 2 замкнутых хомута, огибающих арматурные выпуски.Марка бетона замоноличивания принимается не менее М 300.

При расчете на местное сжатие элементов из тяжелого бетона с косвенным армированием в виде сварных поперечных сеток должно удовлетворяться условие: N ≤ , где - приведенная призменная прочность бетона при расчете на местное сжатие; - фактическая площадь смятия.
