16.Сцепление арматуры с бетоном. Факторы, влияющие на сцепление.
Скольжению арматуры в бетоне препятствует сцепление между ними (сопротивление сдвигу). Надежное сцепление является основным фактором, обеспечивающим совместную работу арматуры и бетона в железобетоне и позволяющим ему работать под нагрузкой как единому монолитному телу. При отсутствии сцепления образование первой трещины влечет за собой возрастание удлинений на всем протяжении растянутой арматуры, что приводит к резкому раскрытию образовавшейся трещины, сокращению высоты сжатой зоны, снижению несущей способности.

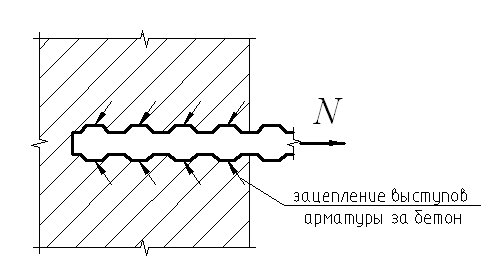

Как показали опыты Надежное сцепление арматуры с бетоном обеспечивается склеиванием геля с арматурой; трением, вызванным давлением от усадки бетона; зацеплением за бетон выступов и неровностей на поверхности арматуры. При этом главенствующее значение при обеспечении надежного сцепления арматуры с бетоном имеет наличие на поверхности арматуры выступов и неровностей (рис. 3.12, а). За счет создания периодического профиля арматуры сцепление возрастает в два раза. Возрастает оно также при увеличении прочности бетона.
Наиболее надежное повышение сопротивления скольжению арматуры в бетоне достигается соответствующим конструированием арматуры: устройством крюков на концах гладких стержней, применением анкеров.
Сопротивление сдвигу растет с увеличением марки цемента, уменьшением В/Ц, с увеличением возраста бетона (влияние усадки).

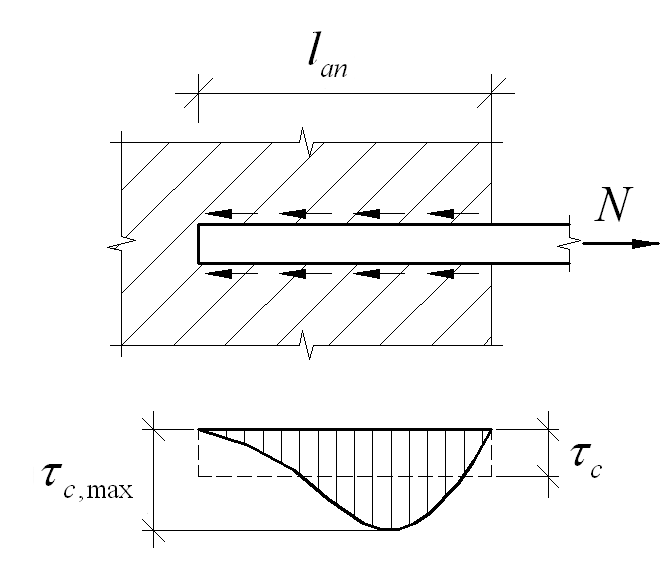

Напряжения сцепления арматуры с бетоном, а также напряжения в арматуре распределяются по длине заделки неравномерно. Наибольшие напряжения τ b mах действуют вблизи начала заделки и не зависят от ее длины lan. Для оценки сцепления используют средние напряжения по длине τ bm = N/(πdlan). Продольное усилие через напряжение в арматуре N= σsπd2 /4. πd – периметр сечения.
Анкеровка арматуры с бетоном это закрепление концов арматуры внутри бетона или на его поверхности, способное воспринять определенное усилие. Она может осуществляться либо силами сцепления, либо специальными анкерными устройствами на концевых участках, либо теми и другими совместно. Анкеровка арматуры периодического профиля обеспечивается силами сцепления. Анкерные устройства на концах такой арматуры применяют в редких случаях. Для гладкой арматуры, наоборот, сцепление недостаточно, и устройство крюков на концах стержней или приварка попе речных стержней на концевых участках, как правило, обязательны
Сопротивление скольжению растянутой арматуры (на выдергивание) меньше, чем сопротивление скольжению сжатой арматуры (на выталкивание), что объясняется поперечными деформациями самого стержня. С увеличением диаметра стального стержня и повышением нормального напряжения в нем сила сцепления его с бетоном при растяжении уменьшается, а при сжатии – увеличивается.
17. Кривизна жбк при наличии трещин. Прогибы.
На
участках, где образуются нормальные к
продольной оси элемента трещины
в
стадии II, общее деформированное
состояние определяют средними
деформациями растянутой арматуры
,
средними деформациями бетона сжатой
зоны
и средним положением нейтральной
оси с радиусом кривизны r.

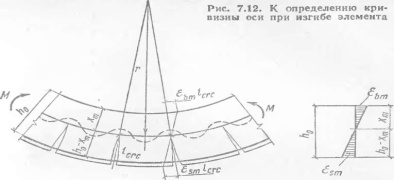

Для железобетонного элемента в зоне
чистого изгиба кривизна оси и средние
деформации арматуры и бетона связаны
зависимостью
После
сокращения на
кривизна оси при изгибе представляется
как тангенс угла наклона на эпюре
средних деформаций:
Принимая
во внимание, что
Кривизна оси при изгибе:
После
подстановки значений напряжений в
арматуре и бетоне
получают выражение для определения
кривизны:
Знаменатель в выражении характеризует собой одну и ту же жесткость ж.б. сечения при изгибе:
По
растянутой зоне:
По
сжатой зоне:
Выражения
кривизны и жесткости с учетом значений
упругопластических моментов сопротивления
принимают
следующий вид:
Общее выражение кривизны оси при изгибе после подстановки значений напряжений в бетоне сжатой зоны и в растянутой арматуре принимает вид:
Кривизна
оси при изгибе
и жесткость
В
на участках элементов с трещинами
с течением времени изменяются и
поэтому в расчетах их определяют с
учетом ряда физических факторов: работы
бетона на растяжение на участках
между трещинами, характеризуемой
коэффициентом неравномерности
деформаций бетона сжатой зоны на
участках между трещинами, характеризуемой
коэффициентом неупругих деформаций
бетона сжатой зоны, характеризуемых
коэффициентом v.
Значения
и
определяют с учетом длительности
действия нагрузки.
Значения
коэффициента
установлены нормами для тяжелых бетонов
и бетонов на пористых заполнителях в
зависимости от характера действующей
нагрузки и условия эксплуатации
конструкции.
Прогиб
железобетонных элементов, не имеющих
трещин в растянутых зонах, определяют
по жесткости приведенного сечения
В и
с учетом значений коэффициента ϕ при
длительном действии нагрузки. Полное
значение прогиба
где
—
прогиб от кратковременной нагрузки;
—
прогиб от постоянной и длительно
действующих нагрузок;
— выгиб от кратковременного действия
усилия предварительного обжатня Р с
учетом всех потерь; f4
— выгиб вследствие ползучести бетона
от обжатия.
Нормы рекомендуют вычислять прогибы по кривизне, используя интеграл Мора: fm=01∫Mx(1/r)xdx
Где Mx - изгибающий момент в сечении х от действия единичной силы, приложенной по направлению искомого перемещения элемента в сечении х по длине пролета, для которого определяется прогиб;
(1/r)x — полная кривизна элемента в сечении х от нагрузки, при которой определяется прогиб.
