12. Дешифраторы с выходом на 7мисегментный индикатор. Входы управления. Назначение, работа.

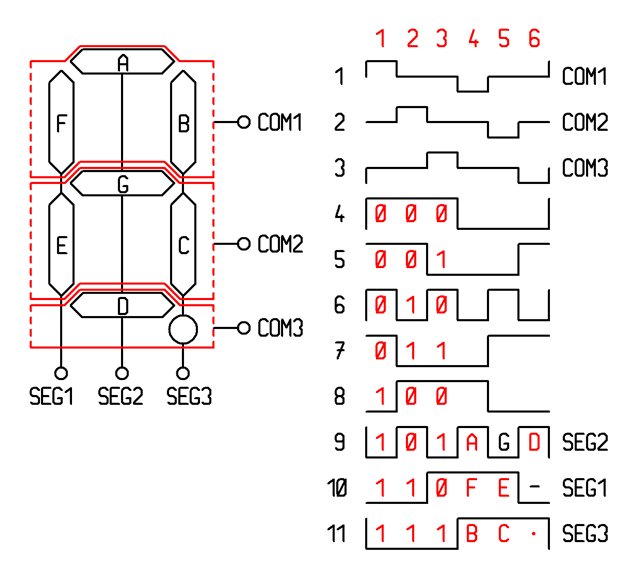

Семисегментный код необходим для отображения на цифровых индикаторах значений цифр от 0 до 9. Дешифратор преобразует входной двоичный код в номер выходного сигнала, количество выходных состояний дешифратора равно количеству возможных состояний двоичного кода ,входы на которые поступает входной код называют адресными входами,обозначают эти входы 1,2,4,8 ,где число соответствует весу двоичного кода,1- младший разряд и т.д.

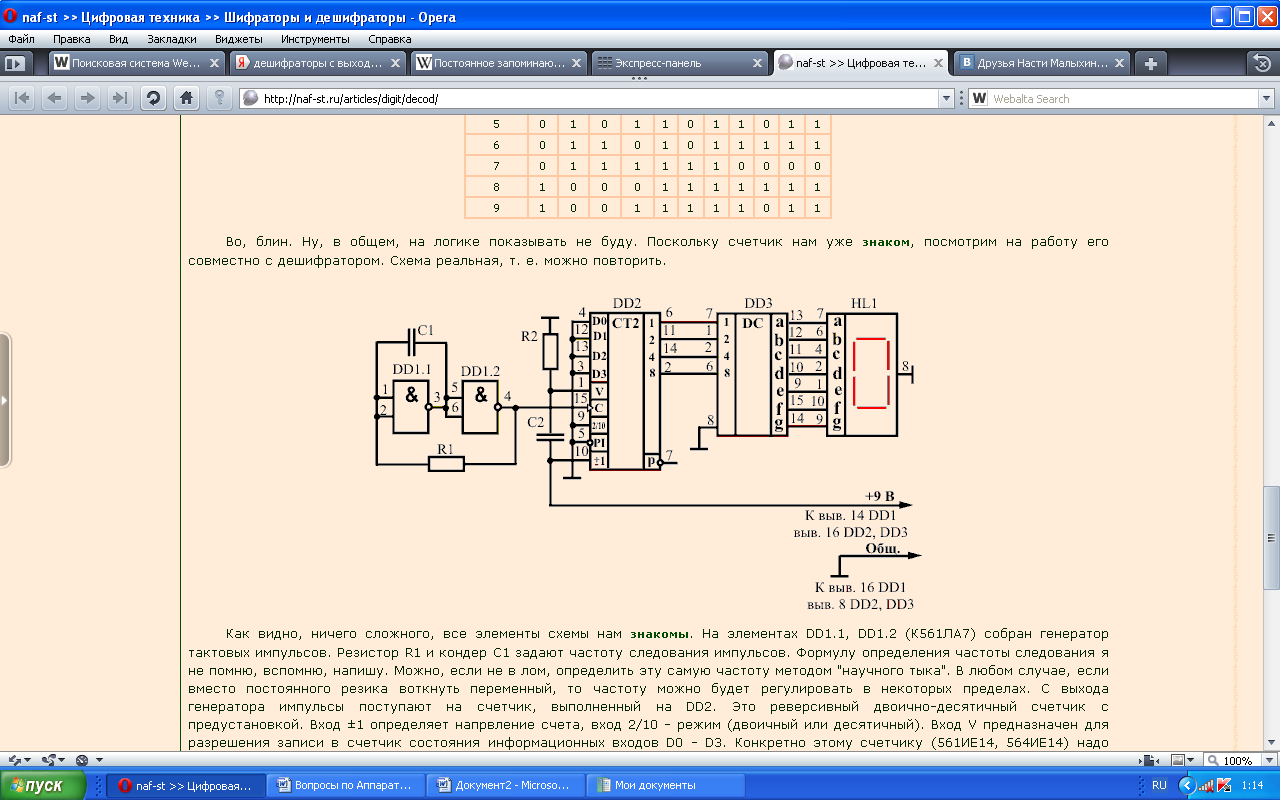

Поскольку счетчик нам уже знаком,(счетчик предназначен для счета входных импульсов,т.е. с приходом каждого нового импульса двоичный код на выходе счетчика увеличивается или уменьшается на единицу) посмотрим на работу его совместно с дешифратором. Схема реальная, т. е. можно повторить.

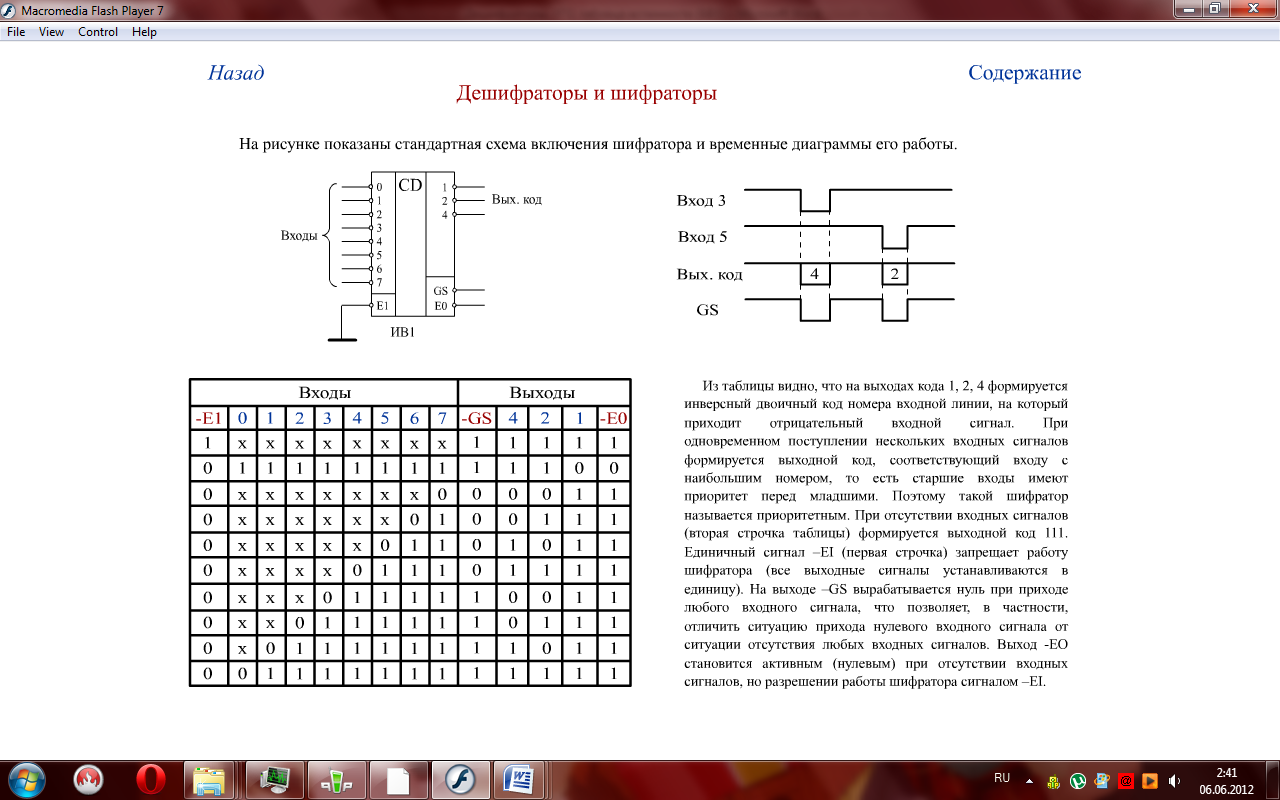

13. Шифраторы. Приоритетный шифратор. Уго, таблица истинности

Преобразует номер входного сигнала в выходной двоичный код.

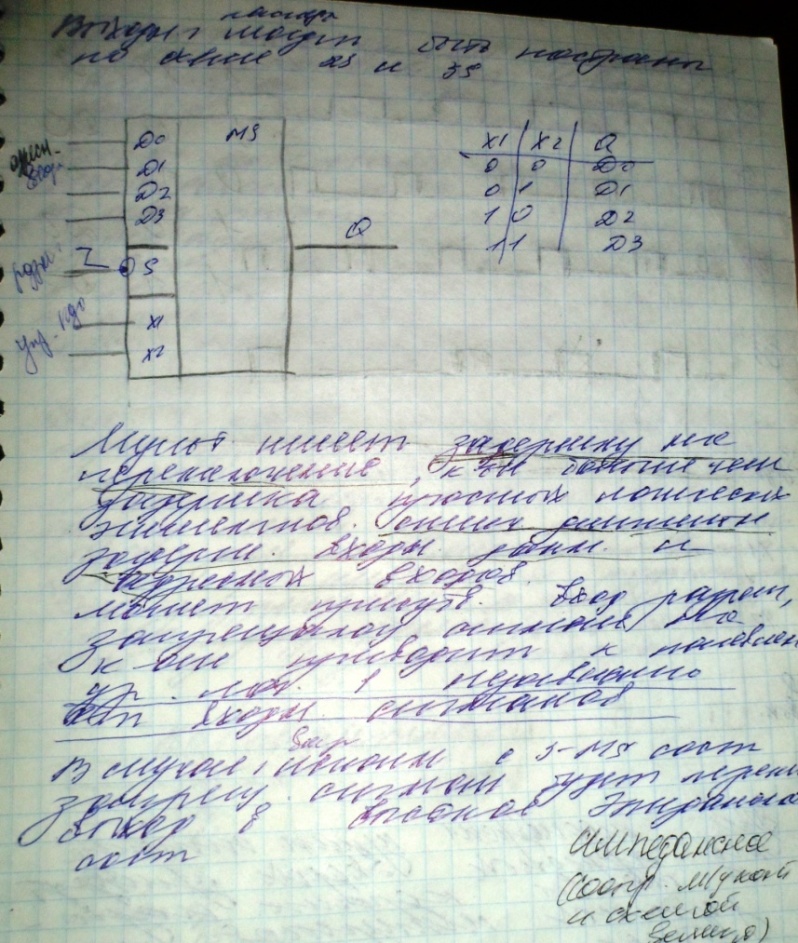

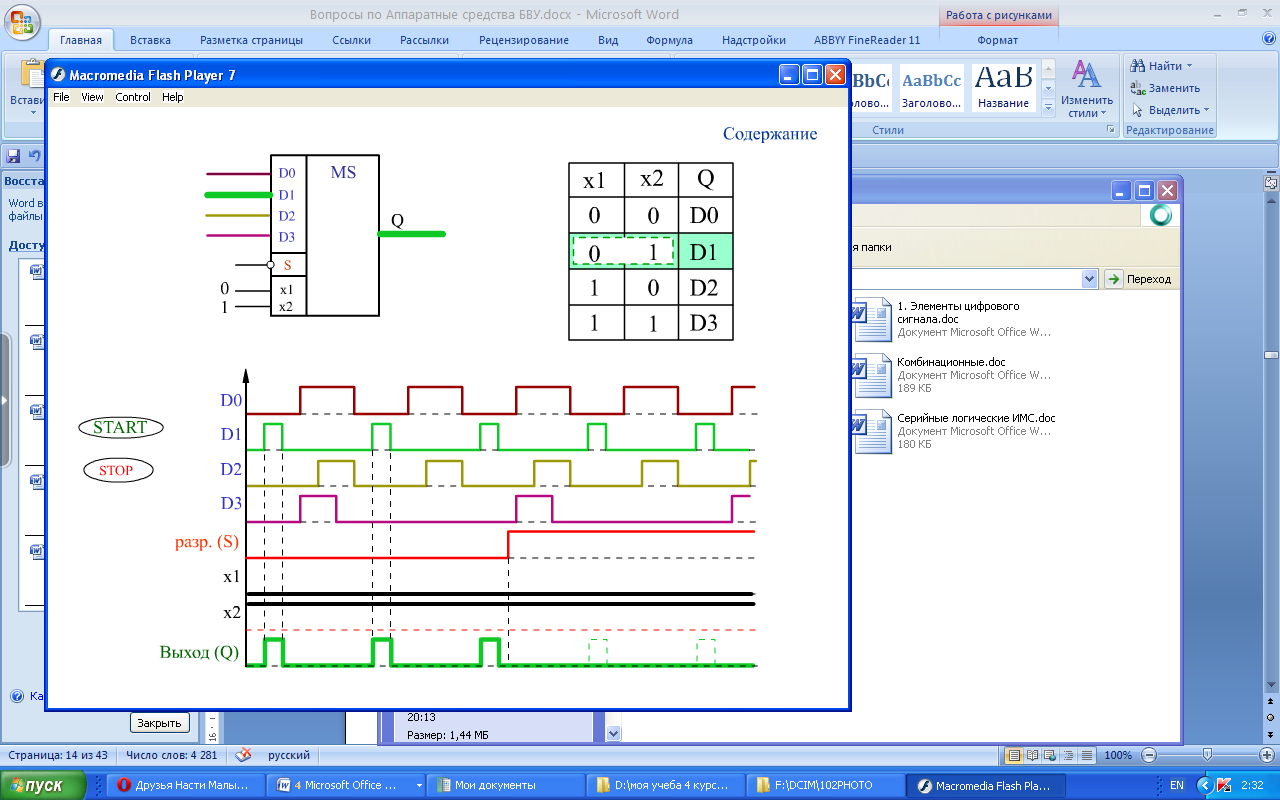

14. Мультиплексоры. Уго, таблица истинности. Назначение входов управления.

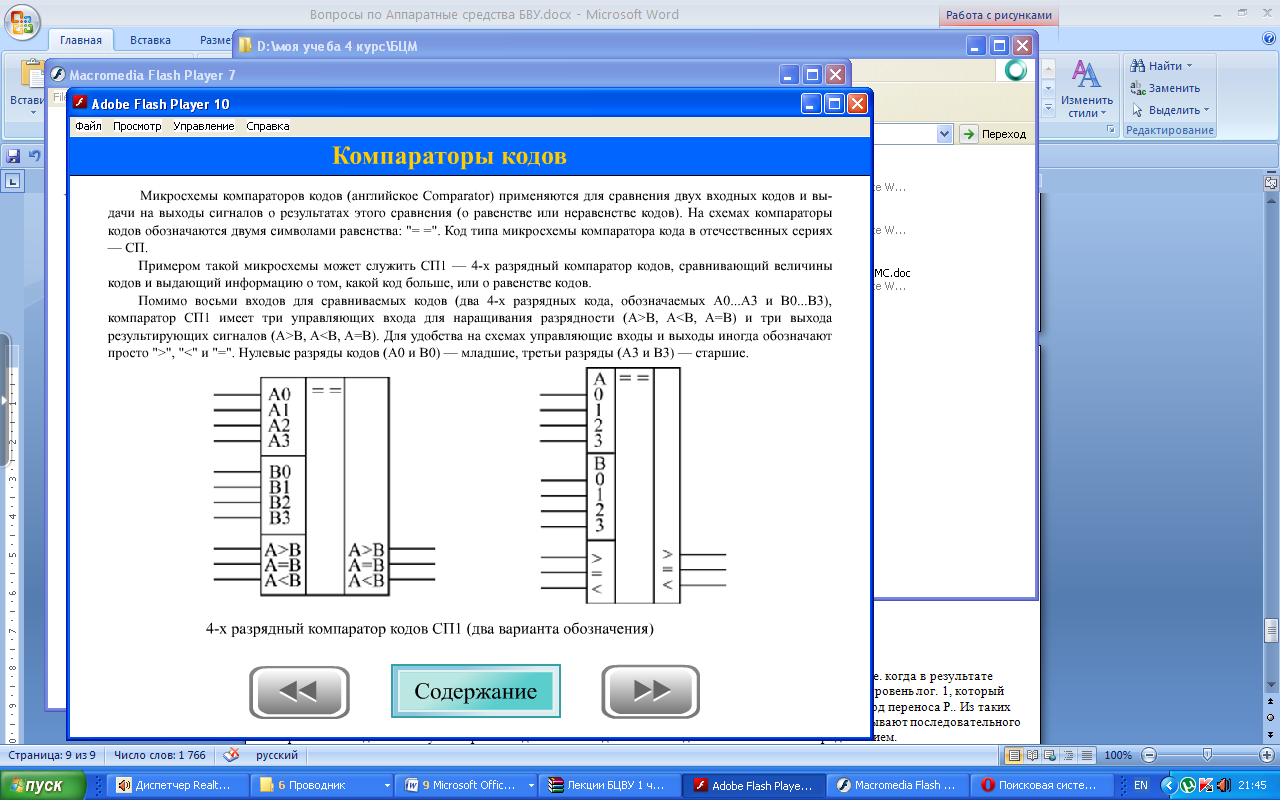

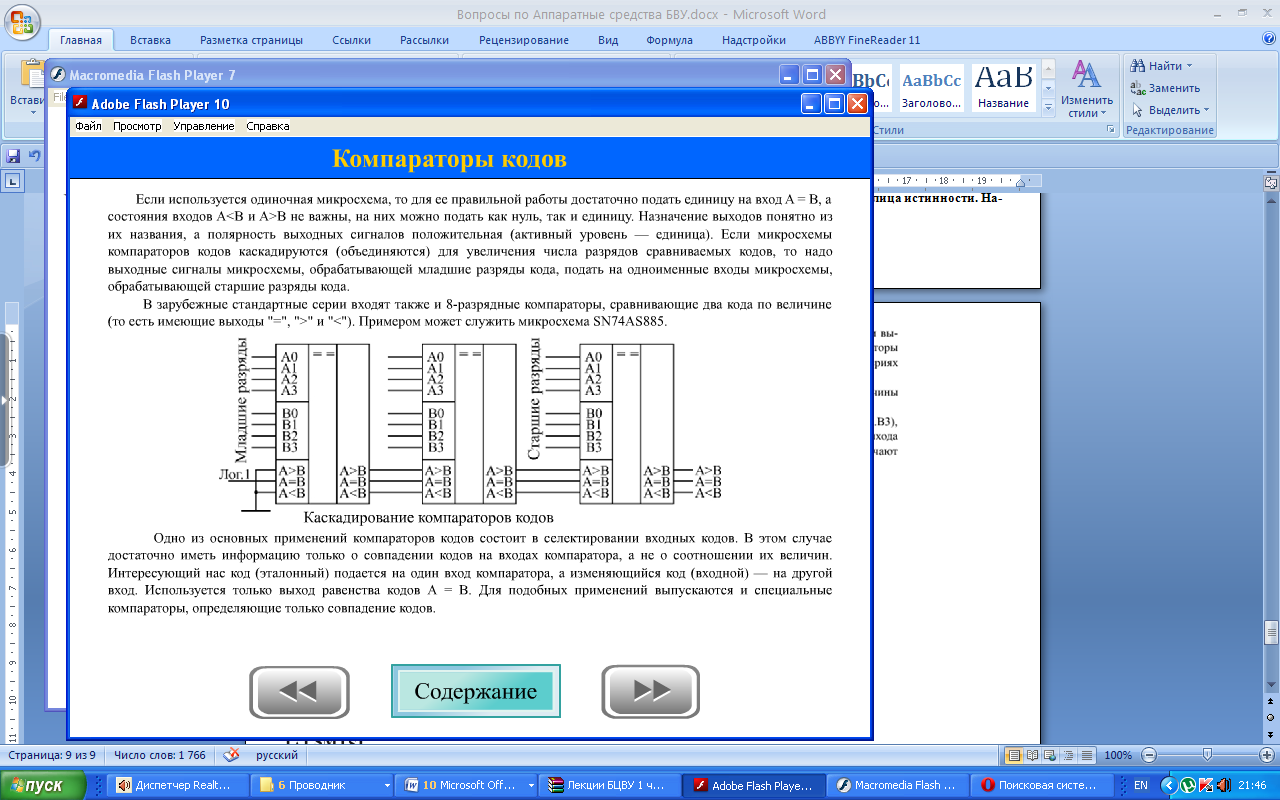

15.Микросхемы выполнения арифметических операций. Компараторы, Сумматоры. Уго, таблица истинности. Назначение входов/выходов.

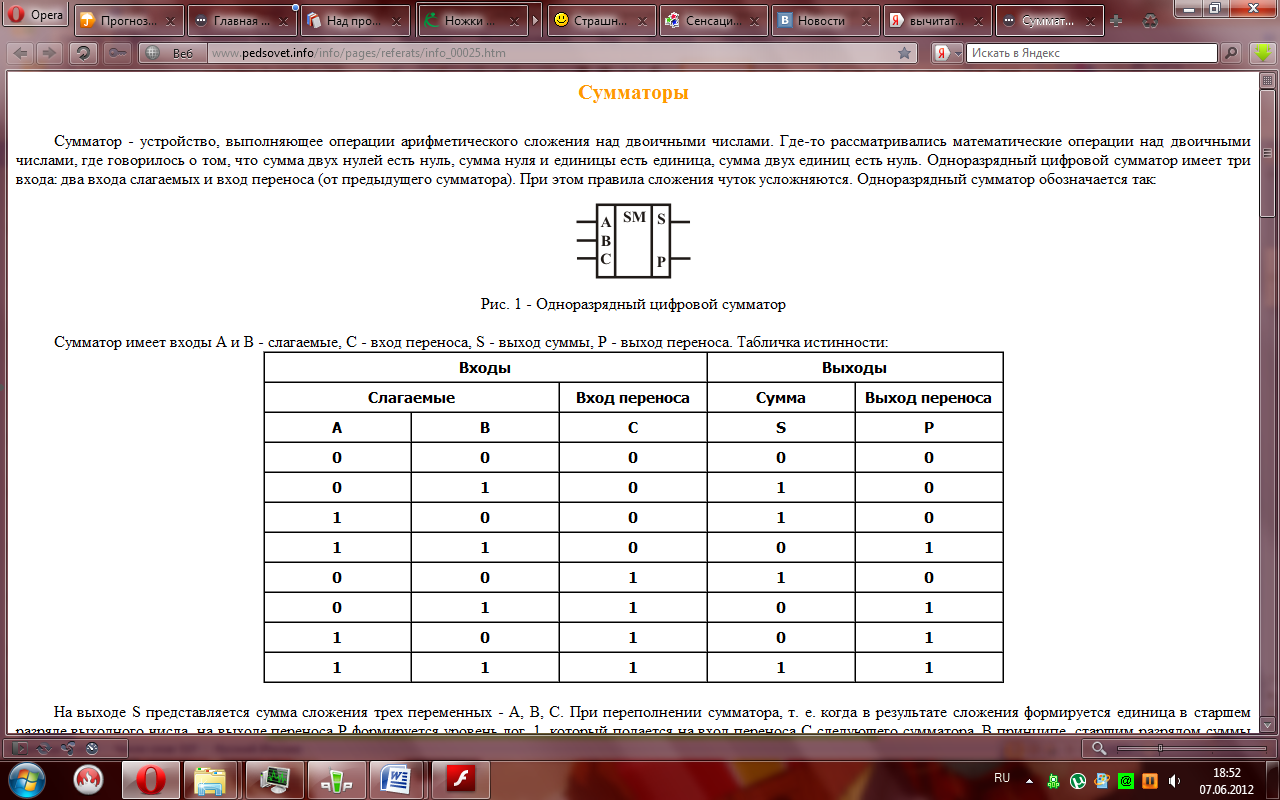

Сумматор - устройство, выполняющее операции арифметического сложения над двоичными числами.

Рис. 1 - Одноразрядный цифровой сумматор

Сумматор имеет входы А и В - слагаемые, С - вход переноса, S - выход суммы, Р - выход переноса.

На выходе S представляется сумма сложения трех переменных - А, В, С. При переполнении сумматора, т. е. когда в результате сложения формируется единица в старшем разряде выходного числа, на выходе переноса Р формируется уровень лог. 1, который подается на вход переноса С следующего сумматора. В принципе, старшим разрядом суммы является выход переноса Р.. Из таких одноразрядных сумматоров составляются многоразрядные сумматоры (обычно 4-х разрядные), которые бывают последовательного и параллельного действия. Сумматоры последовательного действия обладают более низким быстродействием.

Сумматор может быть построен как комбинационная схема - последовательный сумматор и как последовательностная схема -накапливающий сумматор.
